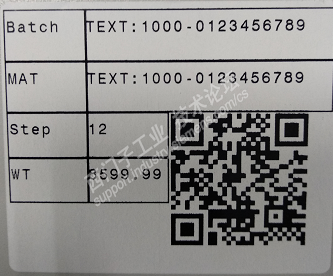

条码打印机打印二维码,以让扫描枪复核物料信息.

由于附件容量限制,只上传了一个小的测试程序供大家参考.

Project1_1_20180922_1245.rar

打印机型号:POSTEK Q8   分辨率:300DPI


PLC:西门子1511 1PN (订货号: 6ES7 511-1AK01-0AB0)

串口模块:RS232 BA(订货号: 6ES7 540-1AD00-0AA0)

1          POSTEK条码打印机调试

打印机型号:POSTEK Q8   分辨率:300DPI

PLC:西门子1511 1PN (订货号: 6ES7 511-1AK01-0AB0)

串口模块:RS232 BA(订货号: 6ES7 540-1AD00-0AA0)

1.1         Step7中配置

01,02项:要与打印机的配置一致.

03项:打印机要求” 硬件”的数据流控制,但实际上串口模块有3中硬件的数据流控制.经过测试最终选择硬件RTS始终激活这种模式(有两种模式,都可以).

1.2         电脑中串口调试工具使用

1.2.1   用串口工具的优点

能够分开测试打印机和串口模块,分别排除故障.

当然,如果测试不好的话,也有可能是平白无故的多了一个测试项,串口工具.

在本次测试中,串口工具可以成功给指令到打印机中,但是,串口工具死活接收不到串口模块的信息.以至于我都认为串口工具有问题.换了好几个串口调试软件.

但是,后来直接用串口模块连接打印机,也可以打印的.

1.2.2   串口驱动安装

在网络中搜索串口驱动,并安装到电脑中.

1.2.3   电脑设置串口参数

1.2.4   串口工具中设置参数

1.3         打印机测试原则

为了简化问题:

所有的测试由简单到复杂.

比如先不用测试打印文本的复杂指令.先用退纸给定长度这种简单的指令测试打印机.

1.4         常用指令(注意有回车键,一定不要落下)

//****************文本图形***************************

N

T50,168,0,2,1,1,N,"FONT5:ABC012"

W1

//****************二维码***************************

N

b10,10,QR,0,0,o0,r10,m2,g0,s0,"ABCabc12345"

W1

//*******************************************

^ee

//***********画矩形********************************

X0,0,2,300,300

//***************退纸给定长度****************************

 JH120

//*************打印格式******************************

//可以逐条输入到打印机中进行打印

N

X10,10,3,182,120

X182,10,3,700,120

X10,120,3,182,230

X182,120,3,700,230

X10,230,3,182,330

X182,230,3,355,330

X355,230,3,527,330

X527,230,3,700,330

T15,30,0,3,1,1,N,"Batch"

T15,140,0,3,1,1,N,"Product"

T15,250,0,3,1,1,N,"Step"

T360,250,0,3,1,1,N,"WT"

b450,335,QR,0,0,o0,r10,m2,g0,s0,"ABCabc12345678910"

W1

//*******************************************
