引用36楼详细内容：

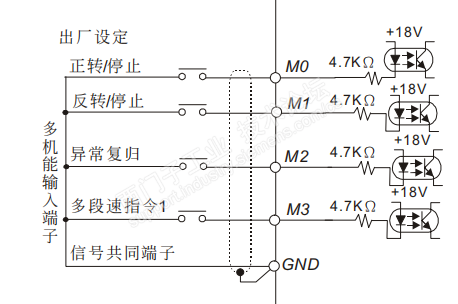

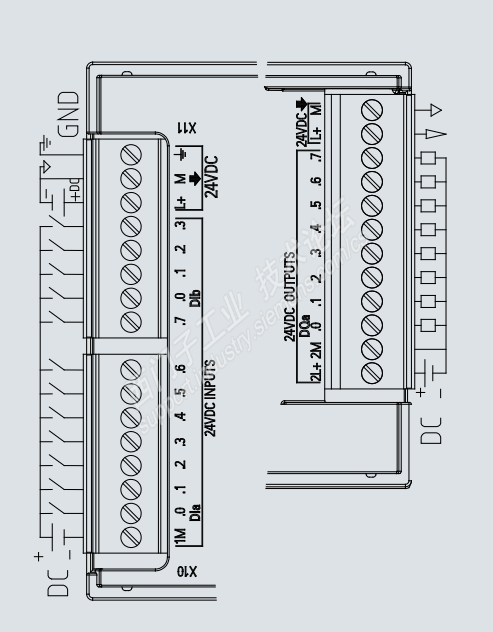

我所说的是一套电路中有两个独立的开关电源为各自的电路供电，开关电源1给PLC供电，开关电源2是被PLC控制的设备自带的直流电源，巧合的是200SMART输出部分的公共端2L+接的是开关电源1的24伏和开关电源2的0伏（GND)，而且被PLC输出点Q0.0控制的电气设备的输入信号是（M0），在所控制的设备上电后，设备马上就得到了来自PLC输出点Q0.0的启动信号，其实这时候PLC并未给出Q点的输出信号，不知道产生这种状况的原因。



这次我附图了，应该能看明白点了吧

引用详细内容：

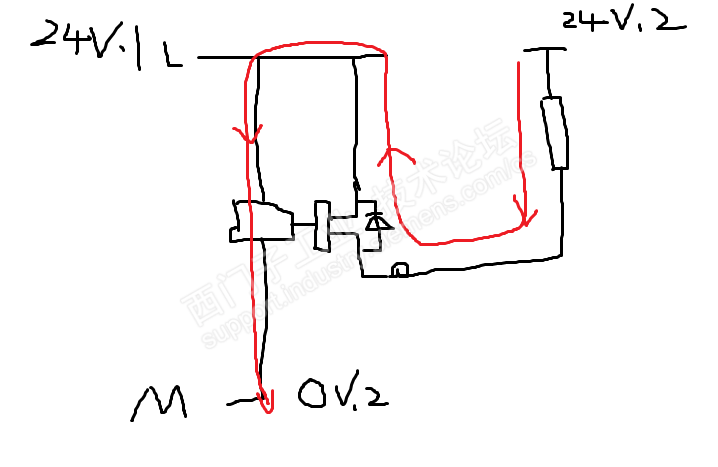

电源1和电源2没做等电位吗？如果没有，很明显是L+ M接的不是同一电源，外围电路不稳定，你的低输入端通过MOS关在通过中间电路串流到M，导致信号输入流通，请看串流示意图：(假定你的信号为低输入)

自己也做过很多控制板，像这种信号经过中间电路串流的情况见得多了。

正常情况24v.1和24v.2做了等电位，24V.1就是阻止其串流，

如果24v.1和24v.2不是等电位，或是L没接，都会导致串流，当然前提是0V.2要被接入，不然怎么都不会串流。
