本想写个学习贴自己留着，结果写着写着就页面后退白写了。就留几个照片记一下吧

软件硬件：博途V14 ， S7PLCSIM-V14SP1 ， win7系统电脑，内容：做的PLC和HMI联合仿真起保停。

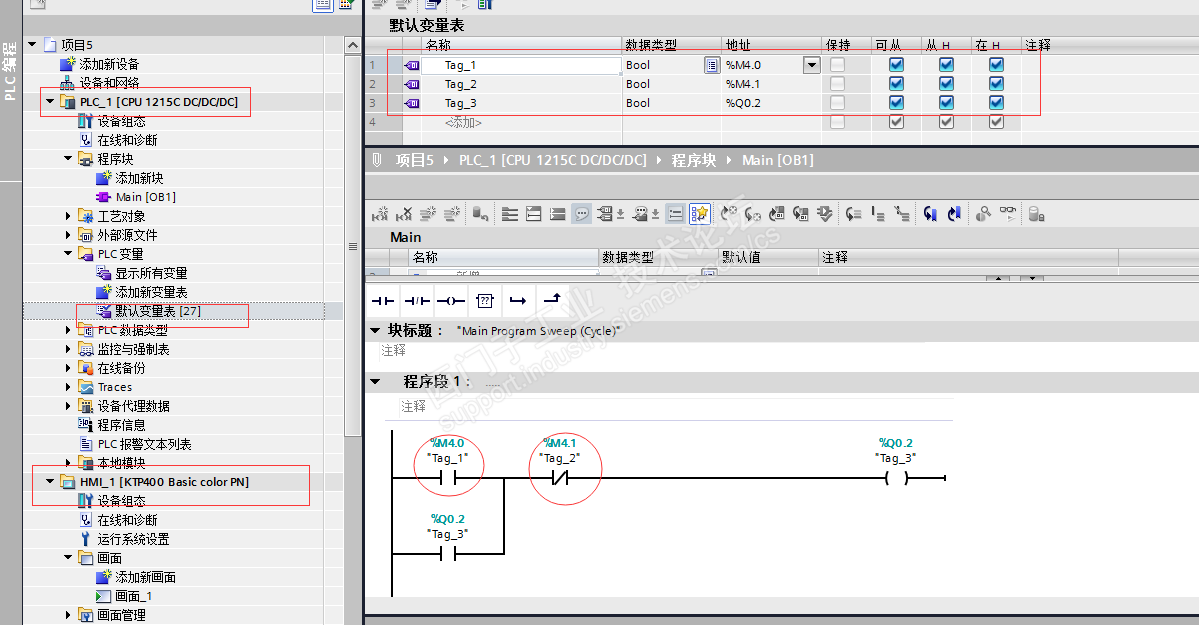

1、新建项目，添加设备PLC （选V4.0以上版本）和HMI，新建变量（输入没用I位，用的M位），新建PLC程序

添加设备新建变量 新建PLC程序.png

2、我没找到所说的S7-1200/1500PGPC端口就用的这个端口。


3、两个设备连接起来。

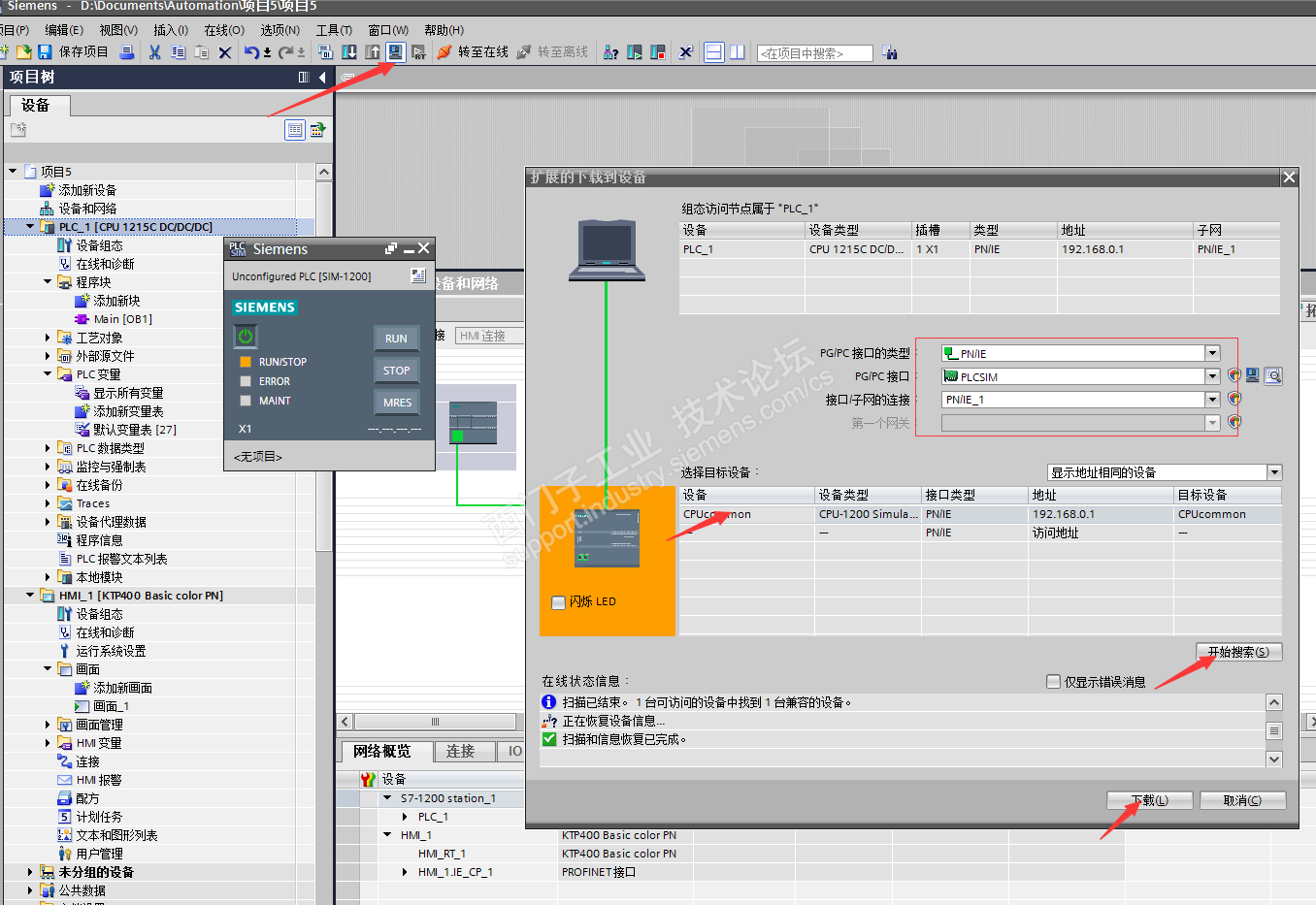

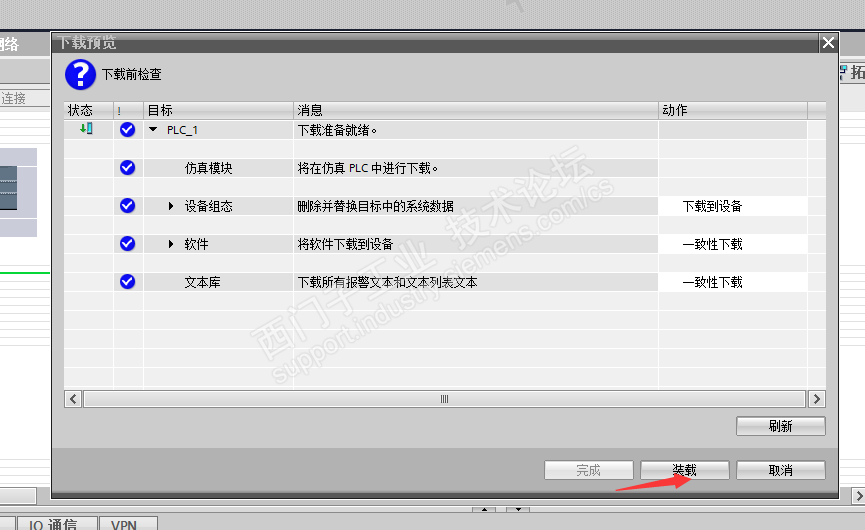

4、选中PLC_1，编译成功后，点仿真启动，出现建立PLC连接图，搜索并连接，按照以下图片操作。装载PLC。成功后，S7-1200模拟器绿灯闪烁。





5、建立HMI的仿真

连接HMI和PLC，编辑HMI 画面，设置按钮灯事件.png

然后HMI也点编译仿真，打开PLC监视程序，然后就按启动灯亮，停止灯灭。

遇到问题，1、  输出点Q设置时要确认在有效范围内，不能超出PLC自身模块

2、输入点仿真时用HMI 与PLC的交叉变量之前选用的I0.0和0.1，但是仿真时有不及时的问题，后来改用M4.1和4.2

3、修改程序参数等一定要将PLC至于离线状态。这句话说的有歧义了。我试了，无论在OB程序中还是FC程序块中，都可以在线修改PLC程序下载到设备。只是如果想程序编译或者更改PLC设备的话就必须点离线状态。

4、选PLC设备时型号要选软件V4.0版本以上的才可以仿真.。
