附图是一家德国公司的图纸，此公司已经成立一百多年。可以预见，经过一百多年的完善，其图纸是非常规范和完整的，可以做为教科书了。

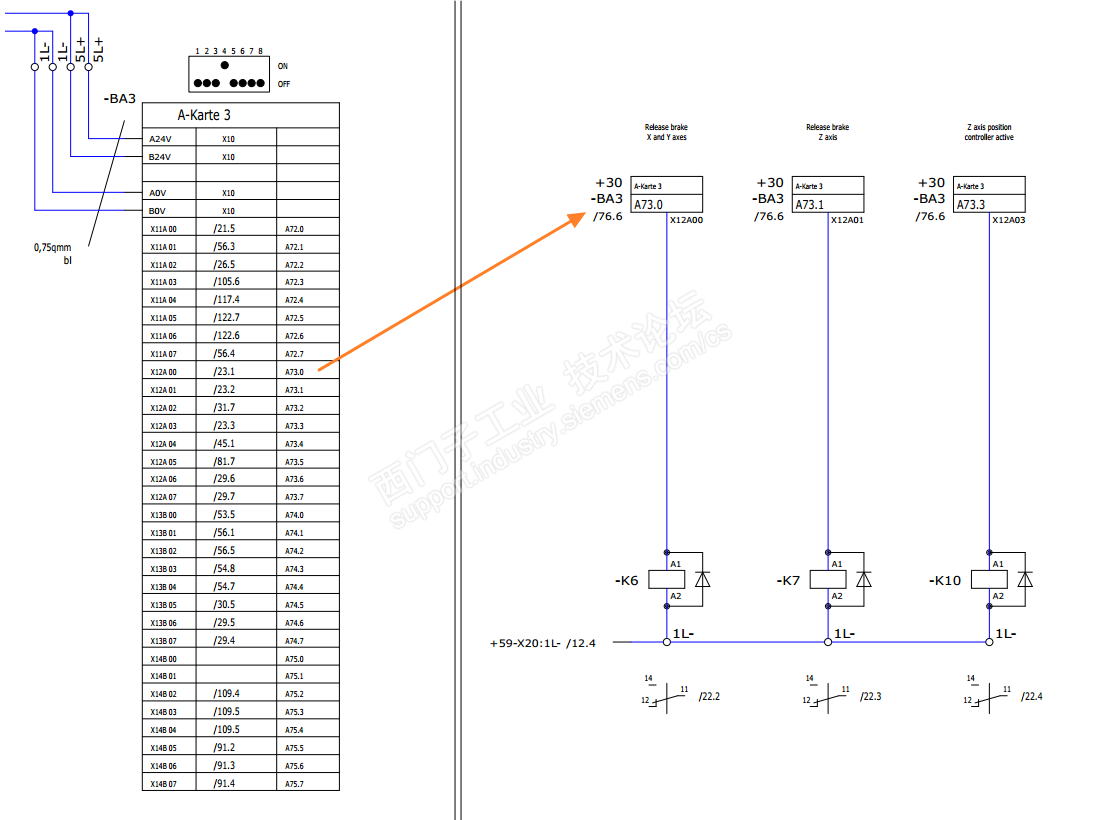

   图是两张图合并而成的，本来它们各在一页。现在的图中，左边是PLC本体，右边是执行器，我奇怪的是它们是怎么自动连接上来的？

   Eplan做图的特点就是，这一页画一个元件，那一页也画这个元件，则二者会自动连接起来，并且自动生出另一方的页号和列号，比如/9.2。但是我手头这份德国图纸似乎不是这样做的。比如，红色箭号所指的输出端子A73.0（A是德语的“输出”缩写，A73.0就是PLC第73个字节第1位输出），左边是PLC本体，再左边是符号“/23.1”，说明它对应的执行器在第23页第1列。右边就是第23页第1列的情景了，这页也有一个A73.0，这页的A73.0再左边有符号“/76.6”，就是说它与第76页第6列联系了，就是与PLC本体连接了。

   我的疑问简单地说来，就是左边的A73.0和右边的A73.0本应当是一个元件（或者端子），这样它们才能连接到一起，自动生出另一方的页号和列号。但是此图中的A73.似乎0没有画出元件（或者端子），而是放在方框里（方框是不能自动生出另一方的页号和列号的）。我们可以这样想，此图中的A73.0是文本文件，它们不应当联系起来的。当然事实肯定不是这样。A73.0肯定是哪个元件（或者端子）的设备标识符。但是，这个元件（或者端子）在图中看不到呀，它到底在哪里？

    还有一个问题，右边的PLC小分块是怎么画的？
