Modbus_RTU新组态指令是Modbus_Comm_Load和Modbus_Master(老指令是MB_Master)。

    我是第一次用Modbus_RTU通信，此前看了许多视频教程，也查过许多手册和贴子，然后把程序写好。

    我将Mode设为4，以为这样就可以将通信变成两线多从站的。因为手册上是这样讲的，如下图红色方框所示：

    由于Modbus_RTU主要是读和写两项功能，我得经常用读和写，今天发现一件大事：Modbus_RTU居然不是用Mode=4或者3来实现读和写。事实上，Mode只能等于0，1，2，11，80，读和写必须配合着地址来用。我就被搞得头晕脑胀了。我看过那么多视频教程，以前也有用Modbus_TCP的经验，都是用3或者4来实现读和写呀，怎么现在居然没有用这两个数字？

    后来渐渐清理了思路：此Mode非彼Mode。

    在新的指令Modbus_Comm_Load和Modbus_Master，我们首先得给Modbus_Comm_Load的Mode赋值为4，才能变成两线多从站的。由于我以前看的视频教程里没有这一步，所以我不知道该这么做。尤其是，Modbus_Comm_Load本身没有Mode引脚（如下图），我哪里会想到要更改它的Mode的数值。

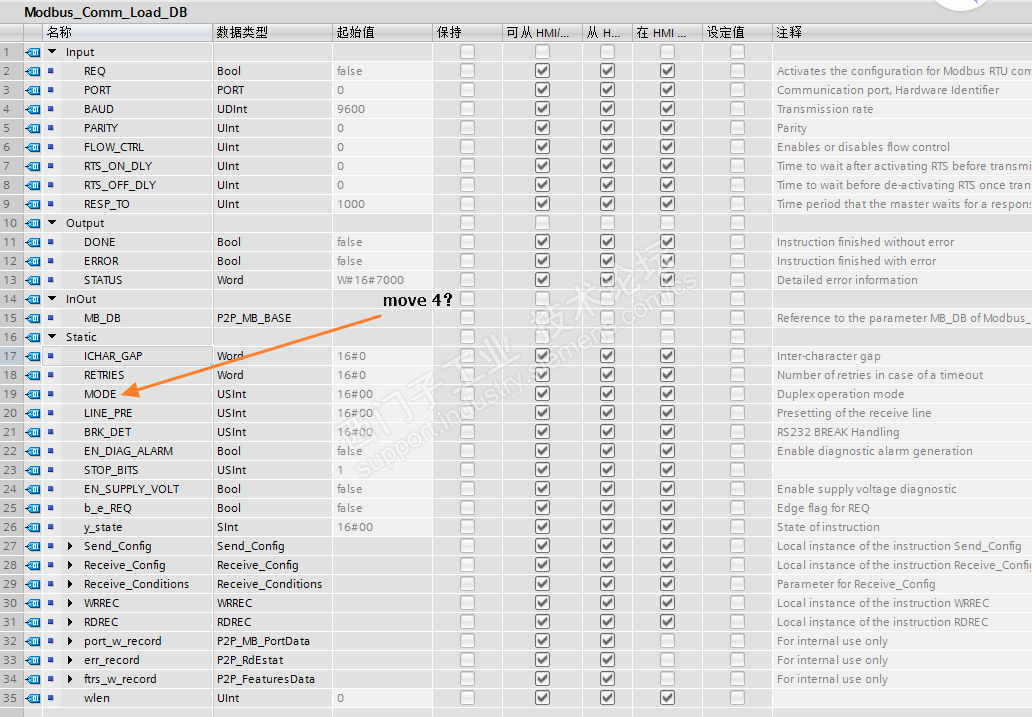

    后来试了试，觉得应当将Modbus_Comm_Load背景数据块里的Mode元素赋值为4，这样才能将这个项目的组态变成两线多从站的了。我后来发信问西门子官方，后者很快就回电，说我做的是对的。

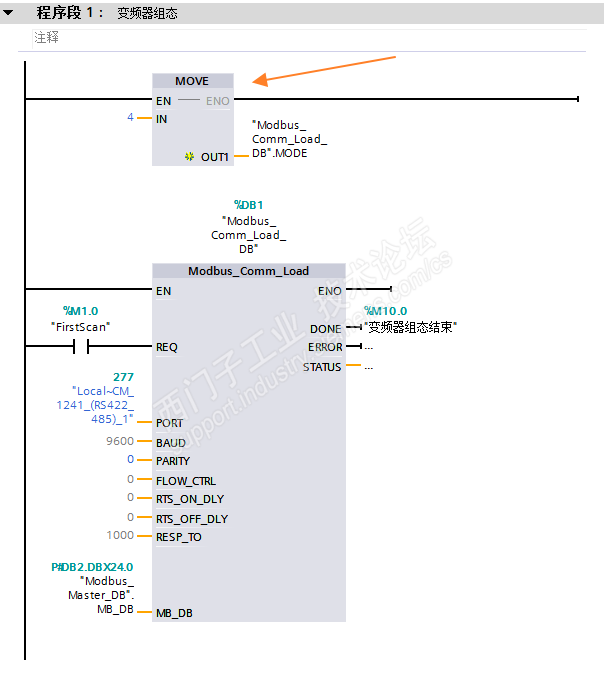

    因此，正确的编程是下面这样的：

    前面多了一条Move指令。这是所有视频教程里所没有的。

    我此前的错误在于：没有看到Modbus_Comm_Load的Mode引脚，就不加理会，按默认配置去做，以为这样总不会错；后来给Modbus_Master的Mode赋值为4，以为这就变成了“半双工RS485双线模式”；但后来又发现Modbus_Master的Mode=4是非法的，只能等于0，1，2，11，80，那么怎么实现对外围设备的数据的读和写呢？这样我陷入混乱。

    老指令MB_Comm_Load和MB_Master的视频教程给我带来了混乱（就是让Mode等于3或者4），新指令Modbus_Comm_Load和Modbus_Master的视频教程我只看到过一次，里面没有通过Move指令把4赋值给Modbus_Comm_Load的背景数据块里的Mode元素的，因为它们都是四线一站的。

    最终解决了这个问题。坛子里的大侠别笑。我于Modbus_RTU通信上还是初学者
