前几天工位不能上电，一一查程序排查，最后发现是安全输入点没有，掉了安全（此处报警未做好，不谈）。

如图，此处安全输入I580.1掉了

不好意思，i580.1的注释是spare，我想这个工程师的问题有点大，没有良好的职业习惯，按下不谈。只能去看电路图里的注释了。

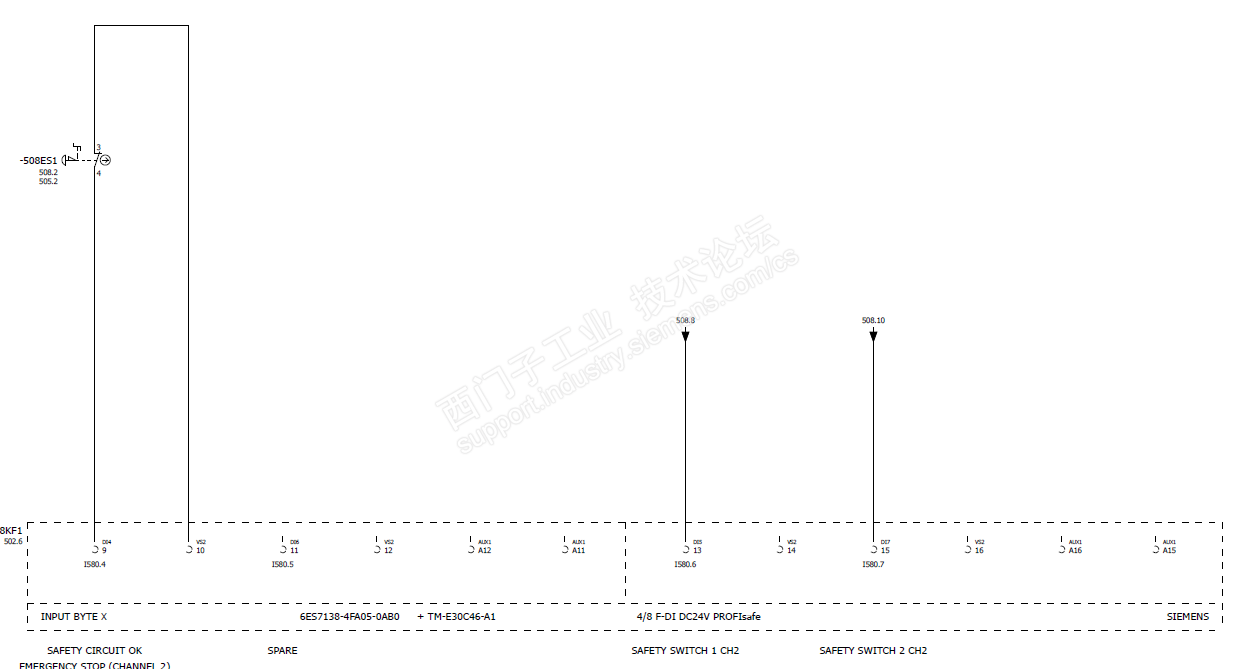

打开电路图，这是一个“数字量电子模块 EM 4/8 F-DI DC24V”，如图，

看到没有，这个电路图里I580.1确实没有接，难道电工的接线有问题，我们工程师没有纠正它们,将就着用了？然后我查看了接线端子没有问题，确实是按照图纸接的。但是为什么I580.1会有输入呢？很奇怪吧。

然后我去安全ET200S的手册里找了这个模块的信息看了。

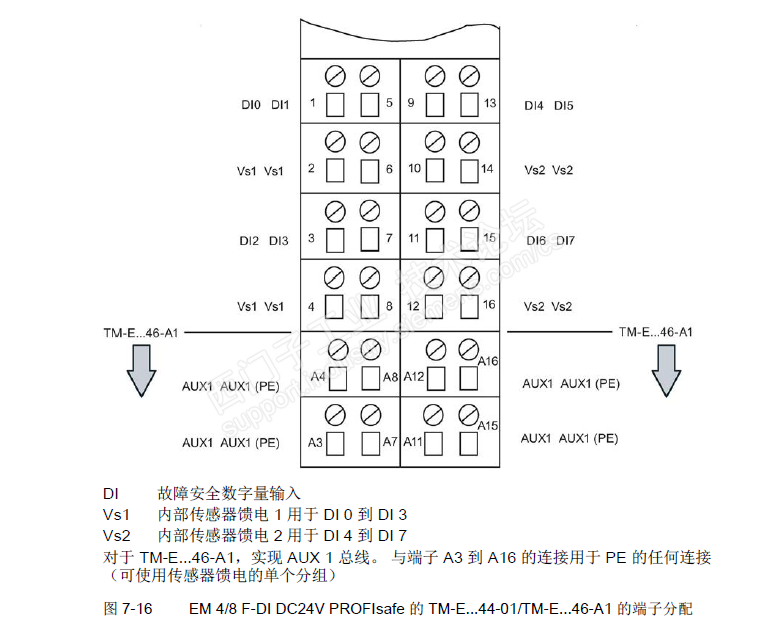

具体图纸如下：

对照这个图和我们的电气图纸，就知道问题出在哪里了。eplan工程师认为接线端子x1对应DI0，x3对应DI1，x5对应DI2,x7对应DI3，但是实际上这个模块的端子分布却不是这样。

整个过程我先怀疑我们的plc工程师，然后怀疑接线电工，最后是eplan工程师。

然后我也和上个plc工程师一样，懒得提醒eplan工程师了，同部门的老人画的，不太好意思。

这也说明了et200s的接线端子真够麻烦的，et200pro的安全舒服多了，一个i点就一个接线端子，输出也从这个端子上看，只要线号不错就没问题。
