记得以前用WINCC v7的时候，画面图形可以利用画面面板的方式，然而画面变量的绑定成了最大的工作量，当时就想，wincc既然都能够创建结构型变量，为什么画面就不能绑定结构型变量呢。终于在后来的博途平台解决了这个问题，大大提高效率以及准确性。

       博途平台采用统一的自动化平台，PLC数据类型、变量、DB数据在WINCC都能直接连接与调用。在修改完PLC数据之后WINCC变量的连接会自动更新，特别在开发新程序的时候（新程序一般都要不断的修改数据）特别灵活。而wincc画面面板演变成库的形式，只要库里面的面板发生变化，整个项目应用到该版本的画面面板都将发生更新。（估计当初不熟悉WINCC,记得当时用V7.3的时候，在项目后期画面面板发生了功能变化，整个项目无法自动更新，不得不在整个项目内更改）

     在实际的应用当中，wincc变量我们一般都采用结构类型是最为方便。根据使用类型的不同，变量分为设置型变量以及状态显示型变量：

1、设置型变量：该类型变量不参与常规画面状态的显示，但是需要由SCADA系统设置相关参数进行设备控制，平时都是不用展示出来的，也不需要画面系统进行变量的刷新；

2、状态显示型变量：该类型变量实时展示给操作员观察，实时**设备状态，需要画面系统实时对其通讯以及刷新；

     由此，为了提高画面反应速度，降低WINCC系统对PLC的通讯量，我们需要把绑定界面的结构型变量独立出来

一、创建PLC结构变量：

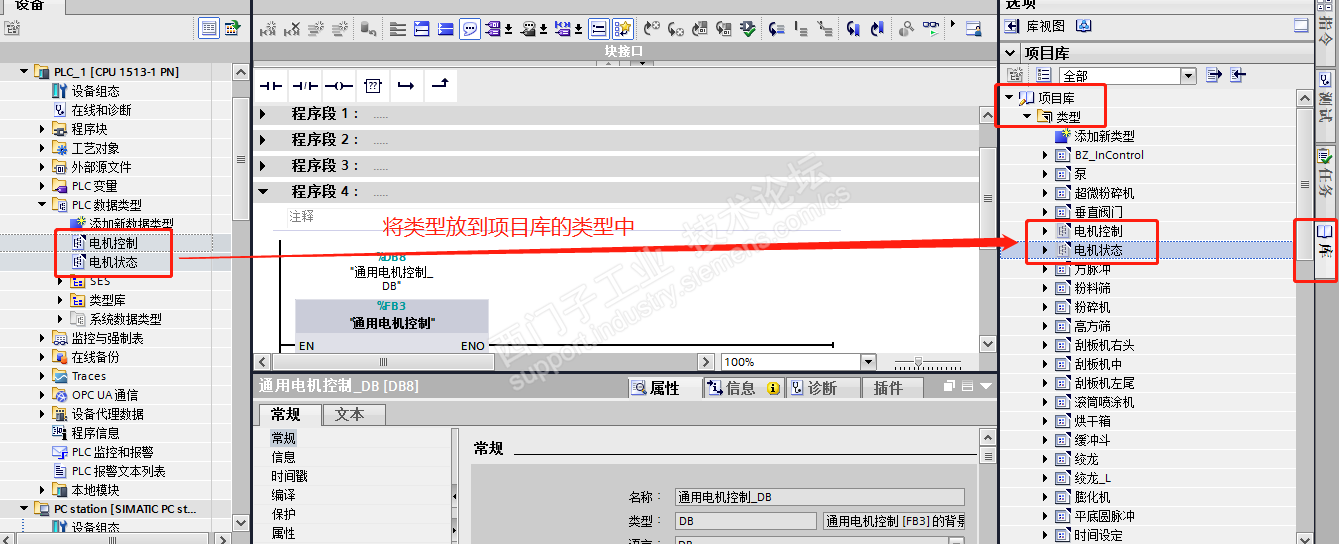

将类型放到项目库中：

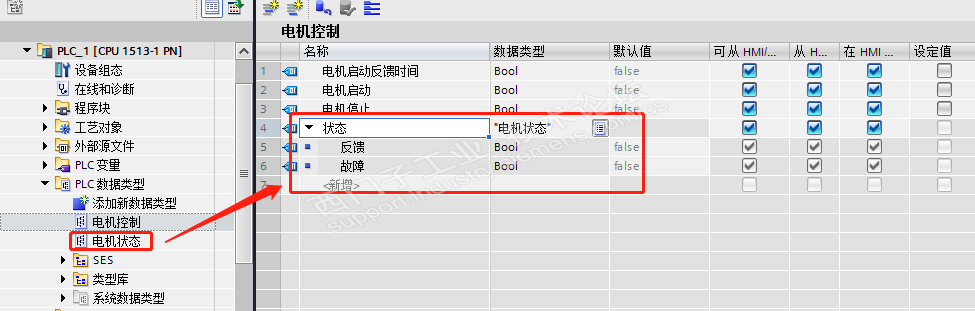

创建两个类型的变量：电机控制，电机状态。电机控制用于设置控制电机操作以及参数设置；电机状态用于显示到画面的变量绑定。

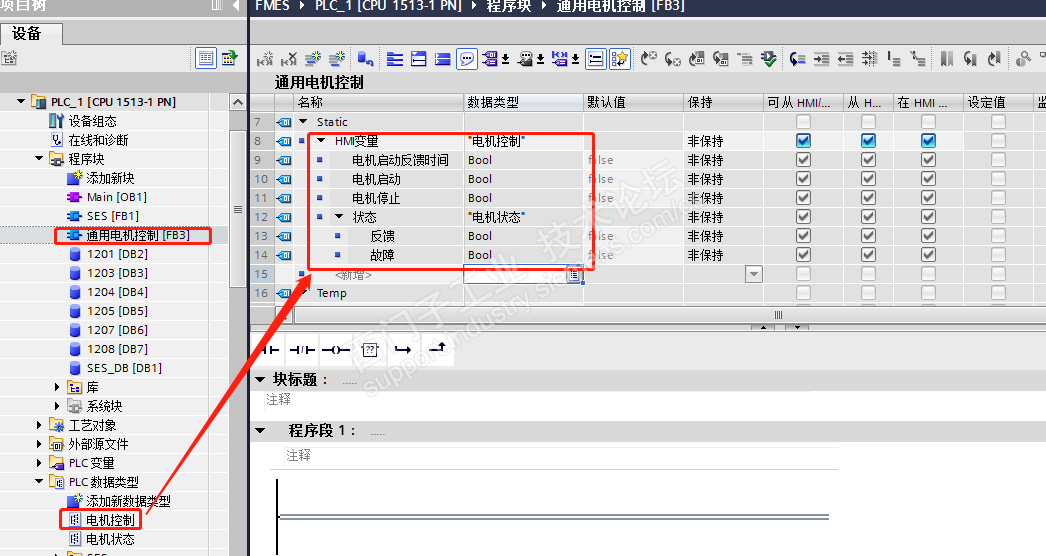

二、建立电机FB功能块：通用电机控制。在静态变量添加变量  HMI变量

三、建立电机实例

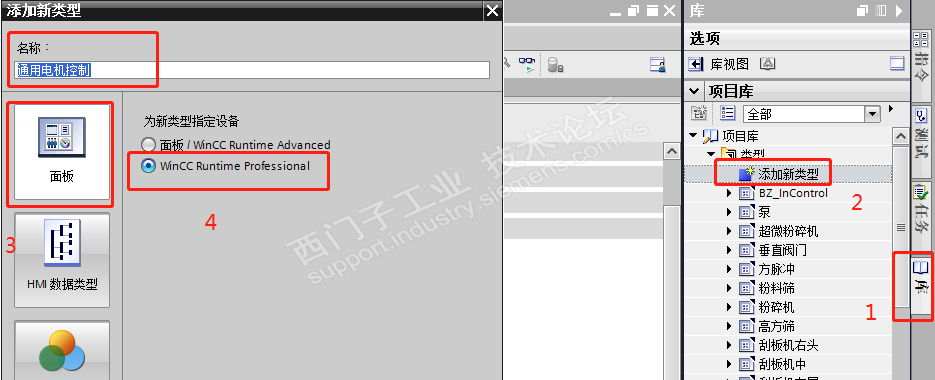

四、建立画面面板：

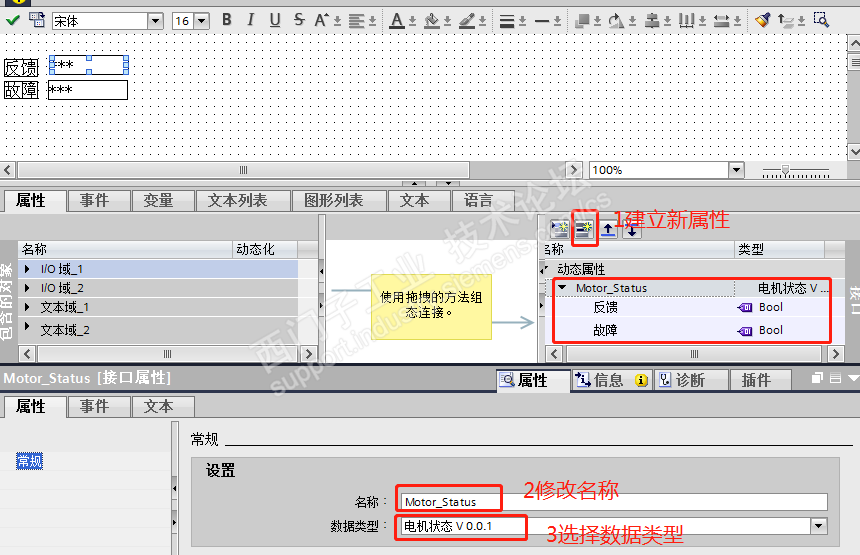

建立内部接口属性：

建立变量绑定：

绑定IO域过程值到变量

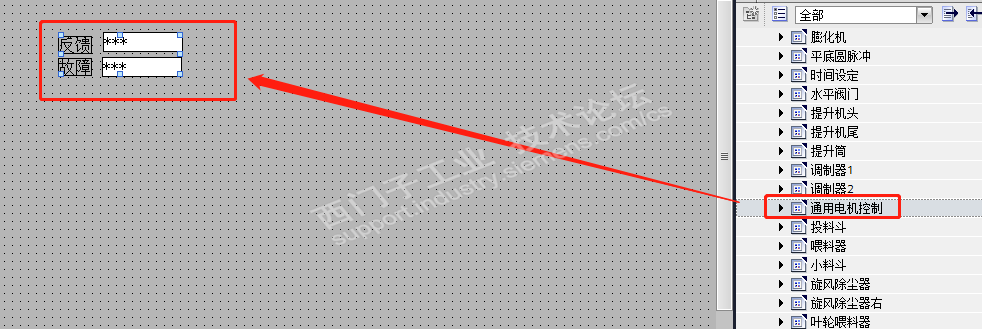

五、画面应用：

绑定变量：

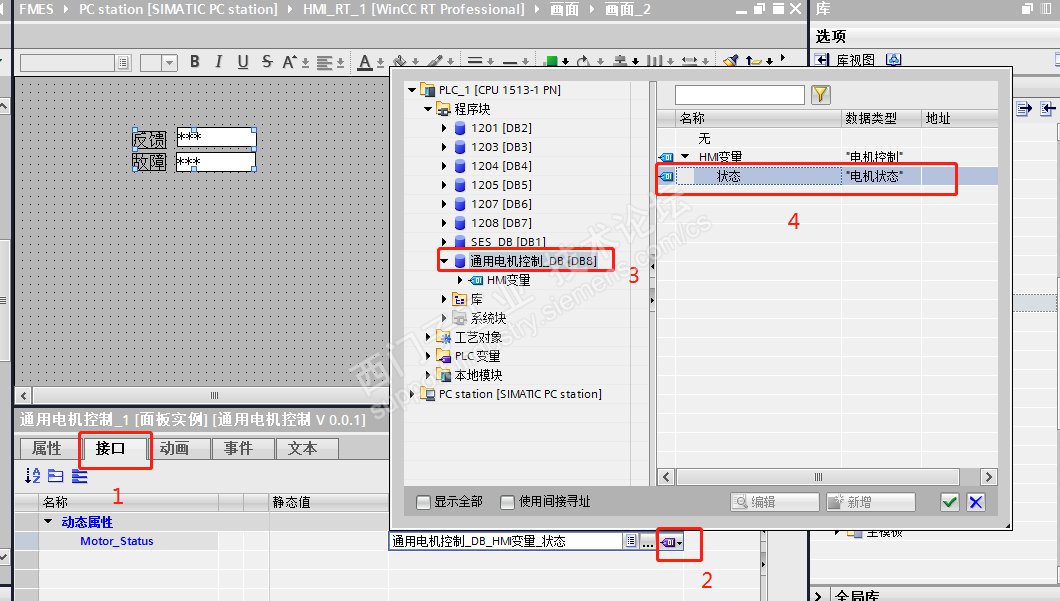

1、选择接口

2、选择为变量类型

3、选择PLC中的程序实例DB8

4、选择结构变量
