实验室的Profibus-DP 通信波形

2969

14

2020-06-17 16:39:35

现场有DP通讯故障，突然想到以前看到的西门子人员用示波器检测波形，分析通讯干扰问题。

翻看论坛的帖子：http://www.ad.siemens.com.cn/club/bbs/post.aspx?b_id=4&a_id=1081738

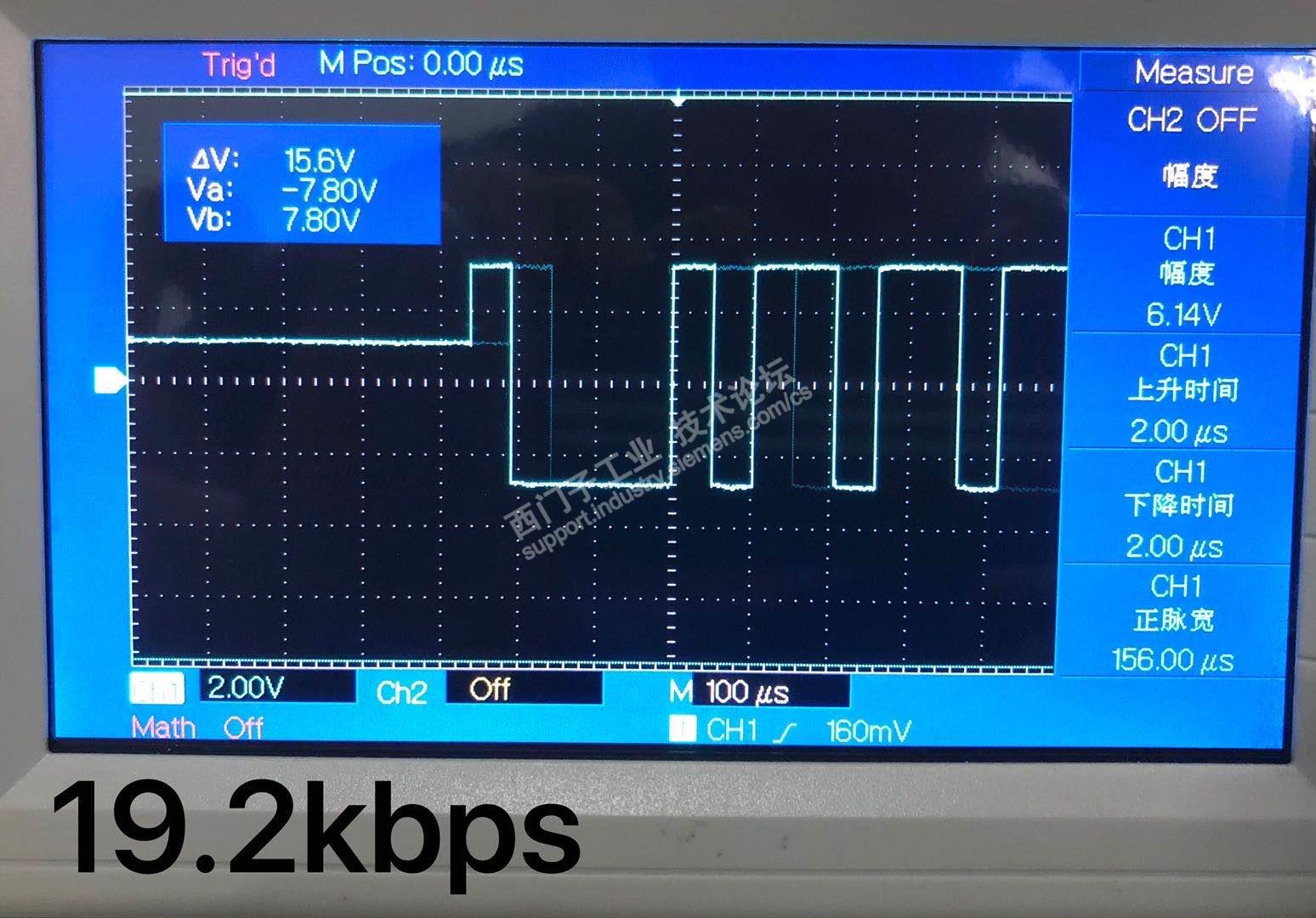

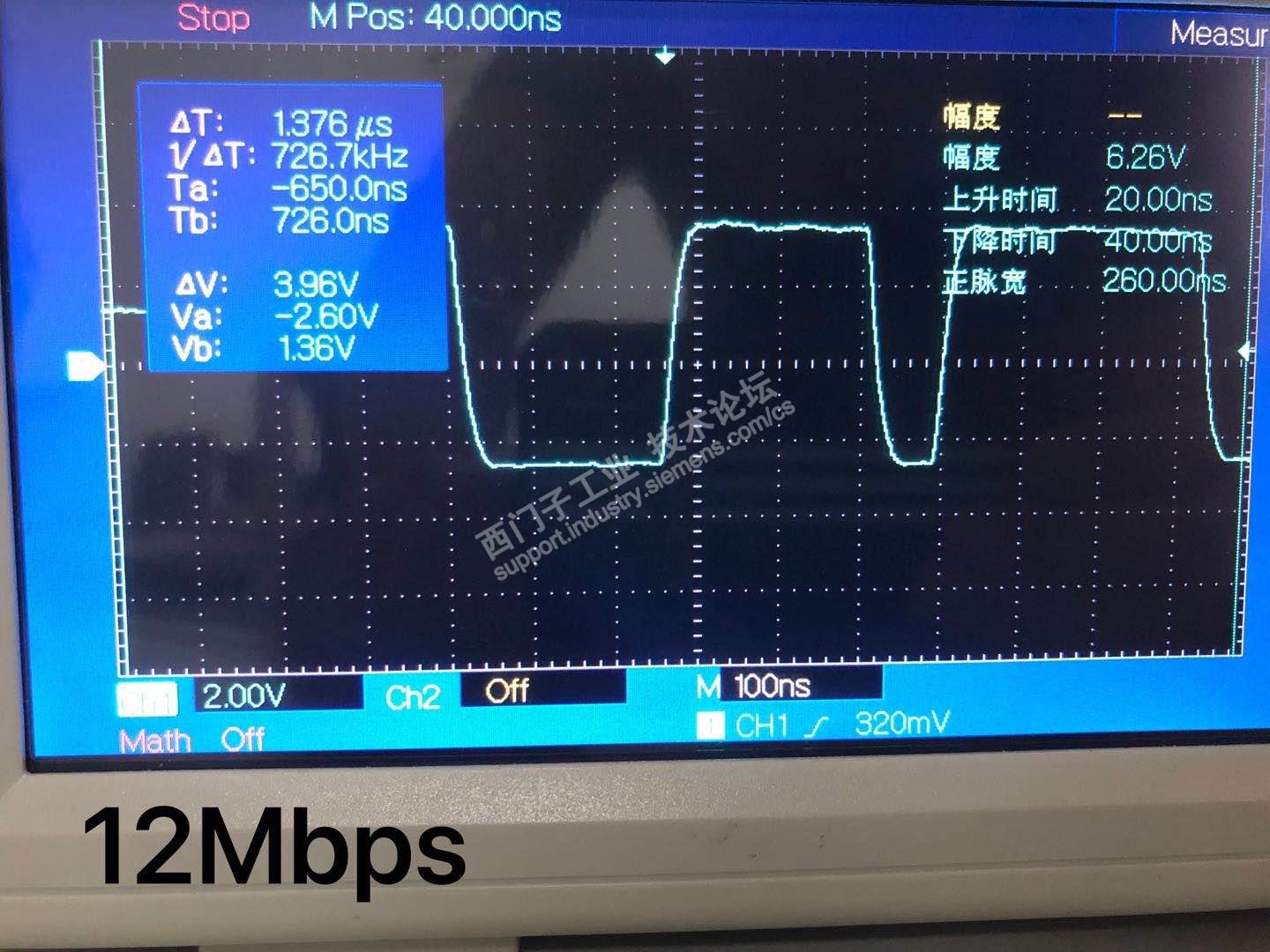

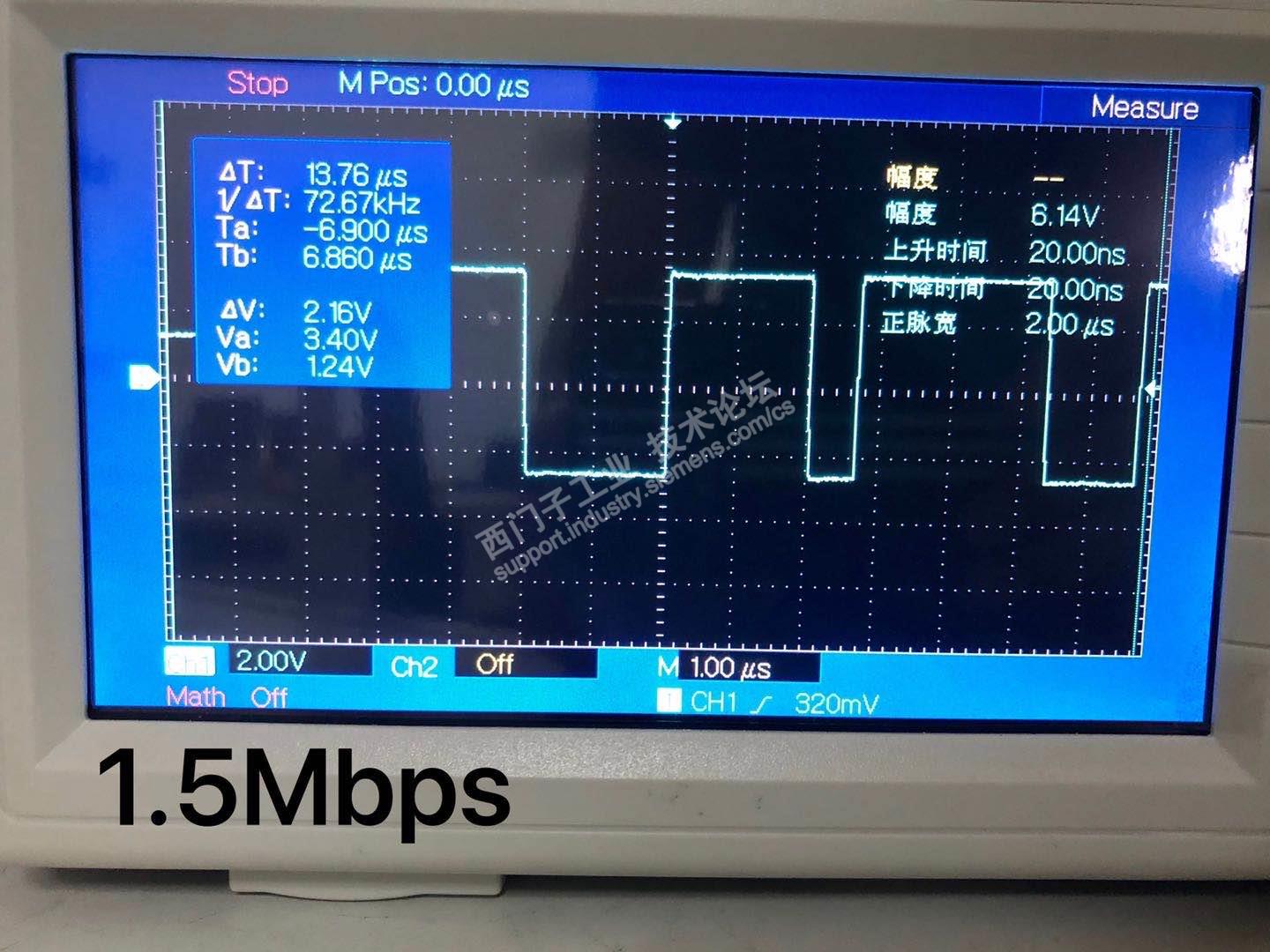

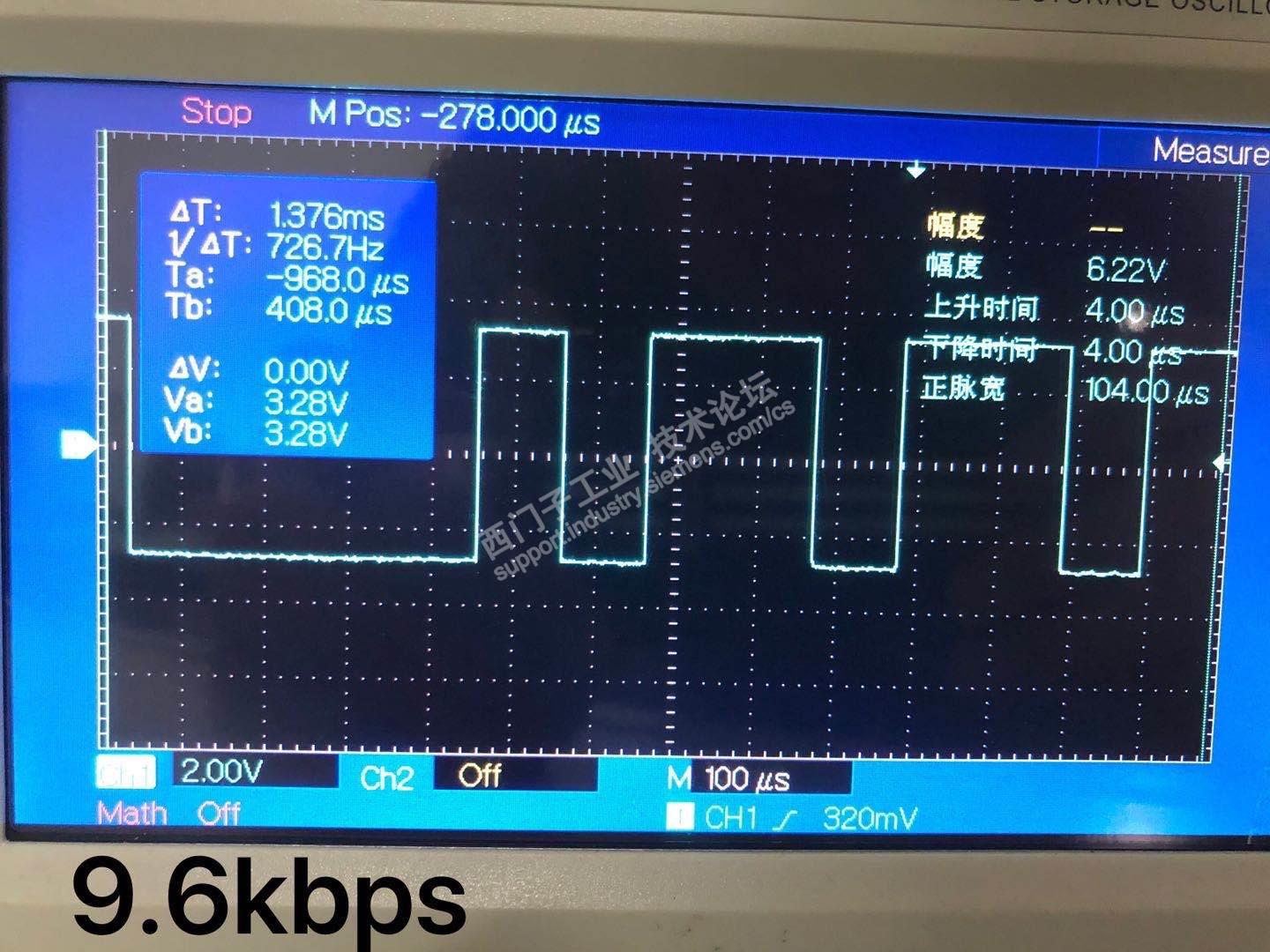

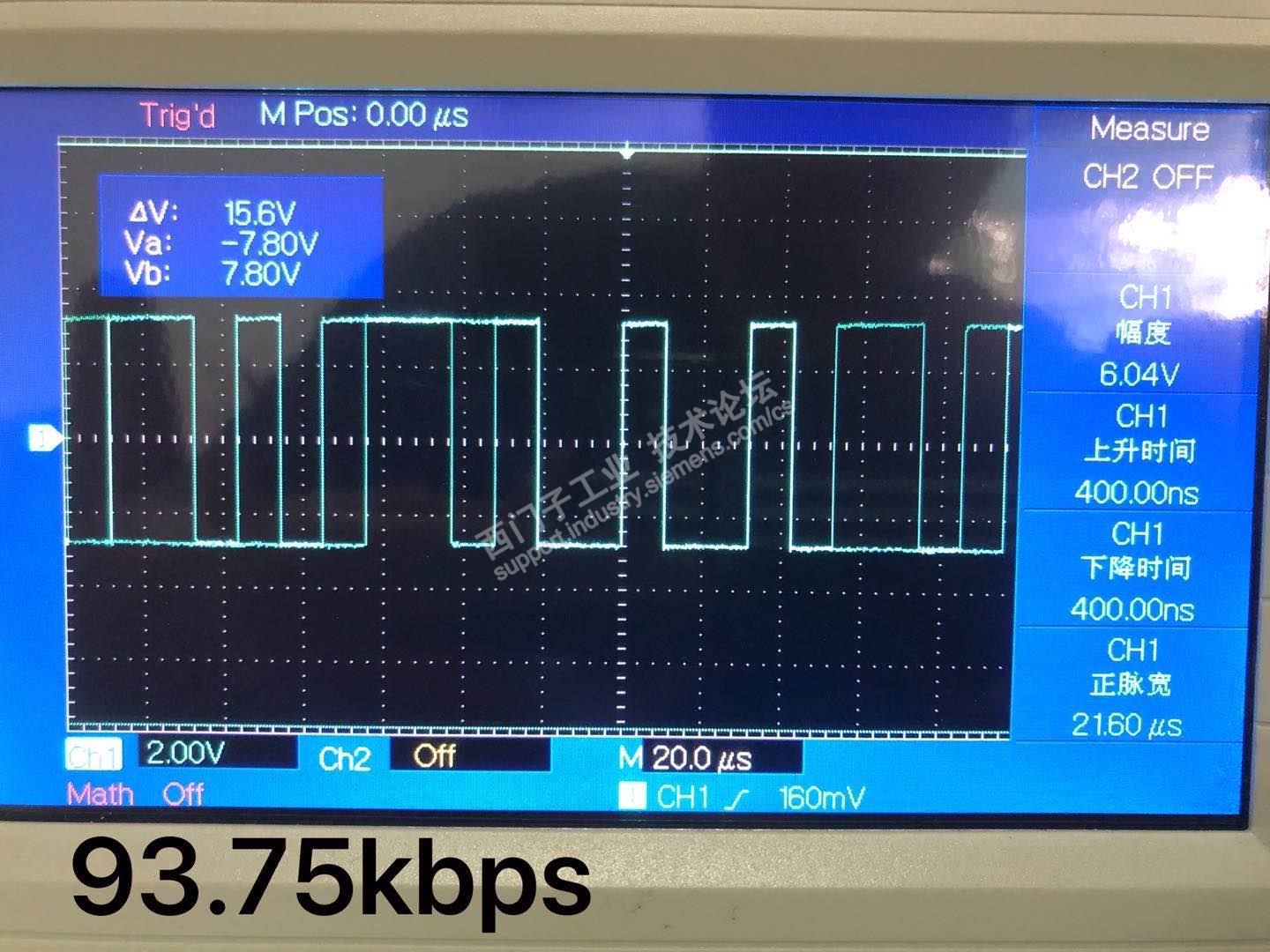

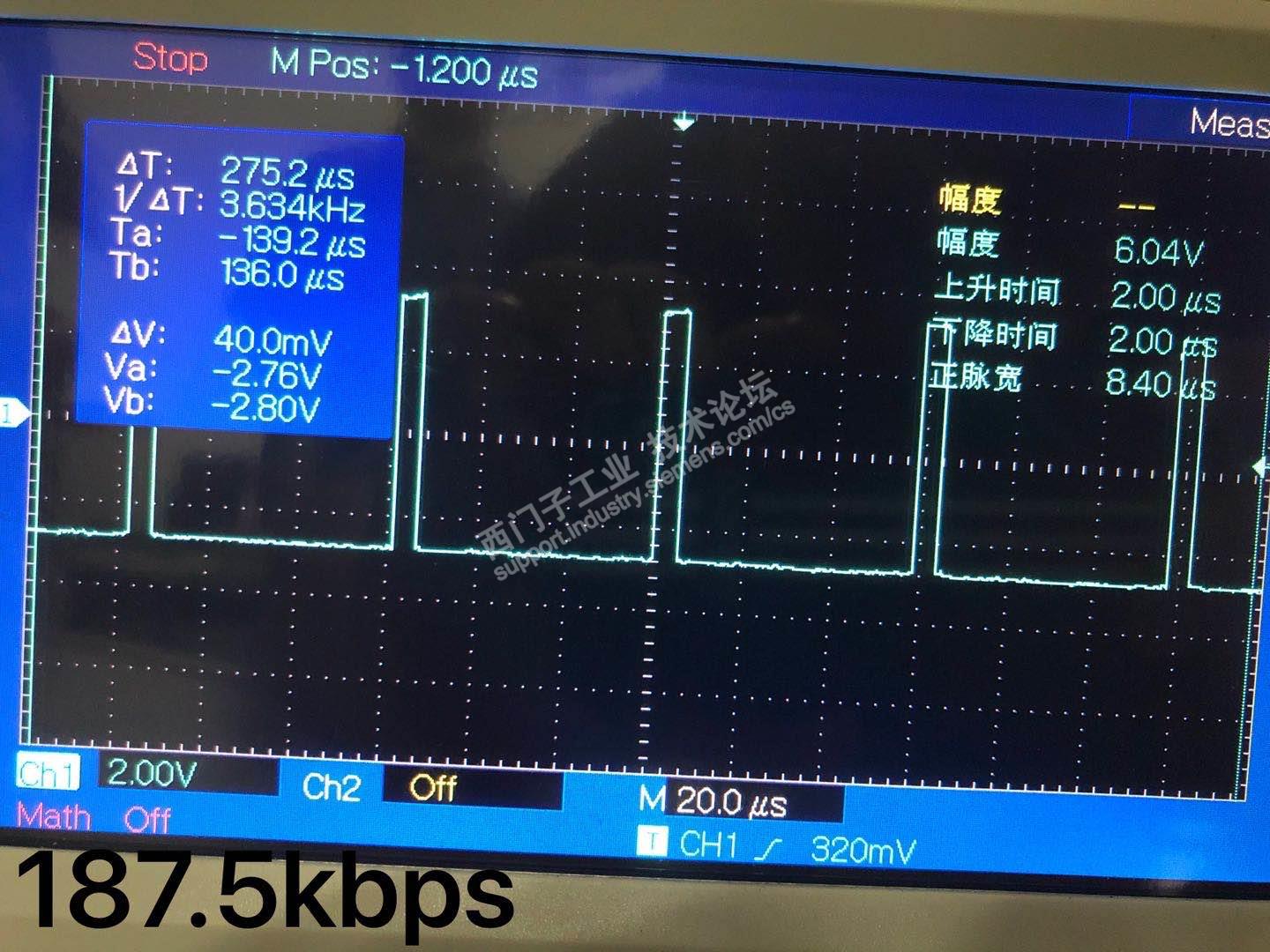

于是在办公室自己搭了一套站点，315-2PN+ET200M从站（就1个AO模块），DP线约50cm,用带插针的DP头引出信号挂在示波器（UTD2102）CH1通道，波形如下：








图片压缩了，不然上传不了。
