配电柜里，220V线路是用2P小型断路器，还是1P的，或者1P+N的？以及它们怎么接线？

已锁定

溪如

帖子

227
精华

0
被关注

4

论坛等级：侠客

注册时间：2017-10-26

普通如何晋级?

配电柜里，220V线路是用2P小型断路器，还是1P的，或者1P+N的？以及它们怎么接线？

5051

21

2020-10-22 08:42:14

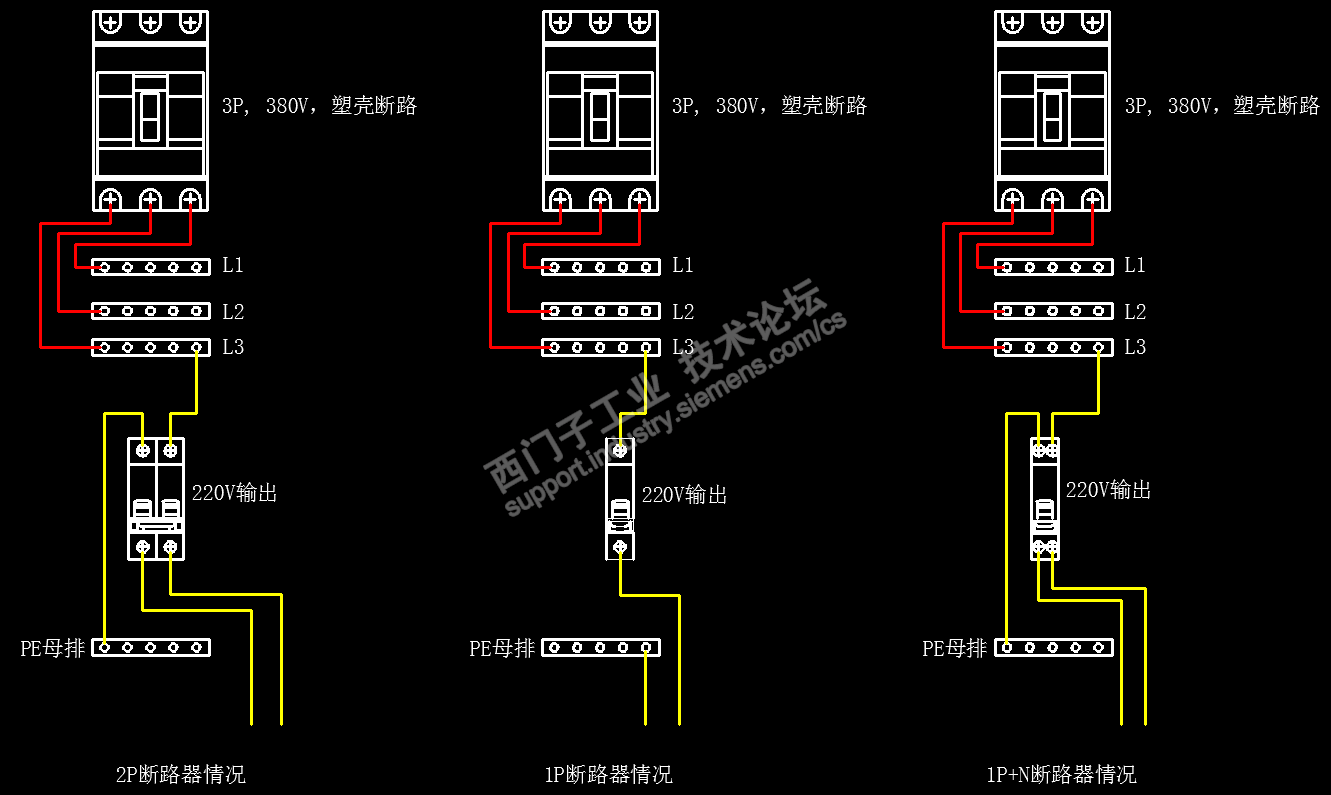

配电柜接3P+1PE电缆（没有零线），接上塑壳断路器，再由L1、L2和L3三个母排分配给各个小型断路器。如下图。

请注意黄色线缆，分别是2P、1P和P+N小型断路器的接线情况。

我用的是最左边的那种接线方法，不知道这样做对不对？

设备那头是只需要220V电压的。那么，配电柜这头是用哪种小型断路器，以及怎么接线的？

如果是用2P小型断路器，那么用地线接进此断路器的输入端是不是多此一举？

望大侠赐给好的电路设计。不胜感谢！
