一、工作准备

1、经过杀毒的安装U盘一块。

2、把U盘插入本计算机主机USB口上。

二、打开项目并确认为最新的程序

1、 维护人员选择键盘上【Ctrl+Esc】切换至windows桌面。

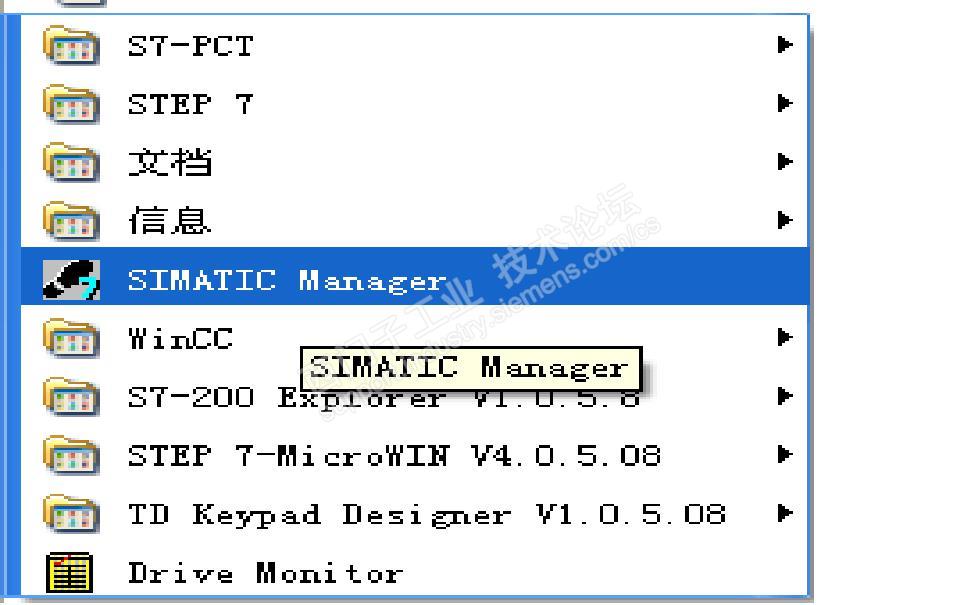

2、 维护人员鼠标移至桌面左下角，用鼠标左键点击【开始】，移动鼠标至【SIMATIC】→【SIMATIC Manager】,有鼠标点击后运行STEP 7管理器。

3、 维护人员鼠标左键点击STEP 7管理器菜单栏上【文件】→【打开】，用鼠标左键点击窗口上【浏览】按钮，选择本程序源项目如E：\DATA_Station，点击【确定】按钮，项目程序自动装载到STEP 7管理器中。

4、 维护人员用鼠标点击管理器中程序，依次打开子目录至程序块文件夹，如【DATA_Station】→【LG_Station】→【CPU 412-2 DP】→【块】。

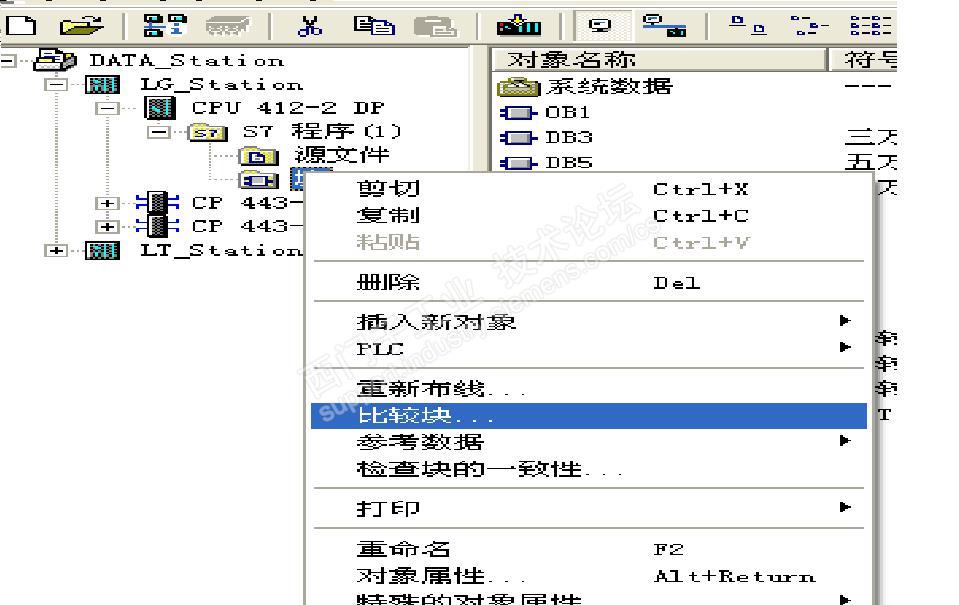

5、 维护人员用鼠标右键点击【块】文件夹，鼠标从弹出的下拉菜单中点击【比较块】。

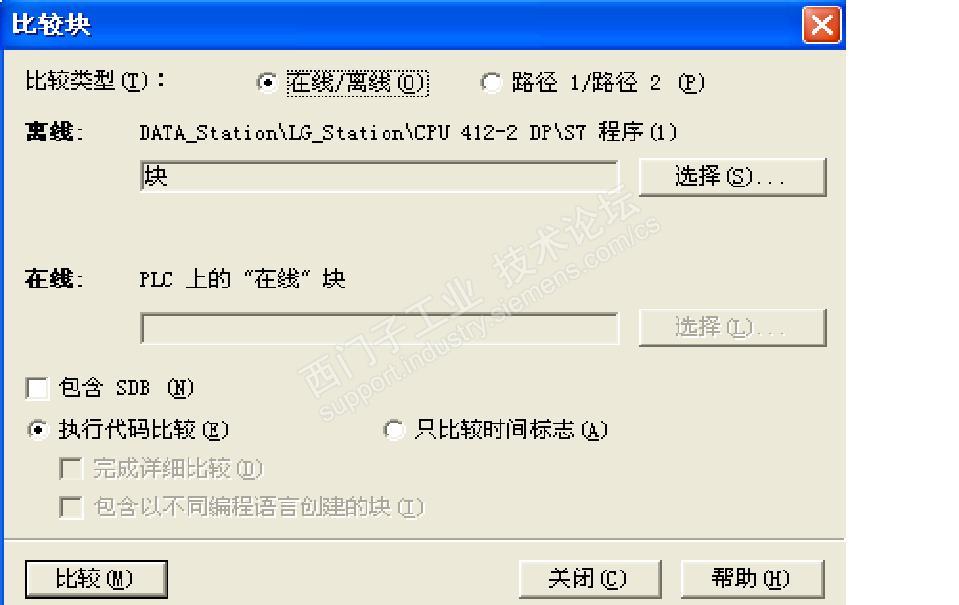

6、 维护人员将鼠标移至比较块窗口中，选择窗口中【包含 SDB】和【执行代码比较】两项，点击【比较】按钮，比较程序开始执行。

7、 程序比较结束，弹出路径1和路径2信息一致，点击确定按钮即可。

三、STEP 7程序提取备份

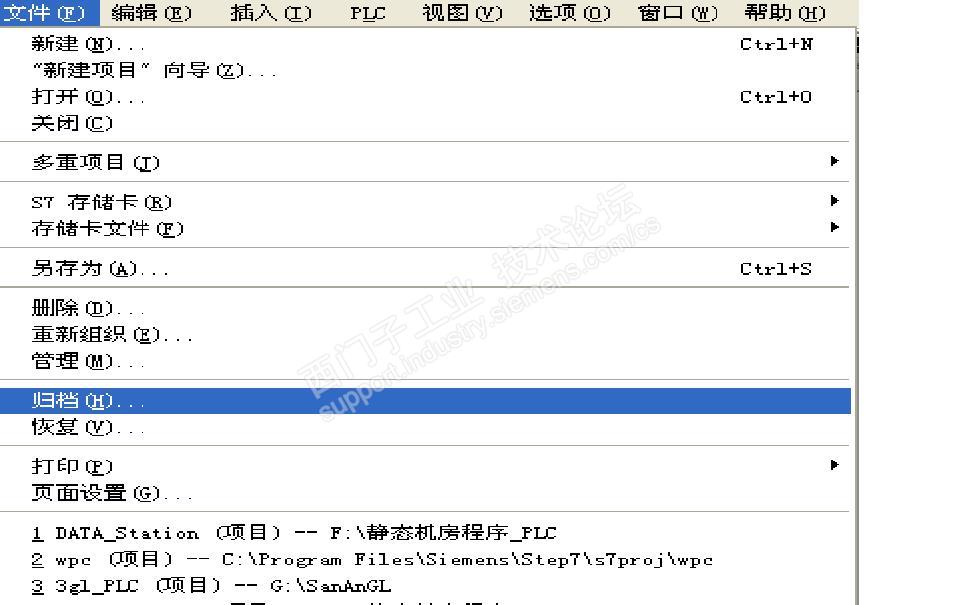

1、 维护人员将鼠标移至STEP 7管理器窗口，用鼠标左键点击菜单栏上【文件】→【归档】。

2、 维护人员比对弹出窗口显示的归档文件是本次需归档文件名、地址相同，点击【确定】按钮。

3、 维护人员弹出选择归档窗口中选择文件保存的路径如E：\静态机房.zip，点击【保存】按钮。

4、压缩完成后，用鼠标右键点击压缩文件，鼠标从下拉单中移至【重命名】，在原名称后加入当前日期。维护人员在上述步骤中，已将备份程序直接备份在指定盘符下。

5、 维护人员复制已整理的程序文件至U盘。

6、 维护人员将鼠标移至STEP 7管理器窗口上，直接有鼠标左键点击窗口右上角【×】按钮，关闭程序。

7、 维护人员关闭STEP 7管理器窗口后，切换为原WinCC运行界面。
