今天跟大家分享S7-200 SMART与S7-1500进行S7通信

一、S7-200 SMART与S7-1500进行S7通信准备

1、硬件准备：
① S7-1500 CPU 。
② S7-200 SMART CPU (固件V2.0以上)。S7-200 SMARTPLC版本必须在 V2.0 以上才支持PUT/GET通信，V1.0版本的CPU需要升级固件后才可以做PUT/GET通信 ③ PC （带以太网卡）。
④ TP以太网电缆 。
2、软件准备：
① TIA STEP7 V15 完全版。
② STEP 7 Micro/WIN SMART V2.5编程软件。

3、S7-200 SMART与S7-1500进行S7通信，在S7-1500侧调用PUT/GET指令编程方式（S7-200 SMART CPU作为服务器方，无需编程）。

二、S7-1500侧硬件组态和网络组态

1、使用博图软件新建一个项目，添加1个S7-1500站点并为其分配网络和IP地址，

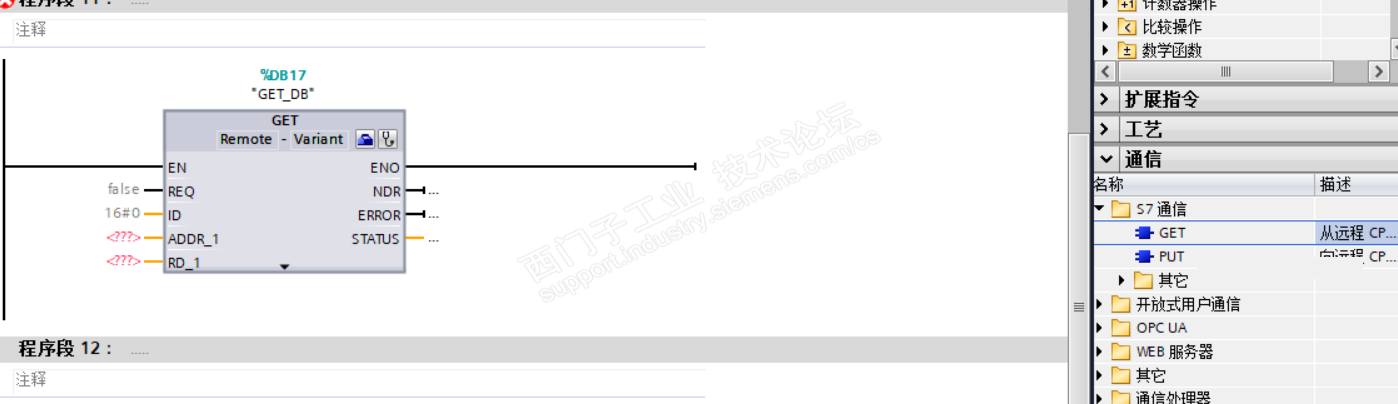

2、在程序中调用PUT/GET指令块，通过右边指令树的“通信”—“S7通信”，直接将PUT/GET指令块拖入程序中。

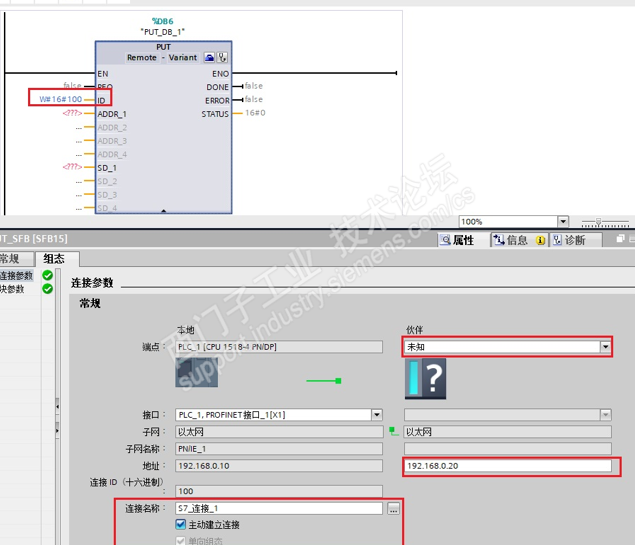

2、通过点击"PUT/GET"指令块右上角的蓝色图标开始组态连接，并配置好连接参数。

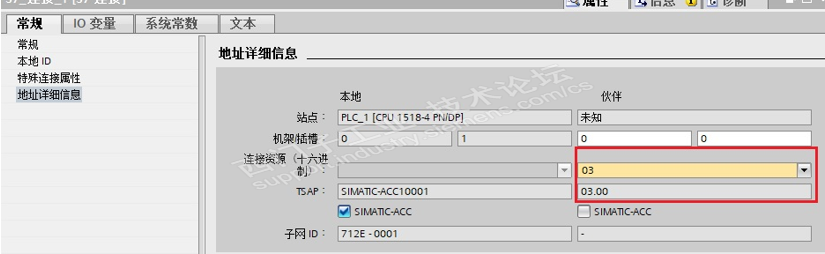

3、打开“网络视图”-“连接”选项卡，可以看到TIA自动创建的连接，打开连其接属性后，需要为新创建的连接伙伴设置TSAP。

注意：伙伴SMARTPLC的机架号为0，插槽号为1。

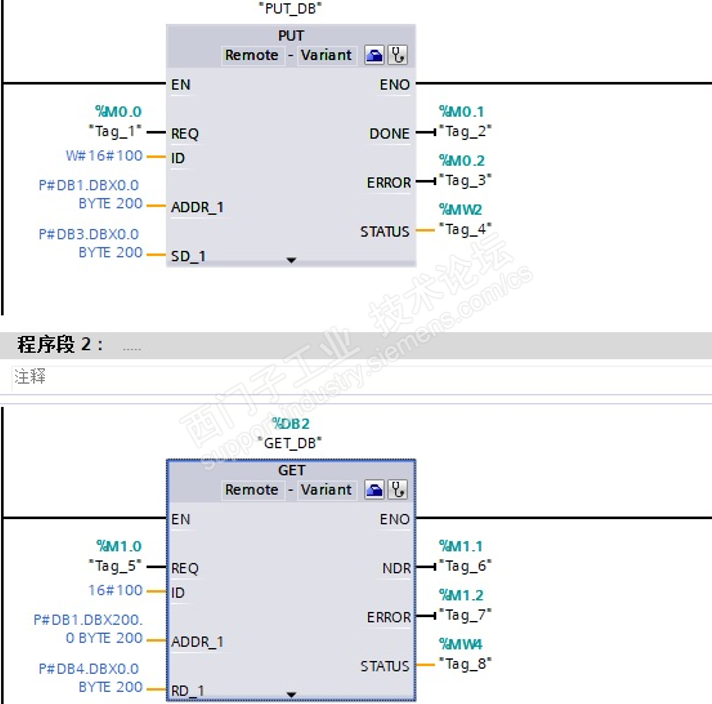

4、完善指令块设置，已经完成了S7-1500 硬件和软件部分的编程，下载只需要将程序下载到S7-1500 PLC 即可。

注意：S7-200 SMART中V区对应于DB1，即在PUT指令中使用的通信伙伴数据区ADDR_1=P#DB1.DBX0.0 BYTE 200在S7-200 SMAR中对于为VB0~VB199。

三、故障信息读取

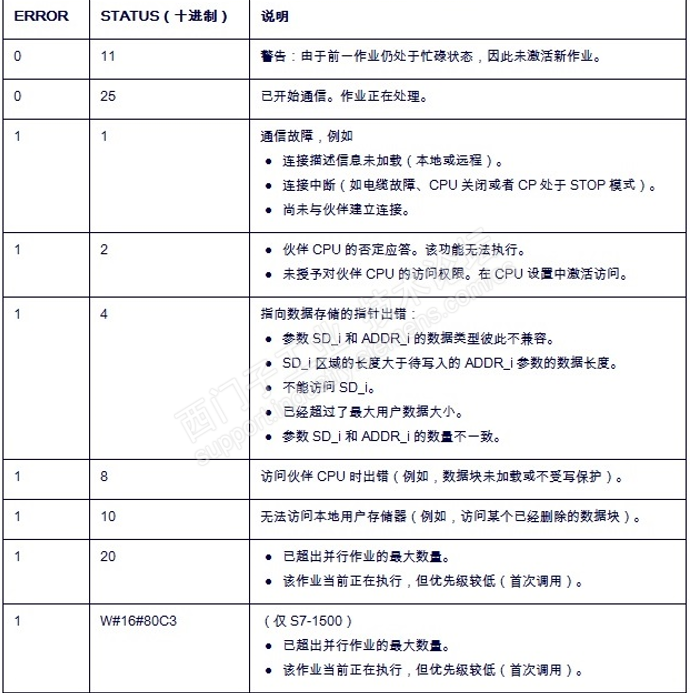

在实际调试过程中，并非一次成功，通过网络视图在线可以监控连接状态，但是具体的错误原因并不清楚，此时，根据功能块的错误代码分析错误原因就显得十分有效。

请大家多指教！
