今天跟大家以前探讨WinCC 与S7-200 SMART CPU 的 OPC 通信。WinCC 中没有与S7-200 SMART CPU 通信的驱动，所以 WinCC 与 S7-200 SMART CPU 之间通过以太网的通信，只能通过 OPC 的方式实现。S7-200 SMART CPU 作为 OPC 的 Sever 端，只需设置 IP 地址即可。上位机作为 OPC 的 Client 端，通过 SIMATIC NET 软件建立 PC Station 来与 S7-200 SMART 通信。

一、准备工作

1、硬件准备：
① S7-200 SMART CPU(固件版本 V2.0及以上 )
② PC 机（带普通以太网卡）
③ 交换机、以太网线
2、软件准备：
① STEP 7-Micro/WIN SMART V2.0
② SIMATIC NET V8.2

③ WINCC V7.2

④ 操作系统 WIN 7 64位 专业版

3、建立 PC Station（在我之前的故事中有详细步骤）

二、建立好 PC Station 后，WinCC中的实现步骤

1、建立所有WinCC中要用到的变量，首先在 OPC Scout中建立好所有 WinCC 中要用到的变量。

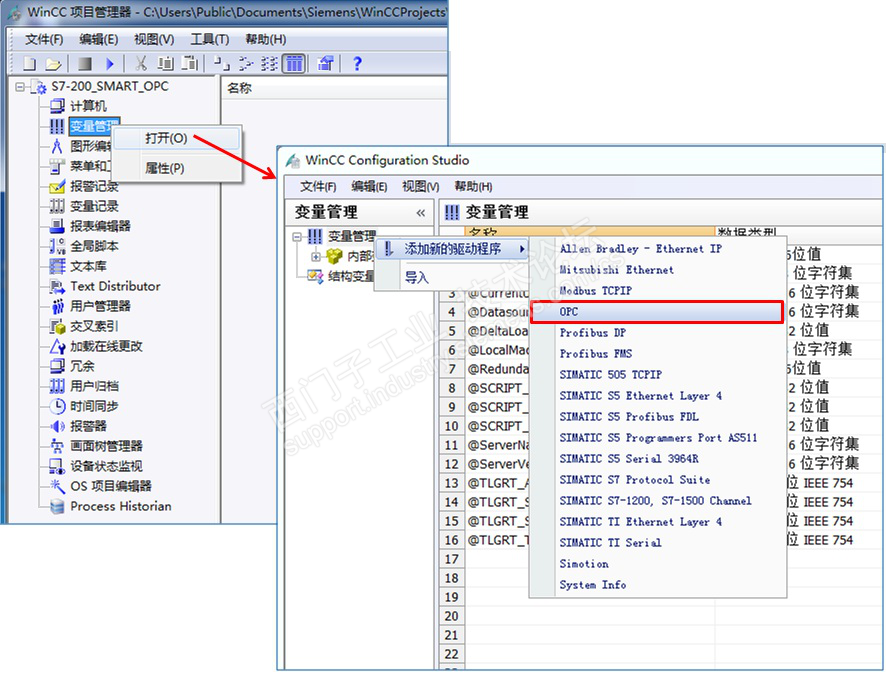

2、添加新的驱动，打开 WinCC 软件新建一个项目，用鼠标右键点击“变量管理”，快捷菜单中选择“打开”。在打开的“WinCC Configuration Studio ”窗口中，鼠标右键“变量管理”，在快捷菜单中选择“添加新的驱动程序”，添加“OPC”驱动。如图下图所示。

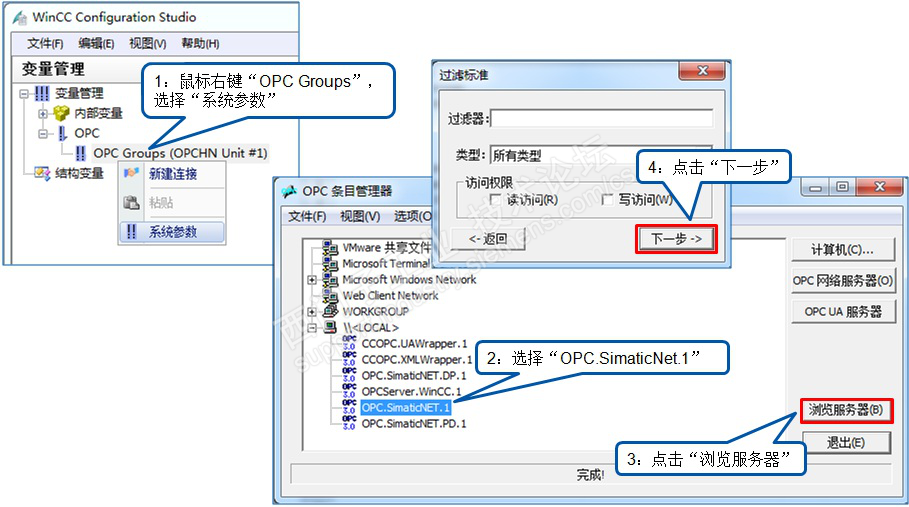

3. 在 WinCC 中搜索及添加 OPC Scout 中定义的变量。首先用鼠标右键“OPC Groups” ，在快捷菜单中点击“系统参数”。在弹出“OPC 条目管理器”窗口中，选择“OPC.SimaticNET.1”，然后点击“浏览服务器”按钮。在弹出的“过滤标准”窗口中选择“下一步” 进行搜索。如下图所示。

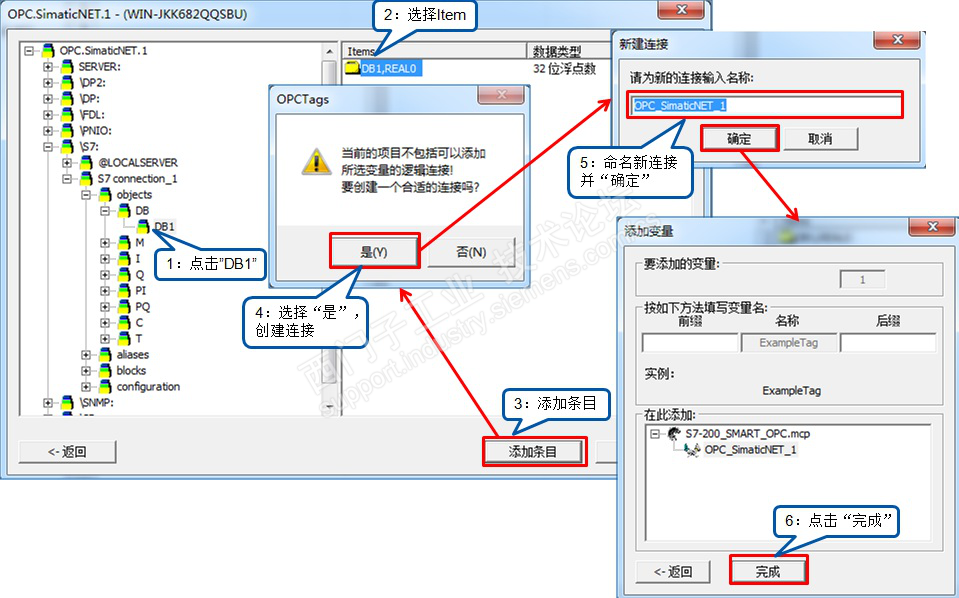

4、建立新连接并添加所需变量。在变量列表中选择所需要的变量，点“添加条目”按钮添加所需变量，此时会自动要求你建立一个新连接，并将变量添加到这个连接中，如下图所示。如果需要添加多个变量，按上述步骤重复添加即可。

5、WINCC 创建画面并监控变量。WINCC 中新建画面，并添加“输入/输出 域”，并为其选择 OPC 变量。激活 WINCC ，即可测试 WINCC 与 S7-200 SMART OPC 通讯。
