第一步，建立结构变量

双击变量管理→右键结构变量→新结构类型→重命名SHEBEI(随意)→点击SHEBEI，点击右边结构类型元素

新建四个基本变量，可根据实际情况来定，我建的是OPEN（开）,CLOSE（关）,ZT（当前状态）,TEST（设备名称）

TEST采用内部变量即可

然后新建结构变量，有多少同类型设备就建立多少结构变量，我这边是55台，阀门建议与设备区分设计子画面。结构变量元素是每一个结构类型元素与结构变量相组合而生成的，无需建立。

第一步完成

第二步，建立子画面

新建PDL画面，在画面属性中将尺寸调成需要的大小，就是你弹窗需要的大小，添加两个按钮，一个文本框，一个指示灯。

按钮1设置为启动按钮，在属性中设置点击鼠标将1赋值OPEN，按钮2将0赋值OPEN

变量不要点进去选，你找不到OPEN变量的，直接手写就行了，注意与之前的OPEN要完全一致

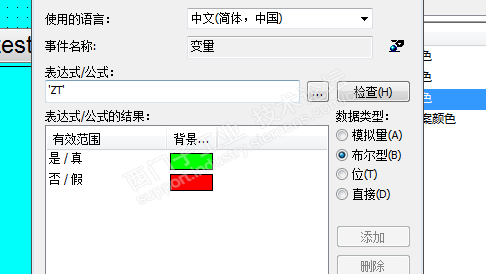

同理指示灯显示关联ZT变量，注意手写的时候是单引号加ZT再加单引号，他会提示你找不到变量，忽略就行。

文本的后面有时间再讲，那个稍微复杂点

子画面建立完毕，其实CLOSE我这里没用到，懒得换图了

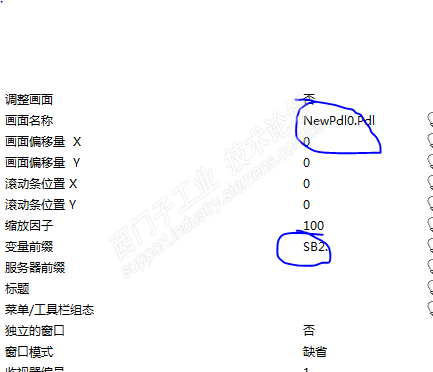

接下来在你需要的画面添加画面窗口，显示属性为不显示，变量前缀为SB1.，第二台设备为SB2.，以此类推。画面选中刚刚建立的子画面。

在设备图标上设置点击将常数1赋给对应子画面号的显示，子画面右上角做个按钮关闭本窗口，如果你画面变量前缀是SB1，那子画面的按钮控制的就是SB1.OPEN这个变量，以此类推。指示灯也是一样，相当于子画面的连接变量前会自动加上你给子画面设定的变量前缀，构成一个新的变量，由于后缀是不变的，所以可以一直使用同一个子画面。注意，你有几台设备就要在主画面上添加多少个子画面，但是打开的其实都是一个画面。

第二步完成

第三步，结构变量关联实际使用变量

在结构变量结构变量元素表里，即SB1.OPEN所在的表，每个变量后面会有关联变量的项，将你所需要控制的变量地址复制过来即可。

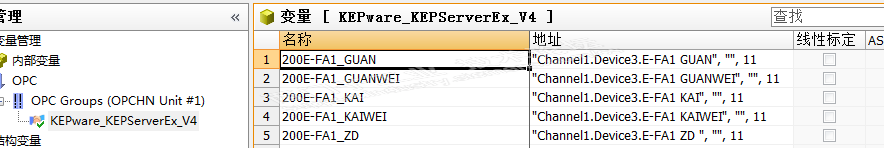

这是我的KEP变量

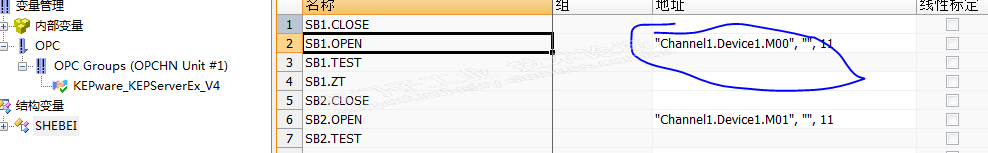

地址复制到了SB1.OPEN后面，重复此步骤即可

第三步完成，当SB1.OPEN置位时，对应的M00也会置位，PLC中可监视到
