前言：

做设备维护的，顶多查变量地址之类的，第一次直接编画面，起因是这样的。

厂里有一条很老的糖果生产线，用的S5控制器，不知道什么原因，几年前进行了小改造：将部分功能用新加的S7控制，S5和S7之间用了一个S5-LAN++的设备进行以太网数据交换。东西很小，直接插在S5上。

（该设备网站：https://www.process-informatik.de/9359-LAN_s5-lan.html/?lang=en_）

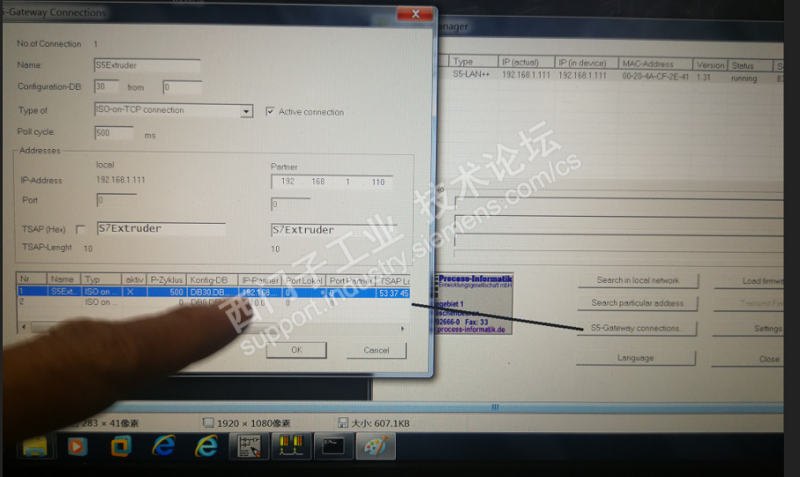

有个专用软件，可以设置S5-S7之间的通讯

S7部分主要是通过糖果直径自动控制流量，而通讯只是将S7的数据传给S5，再又S5传到HMI。生产期间工人需要偶尔切到手动状态人工调节，必须通过HMI知道相关数据。

有一天正常生产的时候经常通讯失败，拆开一看电路板有块发黑。由于没有备件，在未完全报废前考虑增加临时措施——给S7加一块屏。

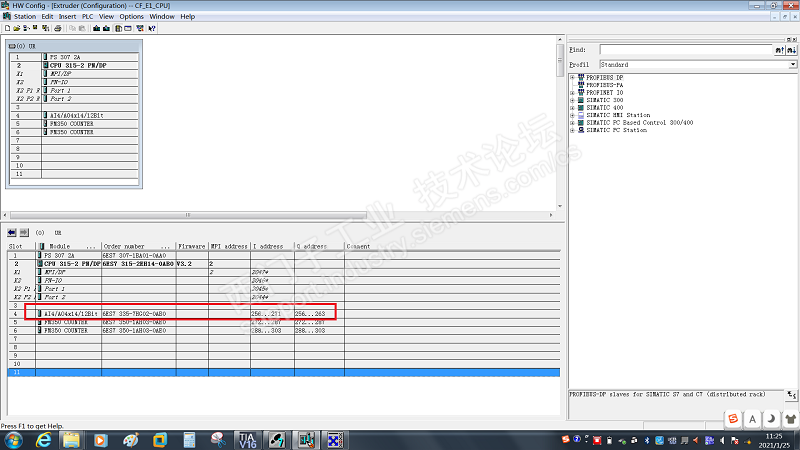

S7的编程比较简单，不过奇怪的是没有看到S5-LAN++的组态，不过不要紧，通过HMI和PLC在线对比，在一个模拟量输入输出模块找到了相关变量，用L T赋值给了DB。

库里的小屏幕只有KTP700,用TIAV16 编辑：

1.KTP700只支持MPI/DP，参照文档先做了根线。https://support.industry.siemens.com/cs/document/91373210/%E5%A6%82%E4%BD%95%E6%AD%A3%E7%A1%AE%E4%BD%BF%E7%94%A8profibus%E6%8F%92%E5%A4%B4%E4%BB%A5%E5%8F%8A%E7%BB%88%E7%AB%AF%E7%94%B5%E9%98%BB?dti=0&lc=zh-CN

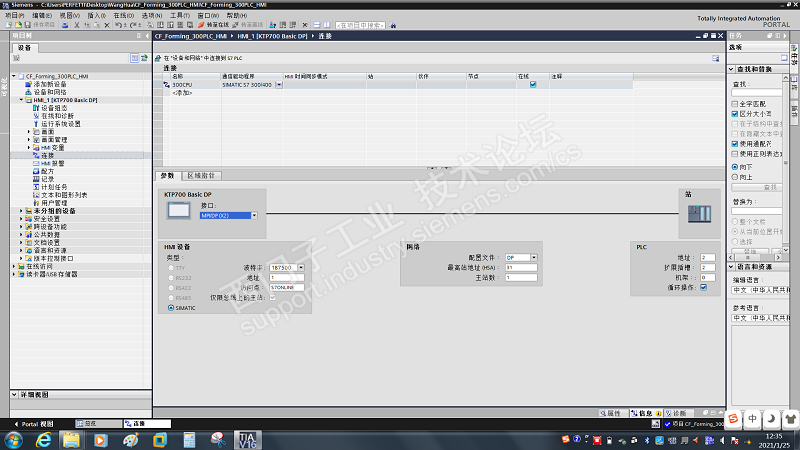

2.添加HMI，设置连接。

3.配置变量

4.添加画面

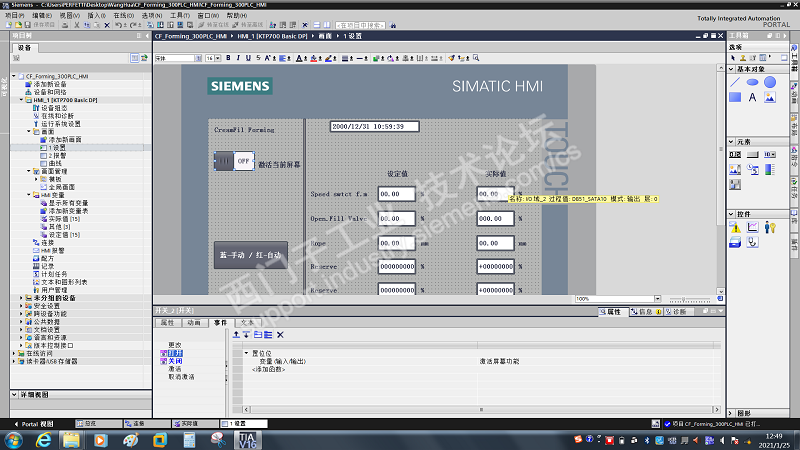

4.1 I/O域

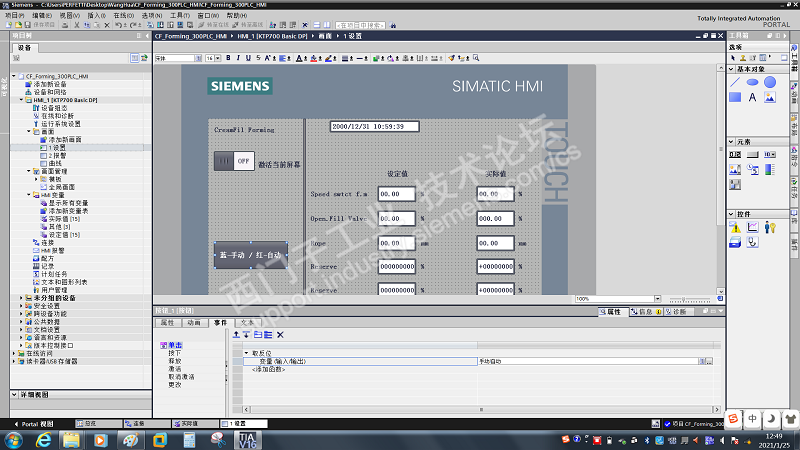

4.2开关

4.3按钮

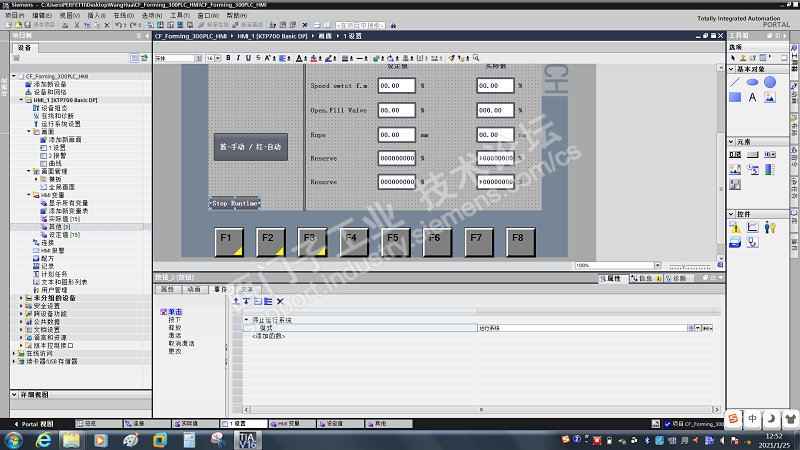

4.4 退出HMI功能，主要调试的时候用，不然进入控制面板还得拔屏幕电源

4.5 趋势图，方便操作工手动调试时做参考
