太钢BOC气体公司SIMOCODE系统应用情况

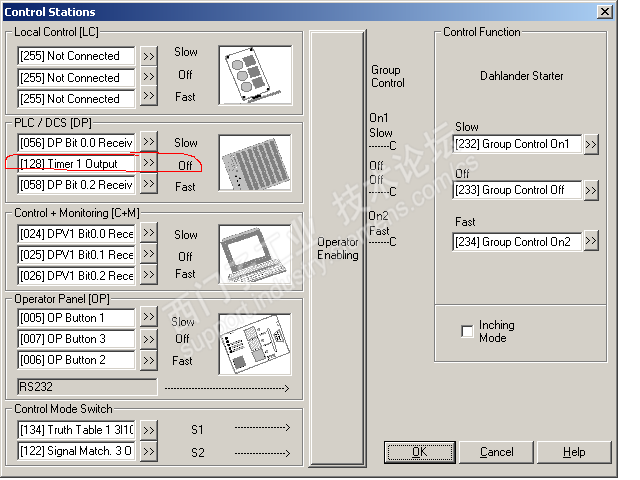

   太钢BOC气体公司引进德国SIEMENS公司的PCS7分散控制系统两套,分别用在5#空分和6#空分，400V及以下电机采用SIMOCODE控制。SIMOCODE控制器安装siemens低压柜中，采用PROFIBUS-DP连接，其DCS 组态控制由DCS工程师站完成，SIMOCODE内部参数在就地通过RS232接口直接输入，不需要从DCS内部组态。SIMOCODE控制电机分布于4个IO控制柜中，每套机组控制31台电动机或电加热器.

3．1 系统组成：

   太钢BOC公司SIMOCODE与DCS系统连接设备分布在9401、9402个控制柜中，独立成系统，每个子系统由以下设备构成：

    （1）3UF50  Simocode-DP基本单元

    （2）两块RS 485 REPEATER

    （3）3UF52  Operator  Panel

    （4）通讯电缆

    （5）直流24V电源，为Y -LINK及REPEATER通讯卡提供电源

    （6）Y  Switch及Y Coupler接口卡件（将两路(冗余）PROFIBUS DP转为一根PROFIBUS DP)

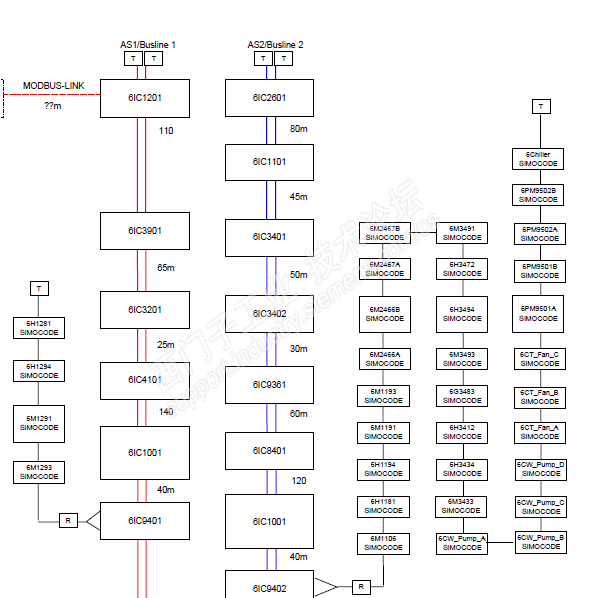

   实际安装原理图参见图3：
