目前我们用的基本是西门子第二代面板。第二代产品集成了以太网口，包括Smart 700 IE和Smart  1000 IE，目前在售的为第二代SMART LINE IE系列。

    SmartLine IE主要有以下优点：

1、64K真彩显示，比较第一代的256色提升了多倍。

2、增加了工业以太网接口（支持自交叉功能）。通过该以太网口可以连接S7-200  SMART和LOGO! 0BA7设备，并且可同时连接多台控制器（最多3台）。

3、扩展了串口通信的功能。

    S7-200 SMART CPU既可以通过本体集成的RS485端口或信号板连接支持PPI协议的西门子HMI设备，还可以通过本体集成的以太网口来连接支持S7协议的西门子HMI设备。当CPU的三个物理接口同时连接西门子HMI设备时（包含信号板），最多的连接资源数是16个。

使用WinCC Flexible 2008 SP4 China组态步骤如下：

1、双击PC桌面的SIMATIC  WinCC flexible图标可以启动WinCC flexible，在启动画面中选择“创建一个空项目”。鼠标左键单击“创建一个空项目”后，打开“设备选择”界面。在该界面选择所使用的设备，本文以Smart 1000 IE为例。

2、在WinCC flexible的主工作窗口中，展开左侧树形项目结构，选择“项目”>“通讯”>“连接”，双击“连接”图标以打开“连接设置”的属性窗口。如下图所示。

3、在“连接”窗口中双击名称下方的空白表格，或者右击鼠标选择快捷菜单中的“添加连接”可以添加与CPU的连接。如下图。

4、添加连接后，根据项目需求用户可以修改默认的连接名称“连接_x”，并选择“通讯驱动程序”和是否在线。由于连接的设备是S7-200 SMART CPU，所以在“通讯驱动程序”下方的下拉菜单处选择“SIAMTIC S7 200 SMART”作为通讯驱动程序，同时激活在线连接。

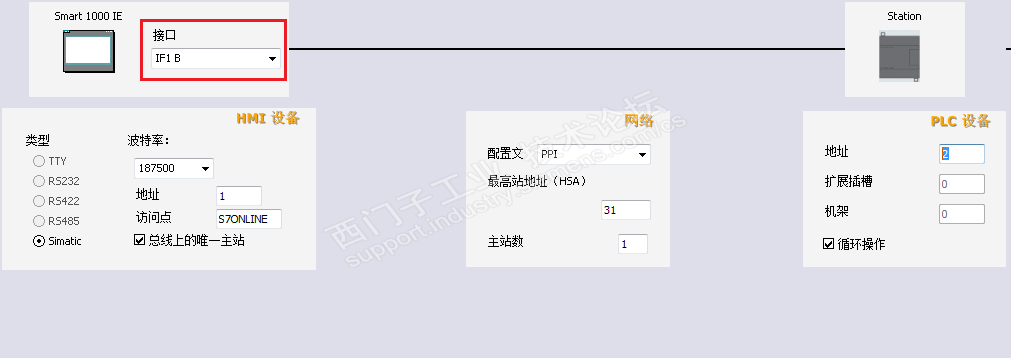

5、设置连接参数。首先选择Smart 1000 IE的接口为“IF1  B”，即触摸屏的RS422/485物理接口。选中该接口后，该接口的参数设置窗口将在其下方自动显示。设置触摸屏的通信波特率为187500，站地址为1。

接着在“网络”窗口选择“PPI”为通信双方的通信协议。最后在“PLC设备”窗口设置CPU的站地址，此处设置CPU的站地址为2，如下图所示。

6、设置S7-200 SMART CPU的波特率和站地址。在STEP 7 Micro/WIN SMART软件的项目树中选择“系统块”，然后按“回车”键，即可打开“系统块”窗口。为CPU的RS485端口设置的站地址和波特率必须与图6的配置保持一致，CPU的站地址为2，通信波特率为187.5  kbps。

7、要将配置好的项目下载到Smart 1000 IE设备上，首先要保证HMI设备的通信口处于激活状态，可通过HMI设备的“Control  Panel”>“Transfer”进行设置。如果选择串口方式下载项目，首先需要勾选“Serial”右侧的“Enable  Channel”。

8、使用Siemens原装的PPI编程电缆下载项目。接着在WinCC  flexible 软件的菜单栏选择“项目”>“传送”>“传输”。单击“传输”即可打开“选择设备进行传送”窗口。在“选择设备进行传送”窗口，用户可以选择传输模式为“串行”或“串口（通过USB-PPI电缆）”，在此选择后者进行使用Siemens原装的PPI编程电缆下载项目传输。

9给Smart 1000 IE设备断电再上电后，HMI设备将会出现启动画面，单击Transfer按钮，使HMI设备处于“传送”模式。

10、接着在WinCC flexible软件中选择“项目”>“传送”>“传输”，单击图11中的“传送”按钮，待HMI设备中的传送状态显示为“传输完成”时，至此已成功通过串口模式将项目传送到HMI设备。
