2019年，任职于厦门一家专门做CCD的公司，主要做锂电公司的检测，包含箔材料的破损，涂料的漏涂，产品尺寸的检测，主要客户为CATL。12月份，对方的设备引进部门提出一个要求，要求我们做一台简单的移印机（在极耳上用印刷码，原先使用打孔，用于分EA）。

      经过我司研发部门设计。总体图如下

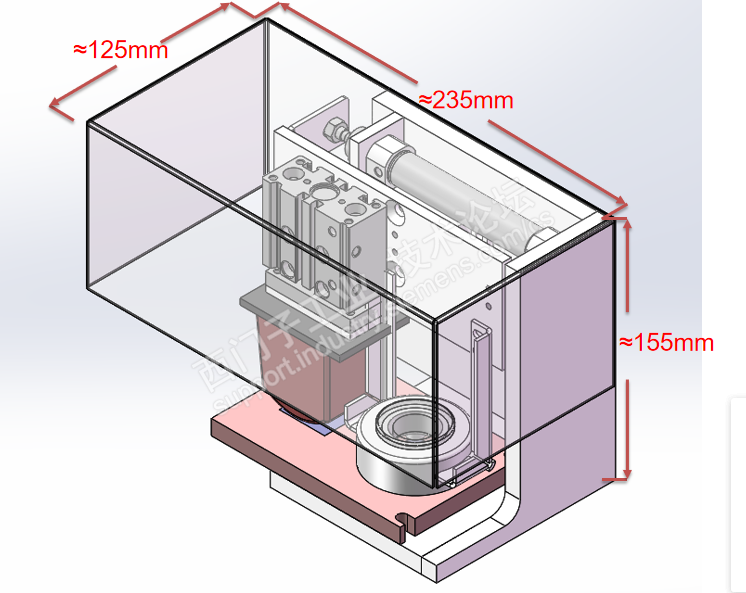

移印机如下：

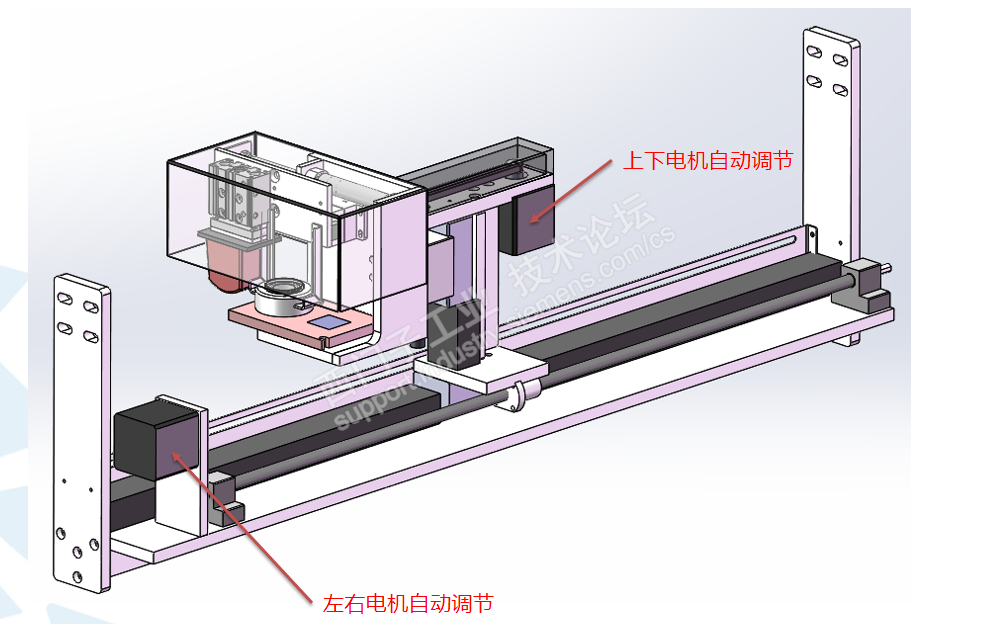

移印机支架如下：

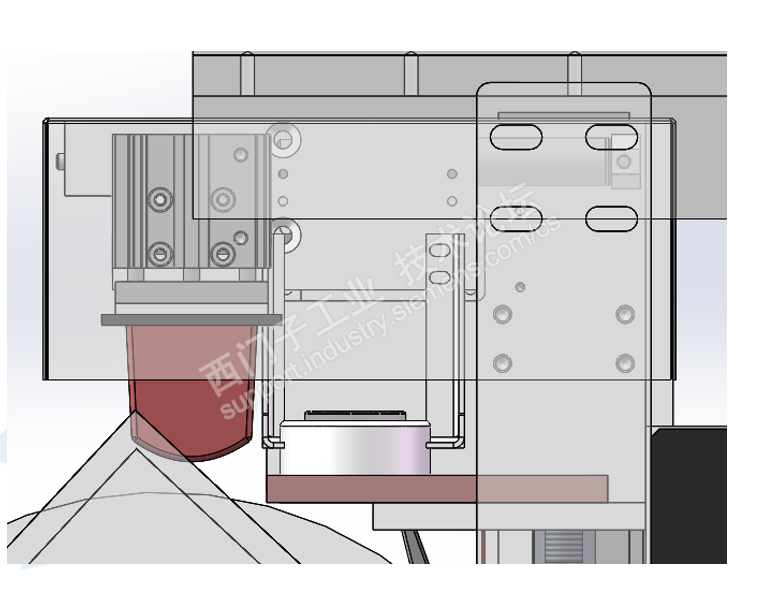

待机位置如下：

取墨状态：

打印&加墨状态：

       设备工作原理：移印机上电处在初始状态，在待取墨位置，在接收到隔离膜机信号，气缸向下取墨，取墨时间在触摸屏上可以进行设置，取墨完成，气缸向上，到位完成后移印机移动到印刷位置，到位，气缸向下，到位完成后等待（时间作为参数在触摸屏上也必须可以设置），时间到达hoist，气缸向上，移印机回到初始位置，等待下一循环动作。

      以下为客户发过来的技术要求：

     1. 设备名称：隔离膜移印机；

     2. 设备规格：

       电源电压：单相 220V  50Hz

       气压： 0.6Mp

       根据技术要求，选择电气元件，PLC选择Smart 200 PLC,断路器，交流接触器选择施耐德，触摸屏选择威纶触摸屏，伺服电机选用松下电机，气缸传感器一般选择自己佩带，开关电源选择明纬开关电源，其它电气元件选择普通电气元件即可。

      1）在设备安装完成后，先用万用表测量交流电路，直流电路是否短路，交流与直流电路是否短路，检测完成，上电，对IO点进行确认，保证IO点与电气图纸的IO点一致，以免程序灌进去以后误动作；

      2）设备的时间参数很重要，要根据实际印刷情况进行调整，调整到印刷最好情况，并且根据材料工艺不同，参数也个不同，故而需要设置不同品种；

     3）因为气缸到位磁性传感器配套，配套传感器为两线式，当时安装时正好在出差，接线为另外一个同事在处理，他以前没接过，故根据经验接棕色接24V，蓝色接输入点，结果传感器在感应位置没有亮灯，后面根据说明书棕色接0v，蓝色接输入点OK .

另外说明一下，我司接这台设备是为接后续印刷完成后的检测设备。
