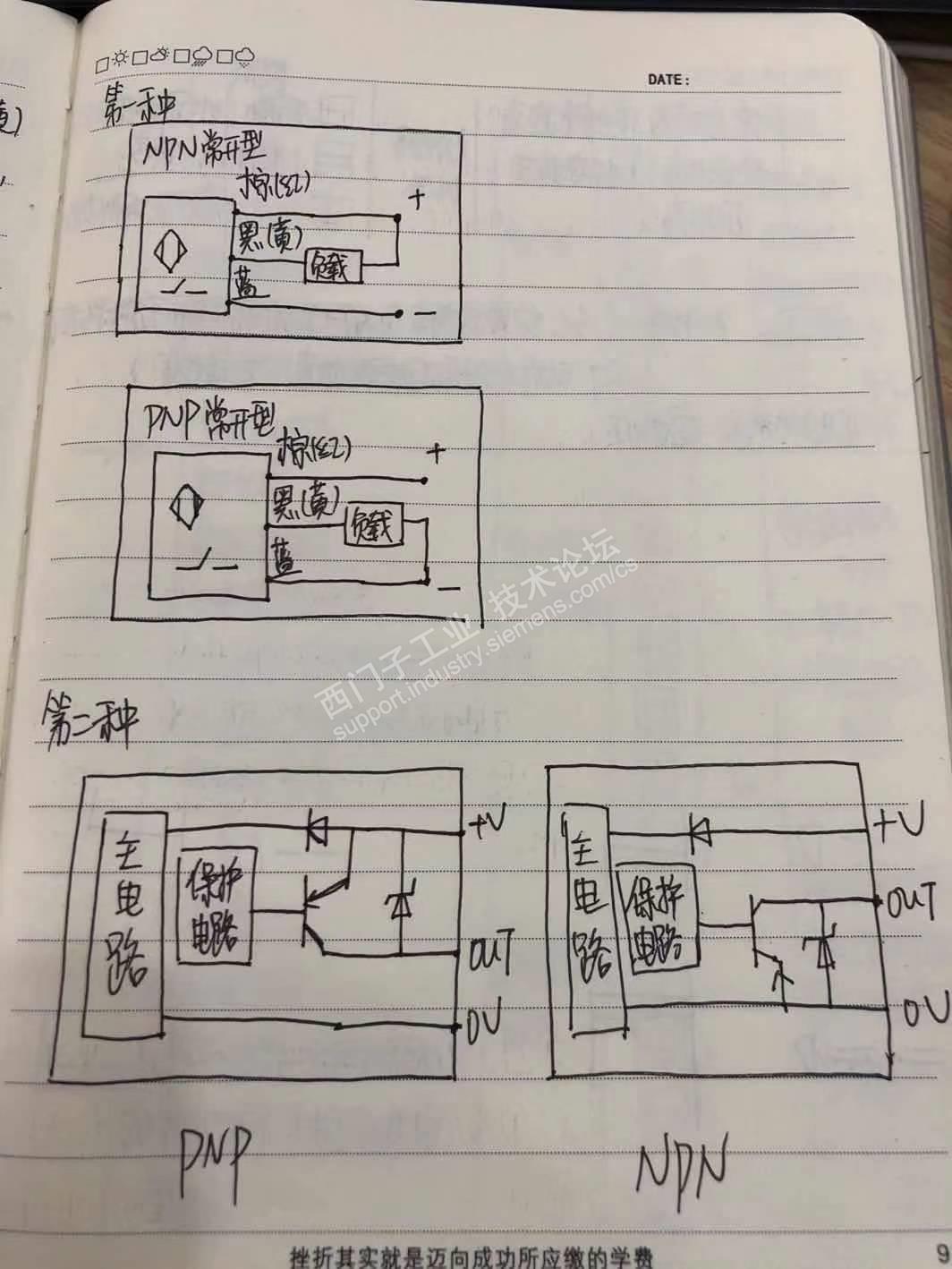

刚学完1.3小节，结合我自己的生产经验来说说PNP和NPN的区别吧。图片中所示的第一种接线是课程所展示的，第二种应该是最常见的接近开关的集电极开路输出的原理图。

先看图中的第二种，理解了第二种原理可以更好的理解第一种接线方式。

PNP:PNP型接近开关用于负极共点（COM），传感器内部开关是信号输出线OUT与VCC（+V）电源正极相连，相当于信号输出高电平。

NPN:NPN型接近开关用于正极共点（COM），传感器内部开关是信号输出线OUT与GND（0V）电源负极相连，相当于信号输出低电平。

再看图中的第一种，图中的NPN和PNP可以理解成是对输出点的电流方向来说的，或者也可以理解为电位的高低。

注；图中所示的接近开关均是三线制，且均是ON型。

       图片是自己理解后自己画的示意图，可能不是很完善，望理解。
