对于例子程序的补充说明：

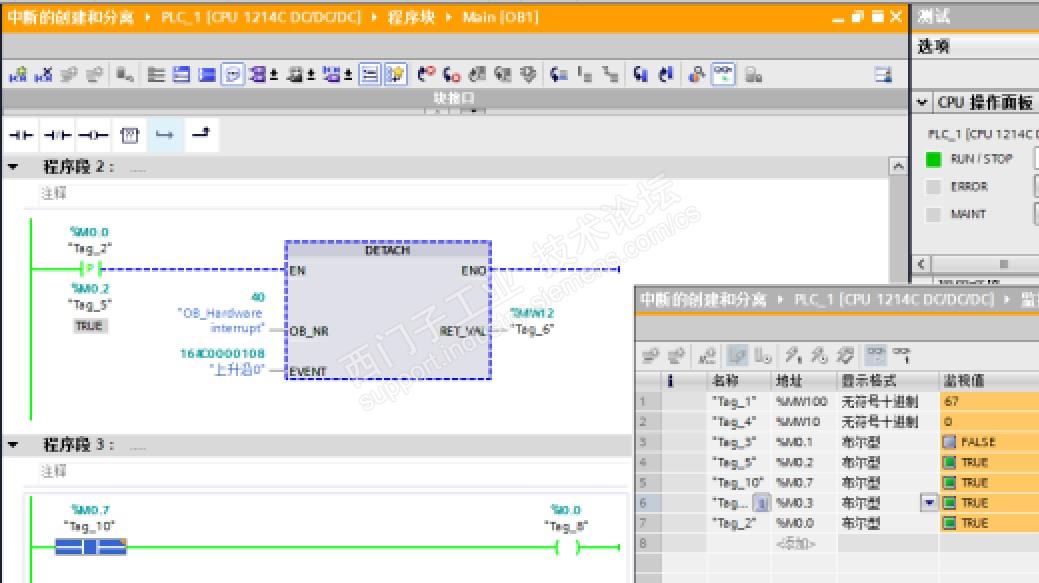

  上述验证程序的原理是，当启动plc后，plc因硬件定义的I0.0上升沿外部输入中断生效，当此时有I0.0的外部输入信号上升沿输入时，触发外部输入上升沿中断（OB40）。由于，我在OB40中编辑了一个比较ADD（INT）加指令后面挂了M0.0的线圈，所以，外部输入中断执行后M0.0 =1的结果，注意，这个M0.0始终为1的，因为，纵然我分离中断后再次调用OB40后，这个M0.0的状态因为没有其它程序段复位它，使它一直“保持”了始终为1 的状态，这个现象类似于200SMART程序中的SM0.0无法产生沿一样。所以，当再次触发OB40时，中断分离程序将由于触发DETACH指令使能端，无法再次产生沿而无法触发中断分离。因此，如果我没有复位M0.0，外部输入中断分离指令是无法再次触发。使能M0.3 = 1一个沿后，外部输入中断将继续出发生效。

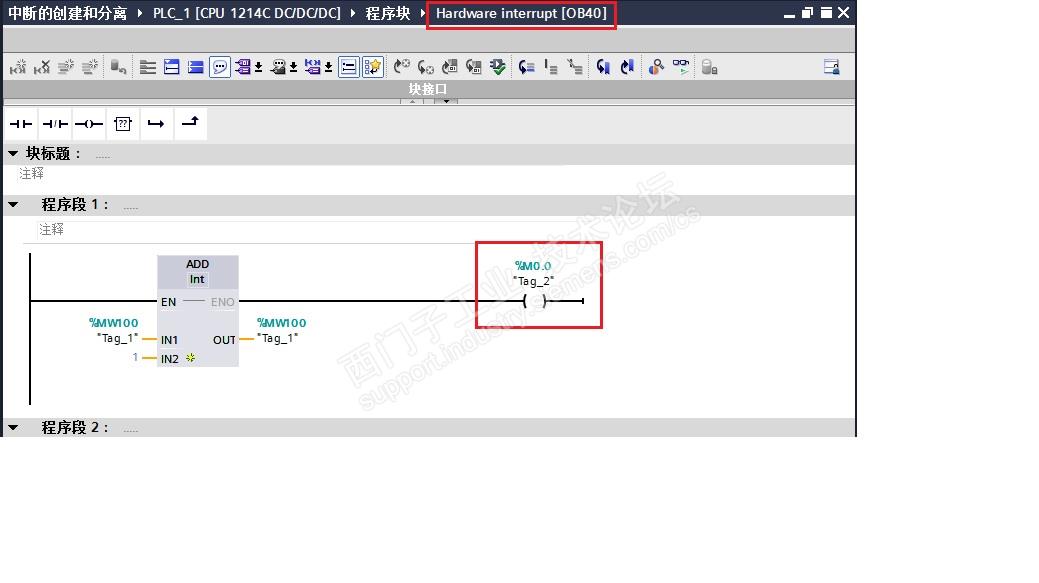

OB40：

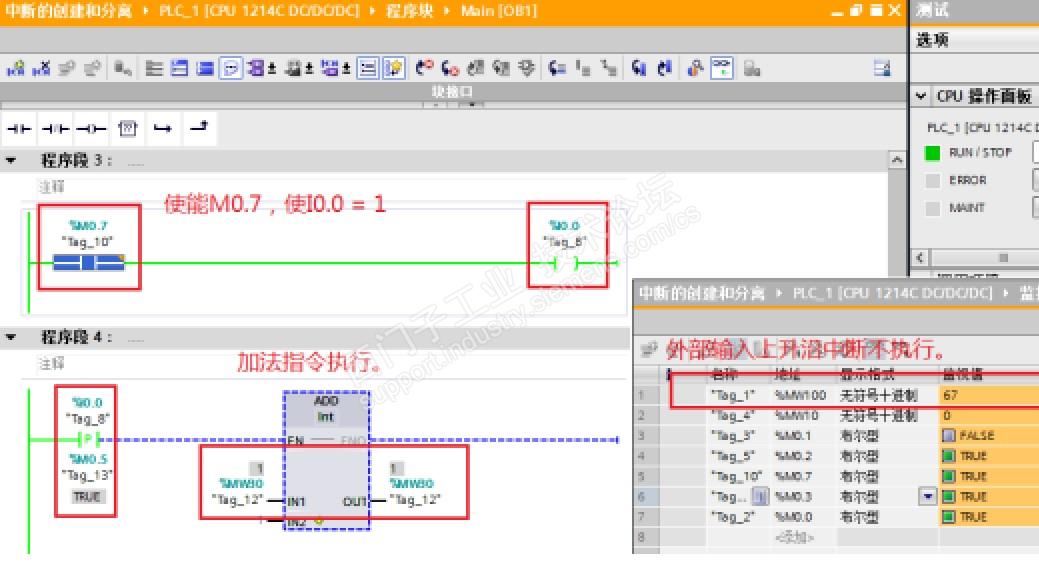

 另外，对应于I0.0的外部硬件输入，我也尝试着利用西门子支持线圈写入I地址区的惯例，试着利用M地址使能I0.0，触发外部输入中断的结果是无效的。

如果将这个I0.0触发其它普通指令仍然有效，图示：

   由此，说明I0.0上升沿输入中断，必须是外部端子输入为1时才有效，程序内部给定的值将不执行外部输入中断指令，实际上这个中断全称也已经说明的“外部硬件输入”中断的含义。
