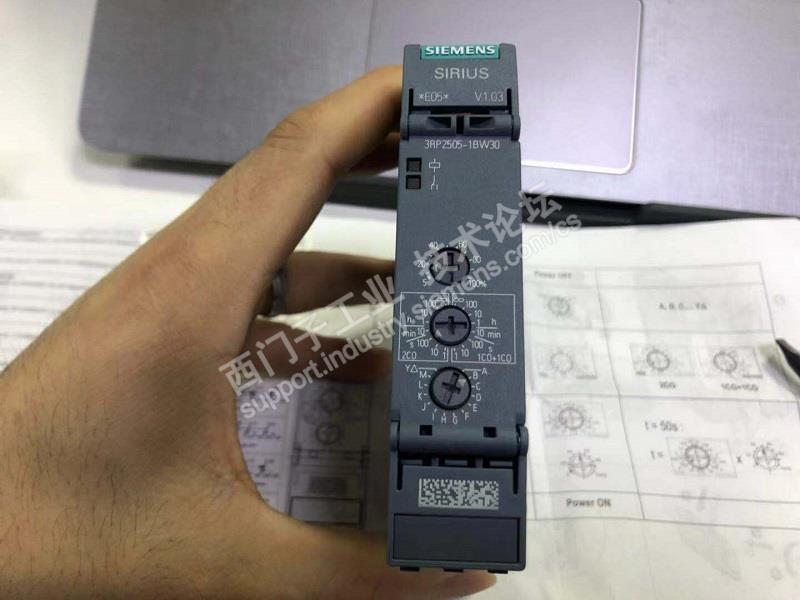

一直都很喜欢西家的产品，这次又幸运地得到了试用这款时间继电器的机会，我收到的型号是3RP2505-1BW30，打开包装盒就很喜欢它的制作工艺，如下图：

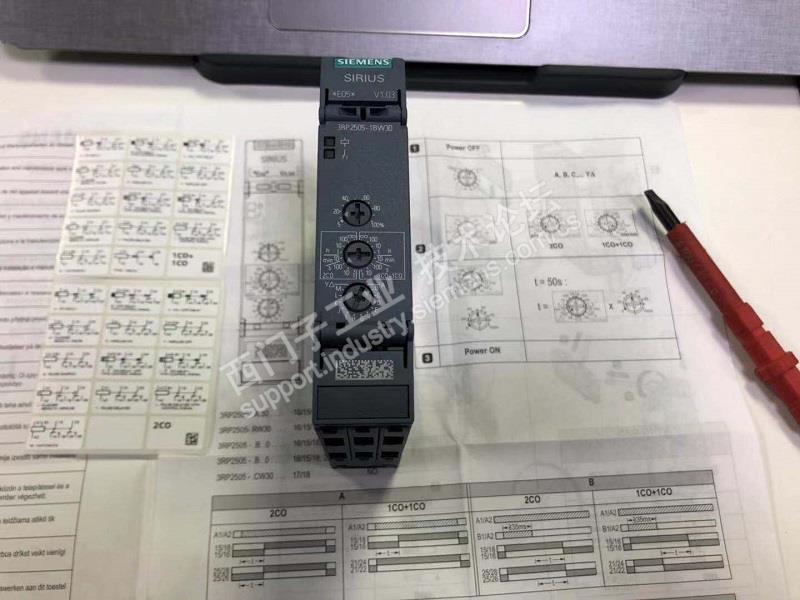

两个指示灯显示模块的状态；

三个可调旋钮（从下往上）可以调整模块的工作模式、触点是延时触点还是瞬动触点以及延时的具体时间倍率%；

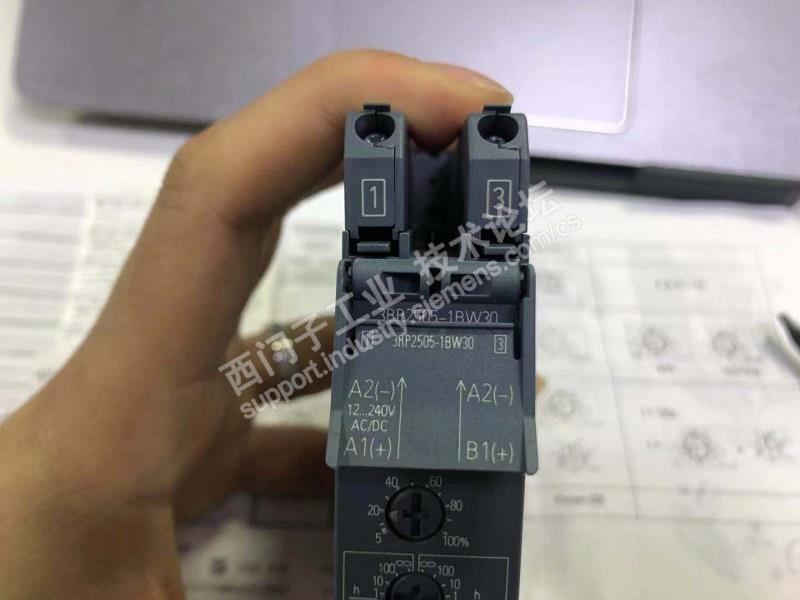

上盖打开，可以看到电源接线端子及布局图，如下所示：

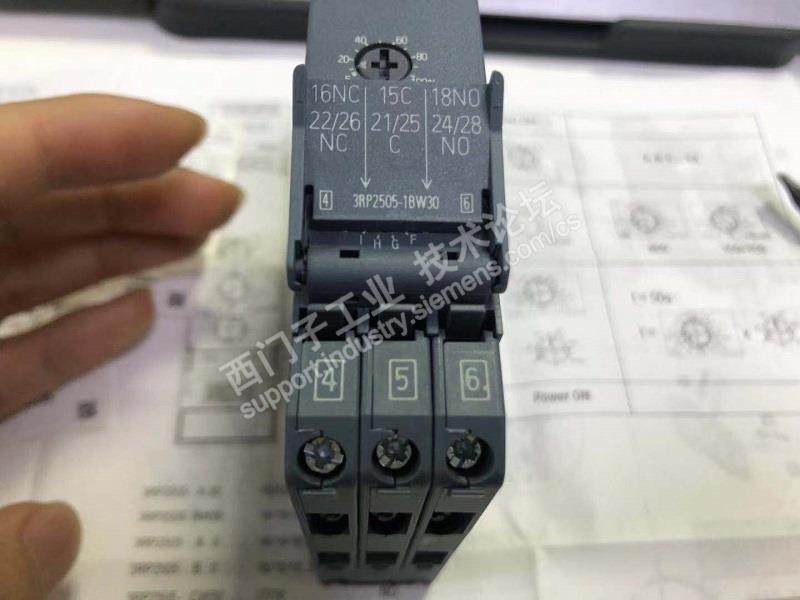

下盖打开可以看到触点的接线端子和常开、常闭及公共端的布局，如下所示：

附带的说明书上详细介绍了各种工作模式下，触点的动作时序图以及如何设置不同时间基准的具体时间值；

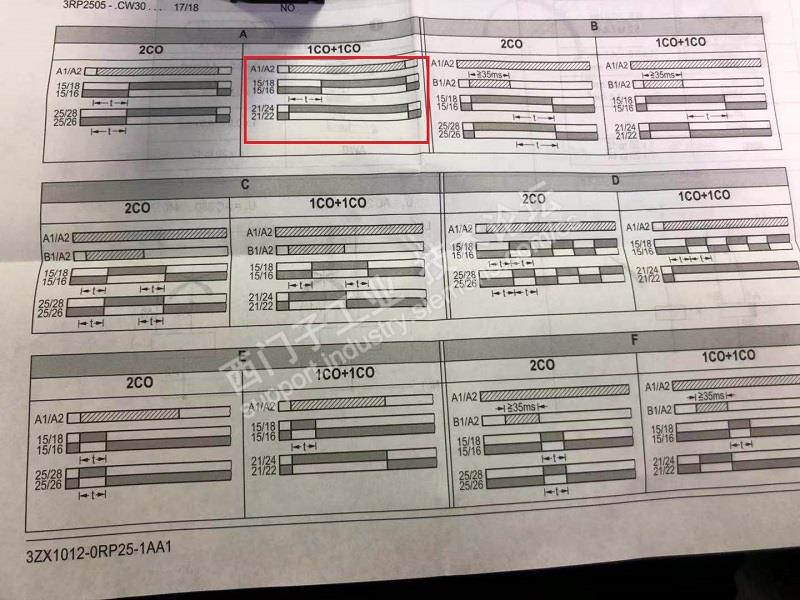

例如：将模式调整为A模式、触点为1延时+1瞬动，如下图的时序图所示：

21/24常开触点瞬间闭合；15/18常开触点延时时间t后闭合；

延时时间t的计算公式为：时间基准值*倍率（%），如上图 t=100S*10%=10S

由于手上暂时没有新项目，所以没法进行实物的接线，有机会替换老旧时间继电器再和大家分享。
