下面我就把过程简单说一下！

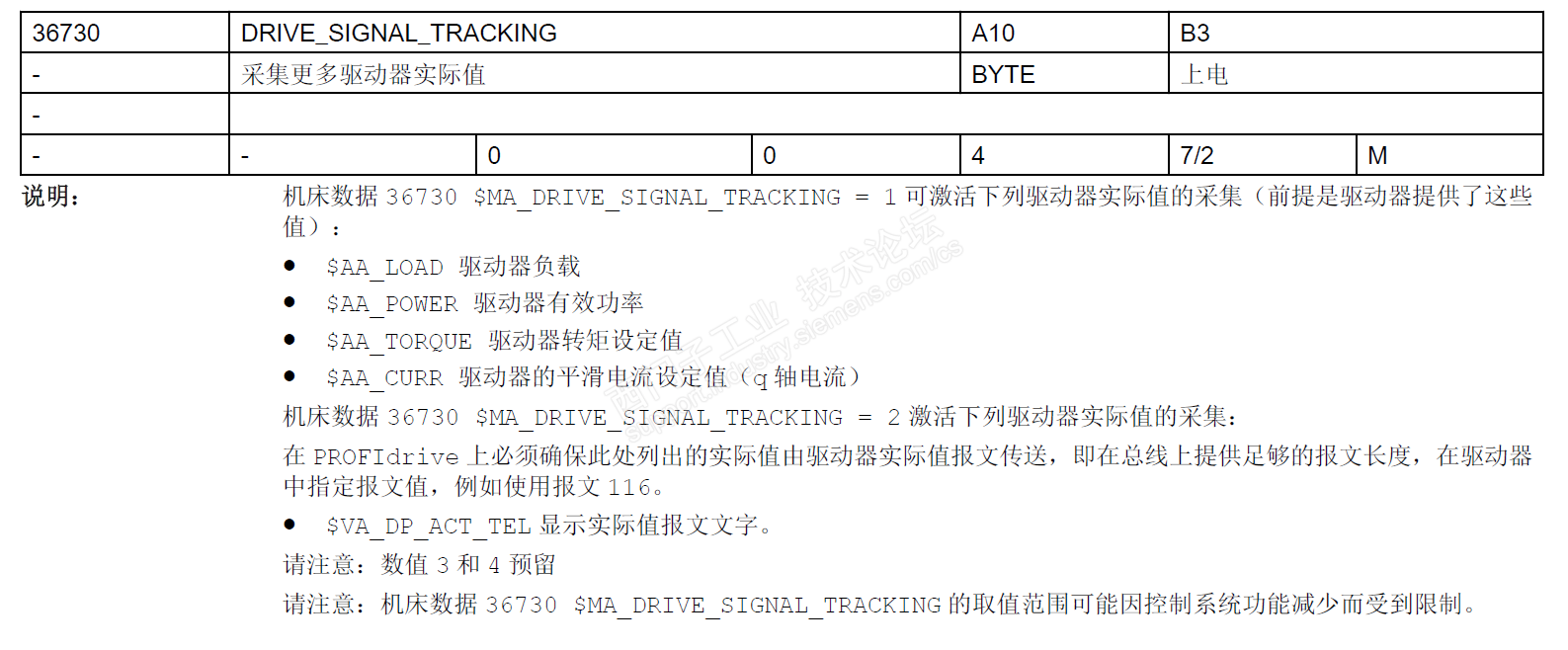

首先要先把机床轴数据的36730设置为1,开通采集驱动负载实际值,参数具体含义看下图

开通以后用使用nc变量选择器选择需要读取的aaload变量，如果不熟悉可以点开下方链接会直接跳转到哔哩哔哩查看我之前录得视频

840dsl数控系统用FB2 FB3功能块读写NC变量

https://b23.tv/WX27Wb

步骤简图如下
先打开选择器

按Ctrl+F键 搜索aaload变量

选择第一个c区变量

定义全部定义为零，后期方便在plc中更改要读的轴号

也可直接设置1通道4轴，设定后就不用在plc中设定了

选择完成

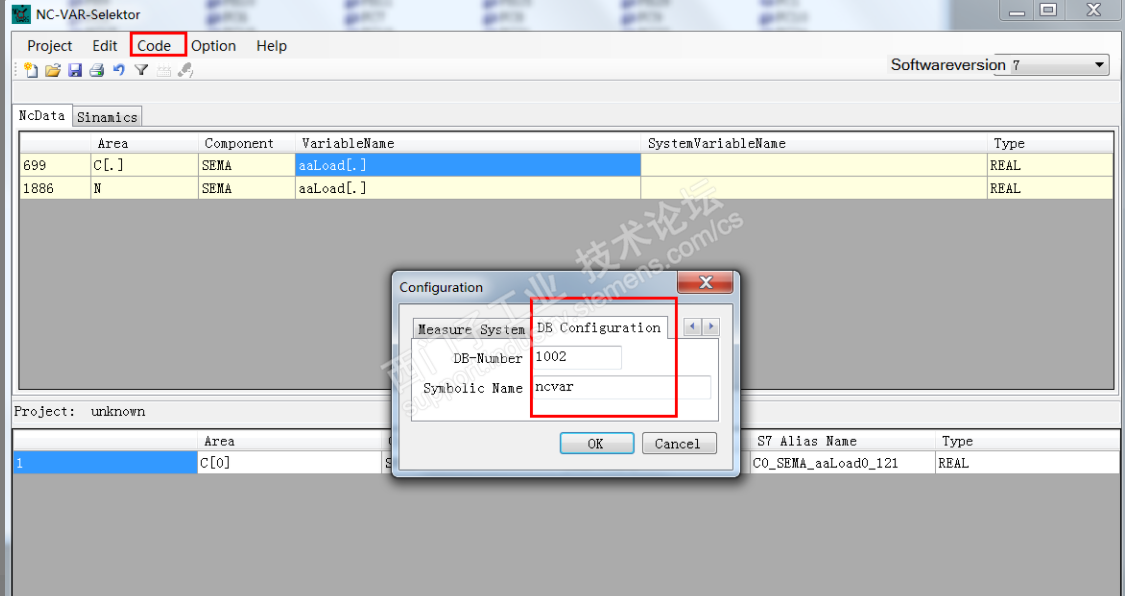

设定plc中生成的DB块号，此号可以自由设定，只要不和plc中的其他块冲突就行

然后保存

在plc中导入刚才保存的awl源文件并编译最终生成了db1002

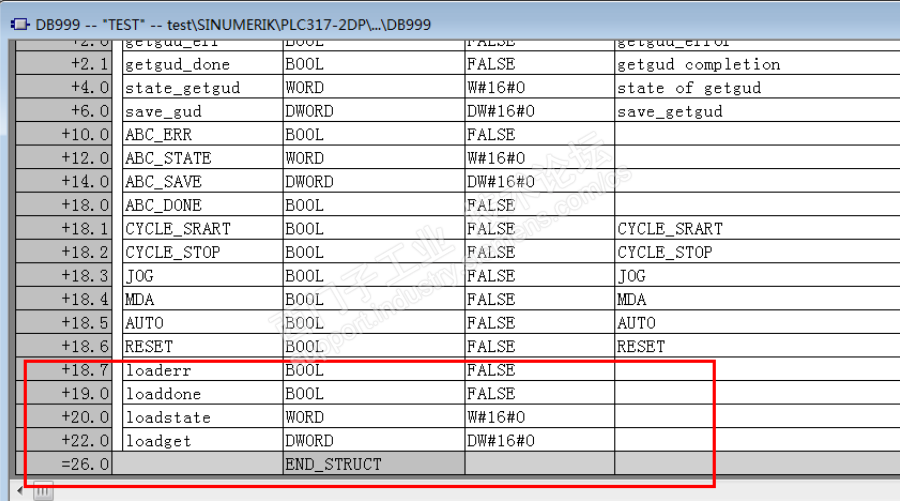

然后在DB块中或者M中设定读取变量需要存的地址，我设置在了DB999块中

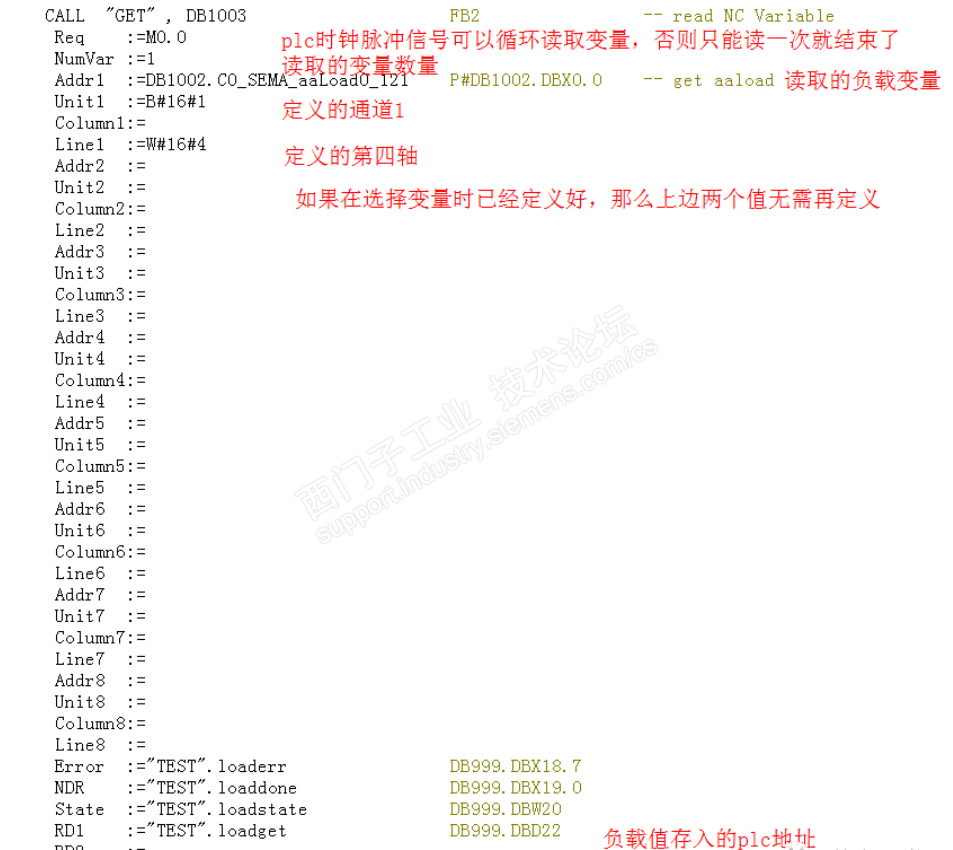

然后调用FB2块，并定义背景数据块，我定义的是DB1003，设置读取变量地址及存入地址，注意unit和line读取的变量不一样意义也不一样，具体在选择变量时查看！req那里一定要用脉冲，不能是bool型变量！脉冲频率越高读取的精度越高！

如果还是不清楚的，请点击下方标题链接跳转到哔哩哔哩观看以前的视频

840dsl数控系统用FB2 FB3功能块读写NC变量

https://b23.tv/WX27Wb

我在MDA模式下给主轴一个转速通过倍率调整转速

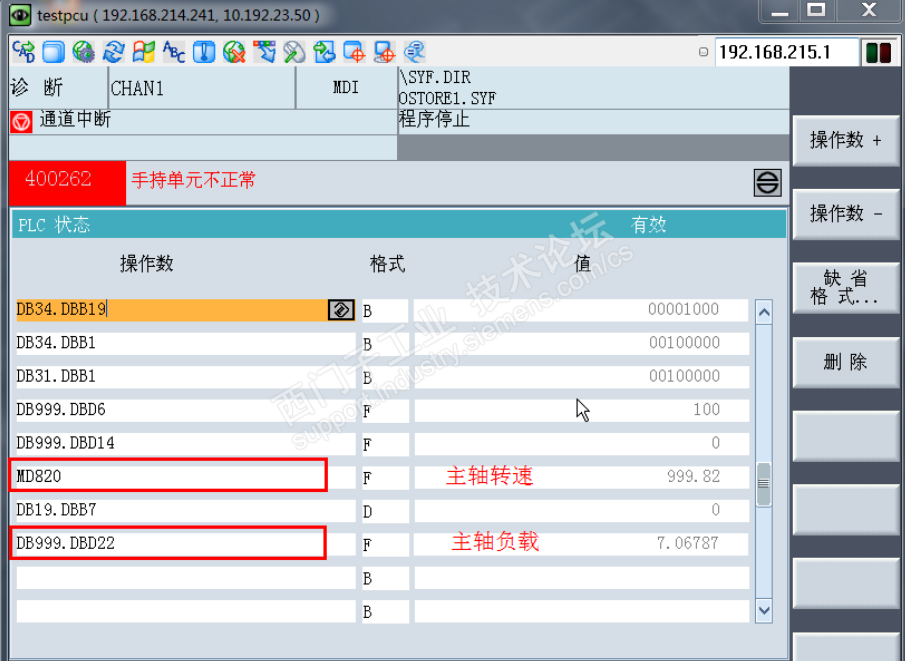

截了两张图，分别是转速500和转速1000

plc程序已存入网盘，此程序也包括了以前视频的程序，在FC1里可以查看。部分程序添加了英文注释！不是炫耀啊，只是为了练习英语！本人英语并不好！此程序是在我们试验台上测试用的！

下边是网盘地址，如有过期请联系我

链接:https://pan.baidu.com/s/18beNNYVTZjVDxQkZMdj9IA

提取码:02vf

或者直接下载下方的压缩包也可以

test.zip

我在本论坛分享的其他视频链接帖子，点击下方文字即可跳转

自己录得西门子840D系统一些功能的使用及画面开发等相关视频没有任何广告 后续会更新
