首先 整个系统所选设备数量及型号如下：

需要注意的是：1、CPU选型时需同时选用西门子同步模块及同步光纤

                        2、如需电源冗余则建议再选择西门子冗余模块

                        3、应尽量选择西门子的工业交换机

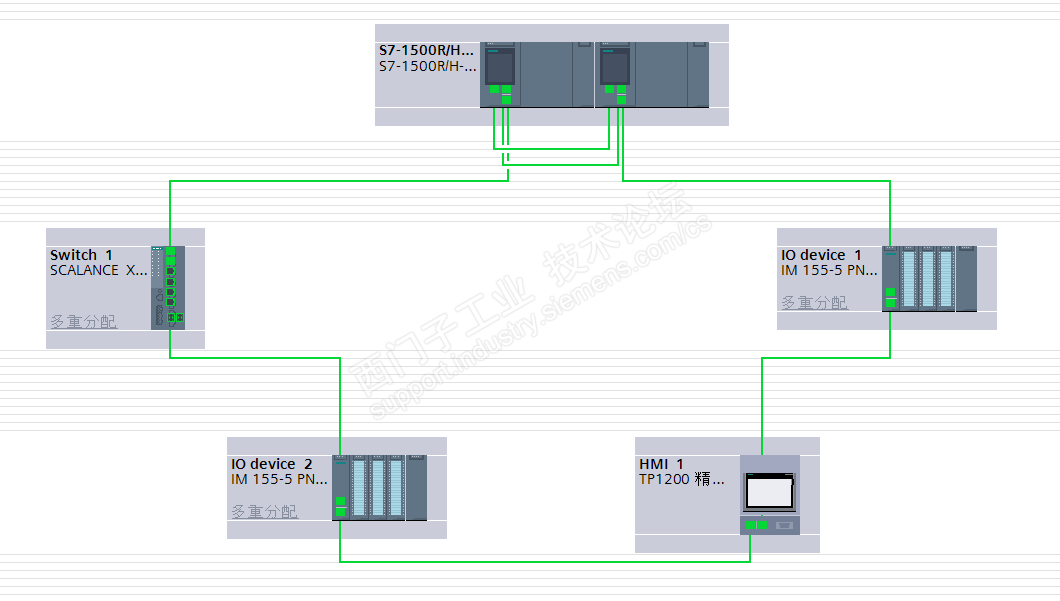

拓扑结构如下：

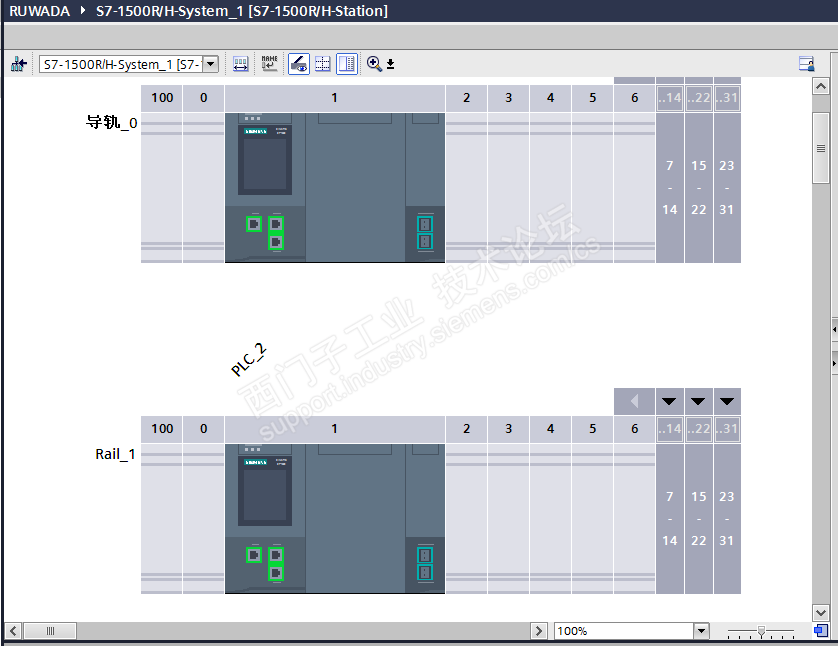

硬件组态添加后会自动出现两块CPU

两块CPU可互为主备

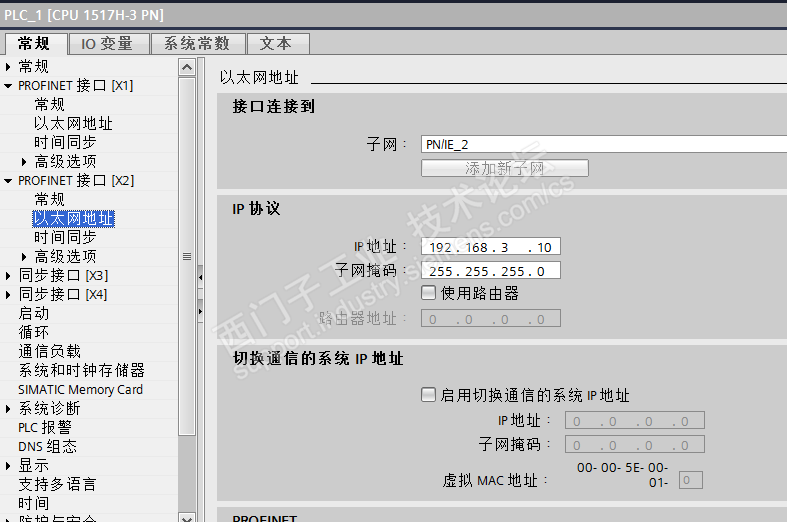

然后需分别给两块CPU的两组profinet接口分配IP地址，需要注意的是此处，X1接口所在子网与X2接口所在子网应区分网段，X1接口为环网端口，用于与其他设备通讯，X2接口用于主备CPU间相互通讯。同时应启用切换通讯地址，用于与其他设备通讯时的连接，切换通讯系统IP与环网所在网段相同。

介质冗余默认CPU为服务器

在组态远程机架时需为每个接口模块分配IP地址并选择介质冗余角色

在网络视图处为设备分配CPU，选择多重分配

交换机也同样需要分配IP及介质冗余角色

HMI相同操作 但需注意连接时应选择切换通讯的IP地址，否则无法实现HMI的冗余

组态方面大概就是这样了 目前系统已经正常运行一段时间

有不对的地方请大家指正
