回复：S7-1200无法输出脉冲

已锁定

孤独天空

帖子

282
精华

2
被关注

12

论坛等级：侠圣

注册时间：2013-06-07

钻石如何晋级?

发布于 2021-07-14 14:56:27

8楼

展开查看

以下是引用zhaizq在2021-07-14 11:18:19的发言 >7楼：

我记得松下的伺服是通过低电平脉冲控制的，1200本体的输出是高电平吧，你可以用信号板来接，信号板可以高低电平都可以。

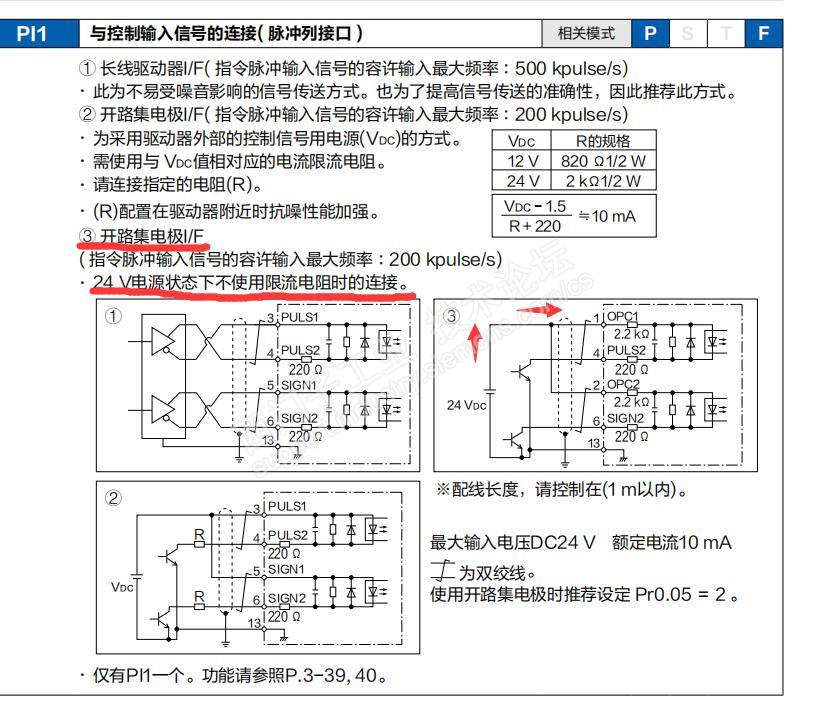

贴一张松下A6伺服接线图

1200本体输出是高电平，难道就接不了吗？非要信号板？

看电流方向，就可以理解：1200的Q（24V）脉冲方向接1OPC1 2OPC2，4PULS2 6SIGN2 直接接0VDC。

日式接4 6控低电平，欧式接1 2控高电平，最终要保证电流方向正确即可。
