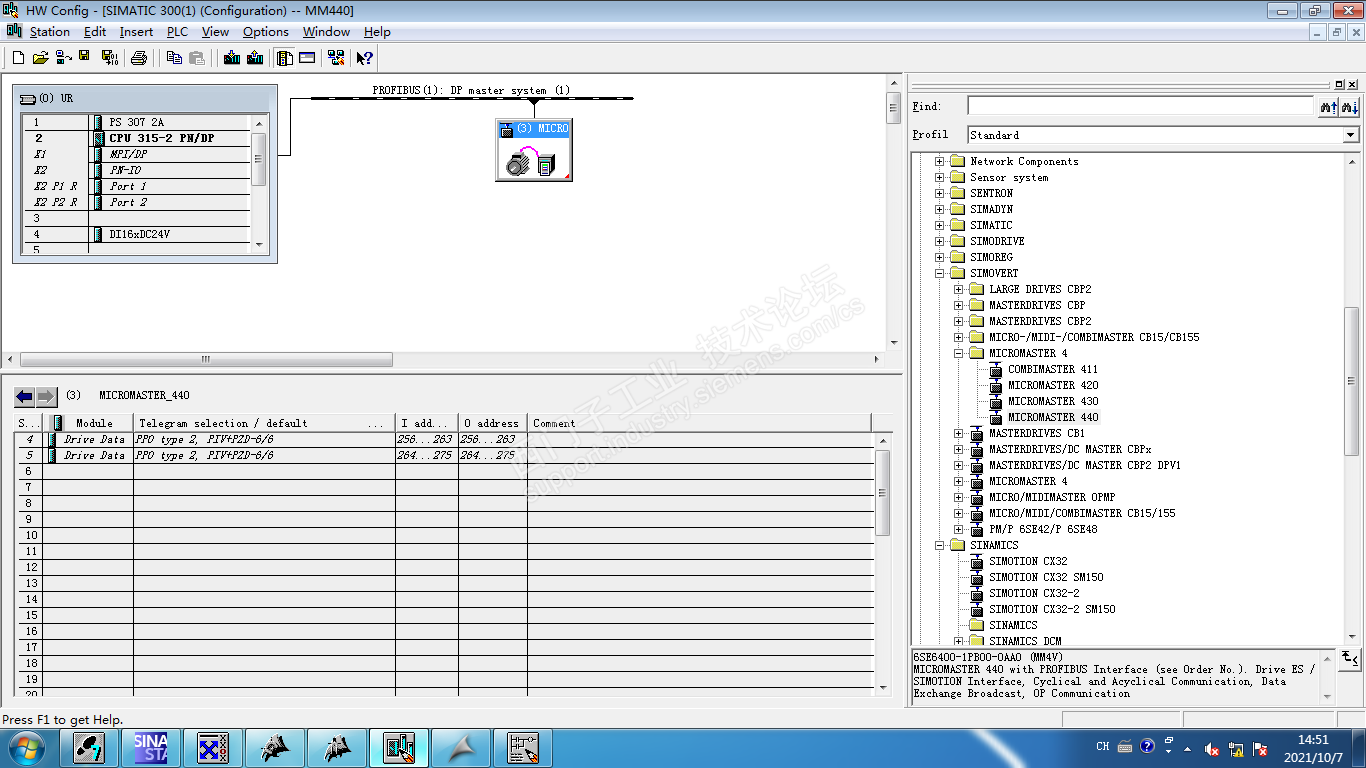

S7-300系统（CPU315-2PN/DP）通过DP控制MM440变频器，Starter V5.1软件通过CPU315-2PN/DP路由利用网线访问MM440变频器；

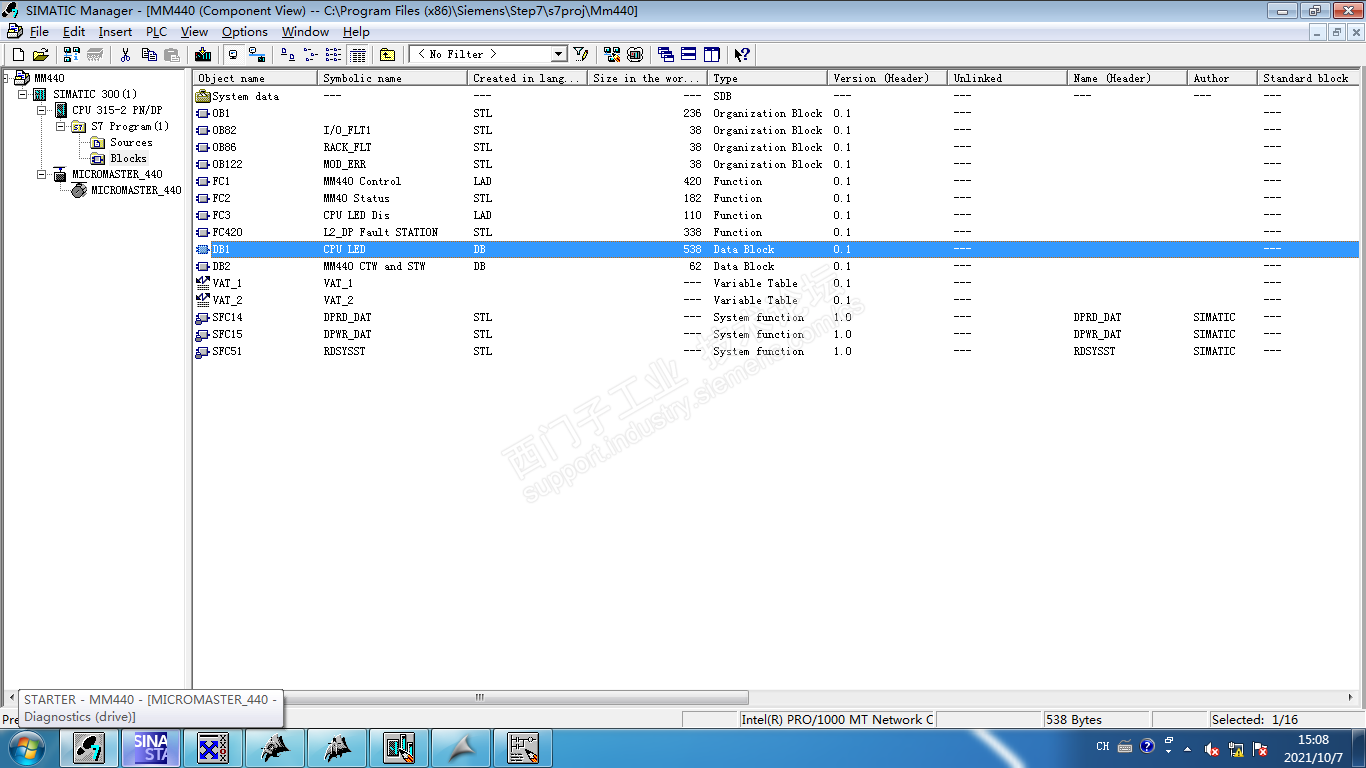

 1）PLC程序部分

 A.利用SFC14、SFC15读写MM440变频器；包括DP从站的诊断（SFC14、SFC15读取DP从站出错（即RET_VAL不为零），及DP从站丢站时（也可以通过SFC51来诊断）触发DP通讯故障）

需要注意的是DP通讯控制MM440变频器时，控制字1的Bit10必须为1；

当MM440变频器运行时，控制字1的Bit10为0时，则变频器保持之前的运行状态；

如果MM440变频器运行之前控制字1的Bit10为0时，则DP通讯无法控制MM440启动运行；

B. 通过SFC51系统功能块来获取CPU315-2PN/DP指示灯的状态;将数据存放到DB1中；前两个字节表示指示灯的类型，表示SF还是BF灯等等；第三个指示灯表示灯是亮还是灭，如果为1则灯亮，如果为0则灯灭；第四个指示灯表示灯是否闪烁，如果为0表示不闪，为1表示正常闪烁（2HZ），为2表示慢闪（0.5HZ）；

2）HMI画面

上面PC、S7-300、MM440、电机图标在Siemens HMI Symbol Library 1.4.1（WinCC V7.0 SP3亚洲版）可以找到；

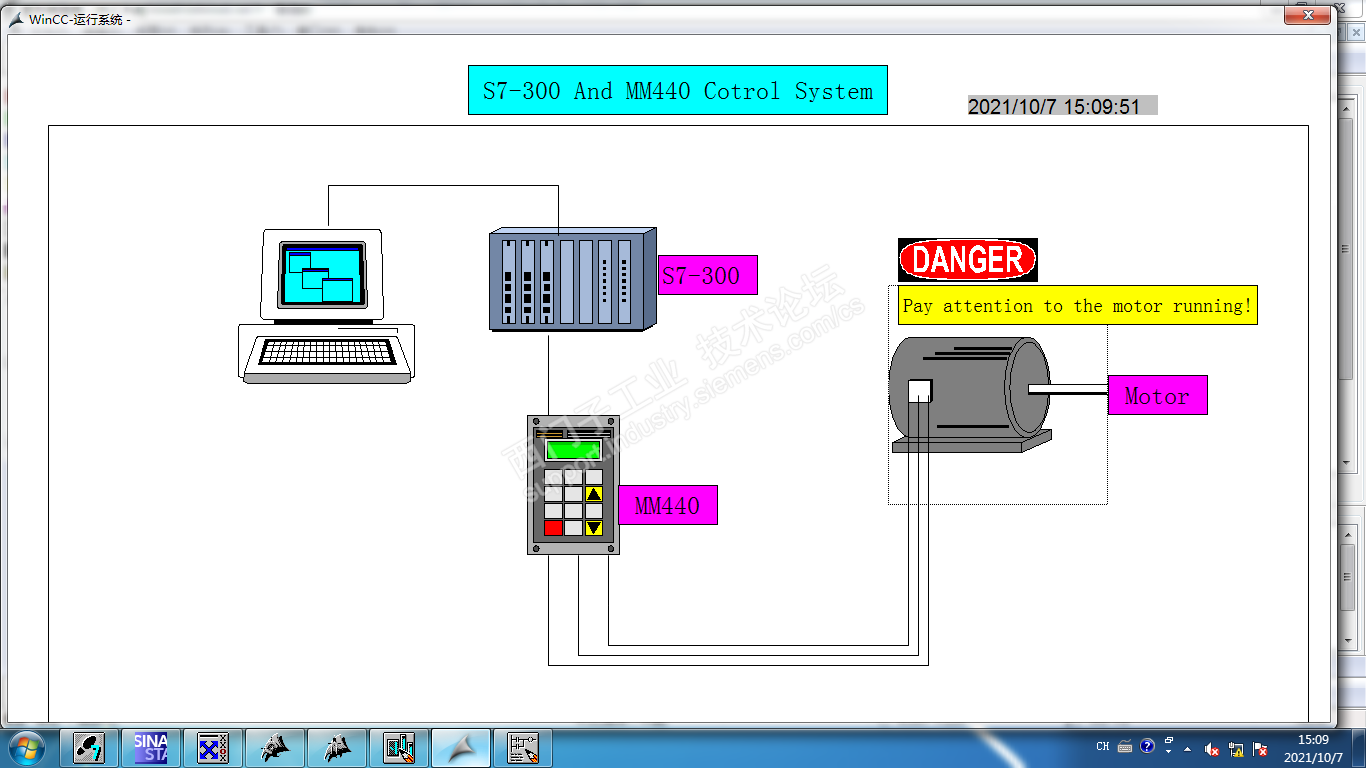

a. HMI画面

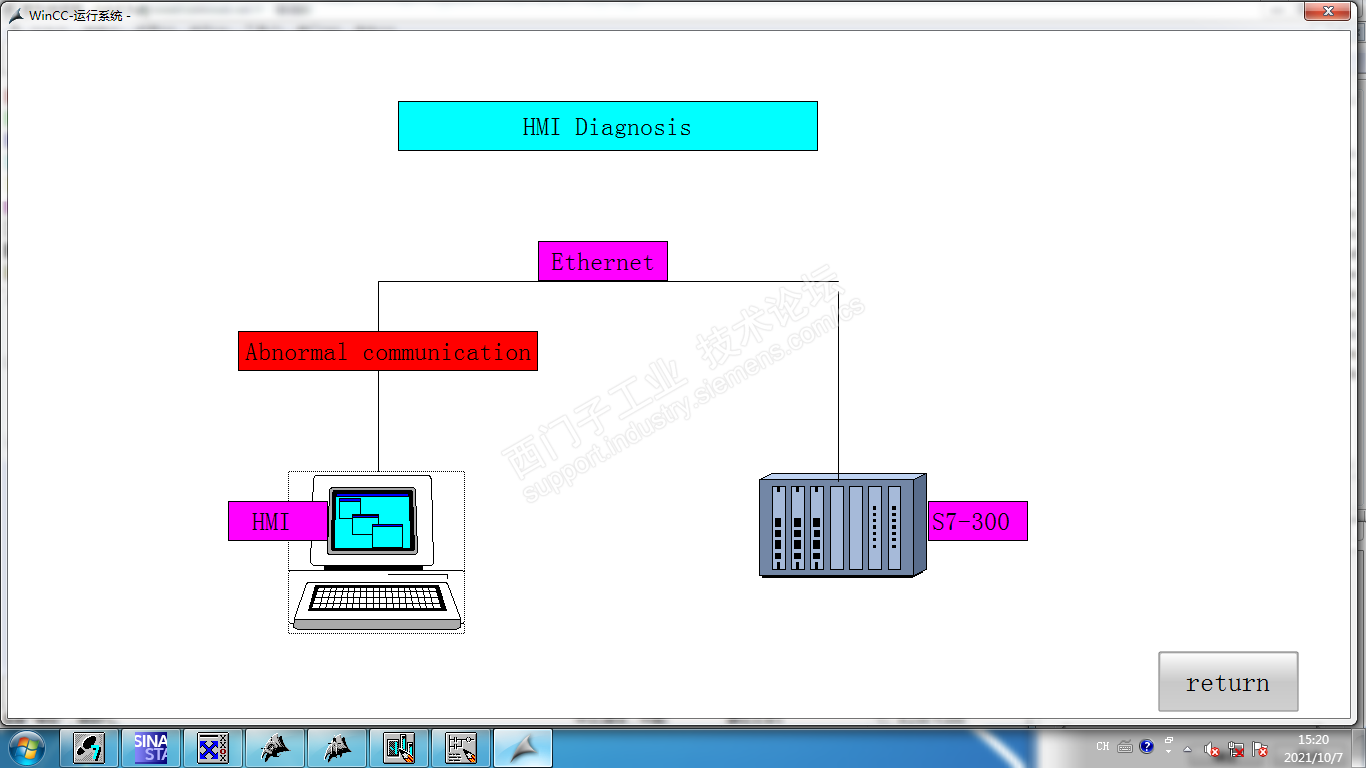

通过以太网与CPU315-2PN/DP通讯，当网络正常时显示Communication is normal；

 当网络异常时显示Abnormal communication；

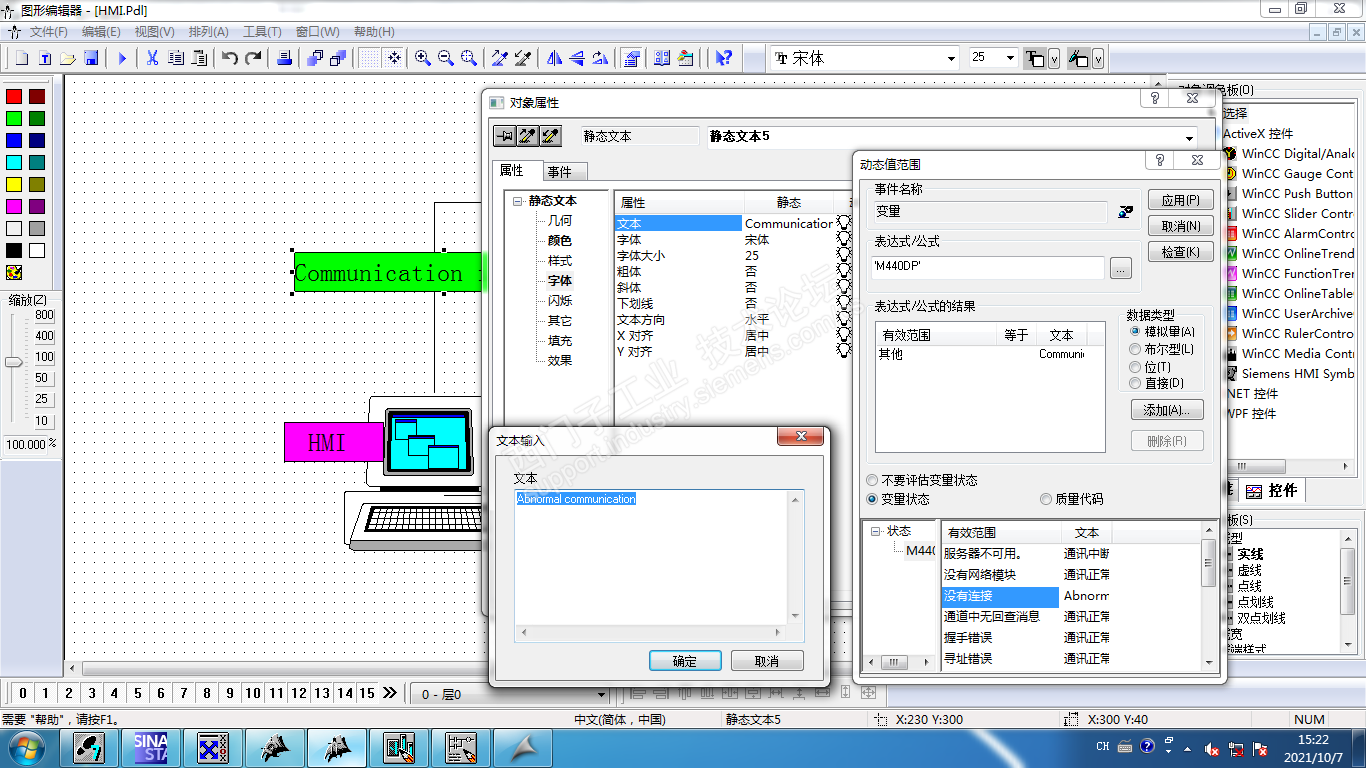

通过静态文本的颜色、字体属性结合变量状态来实现网络的诊断；

当双击相应的图标时，将相应画面显示在当前画面窗口；

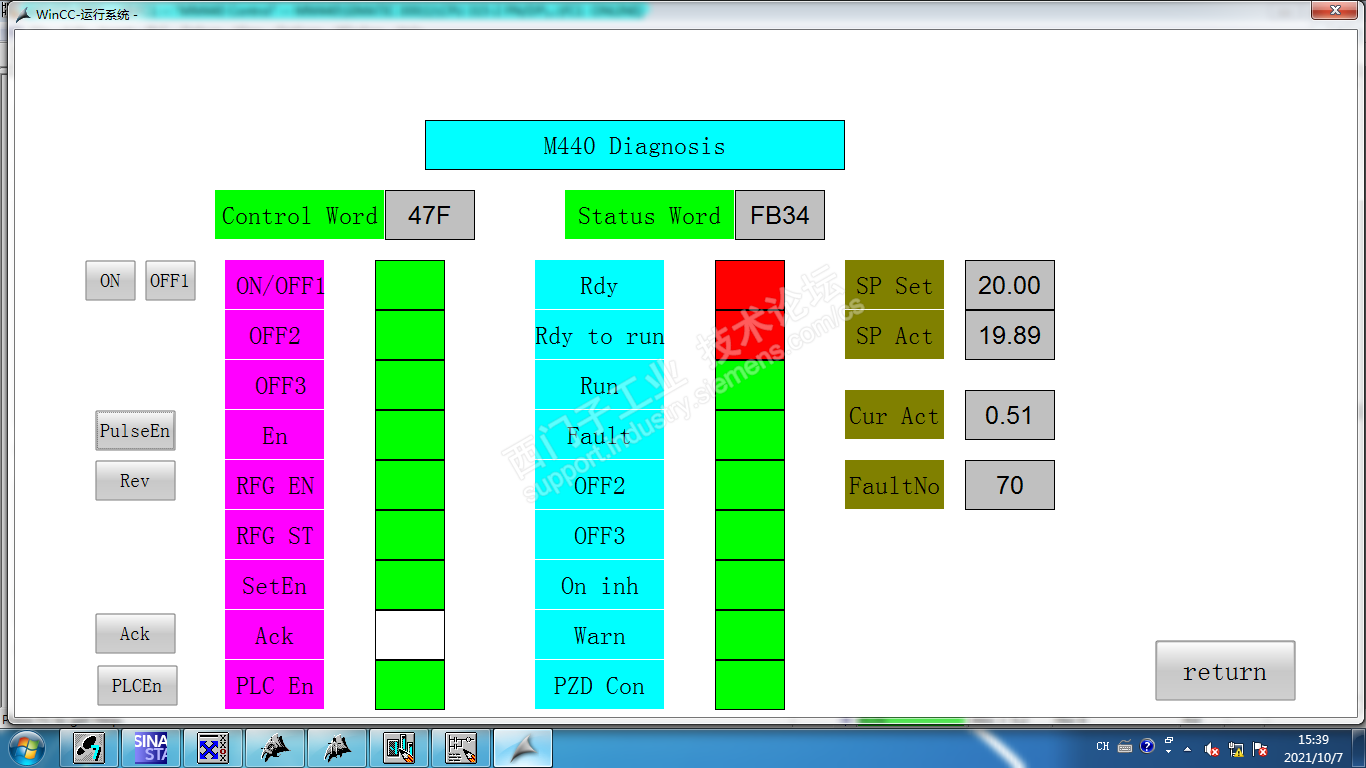

 b.MM440的诊断

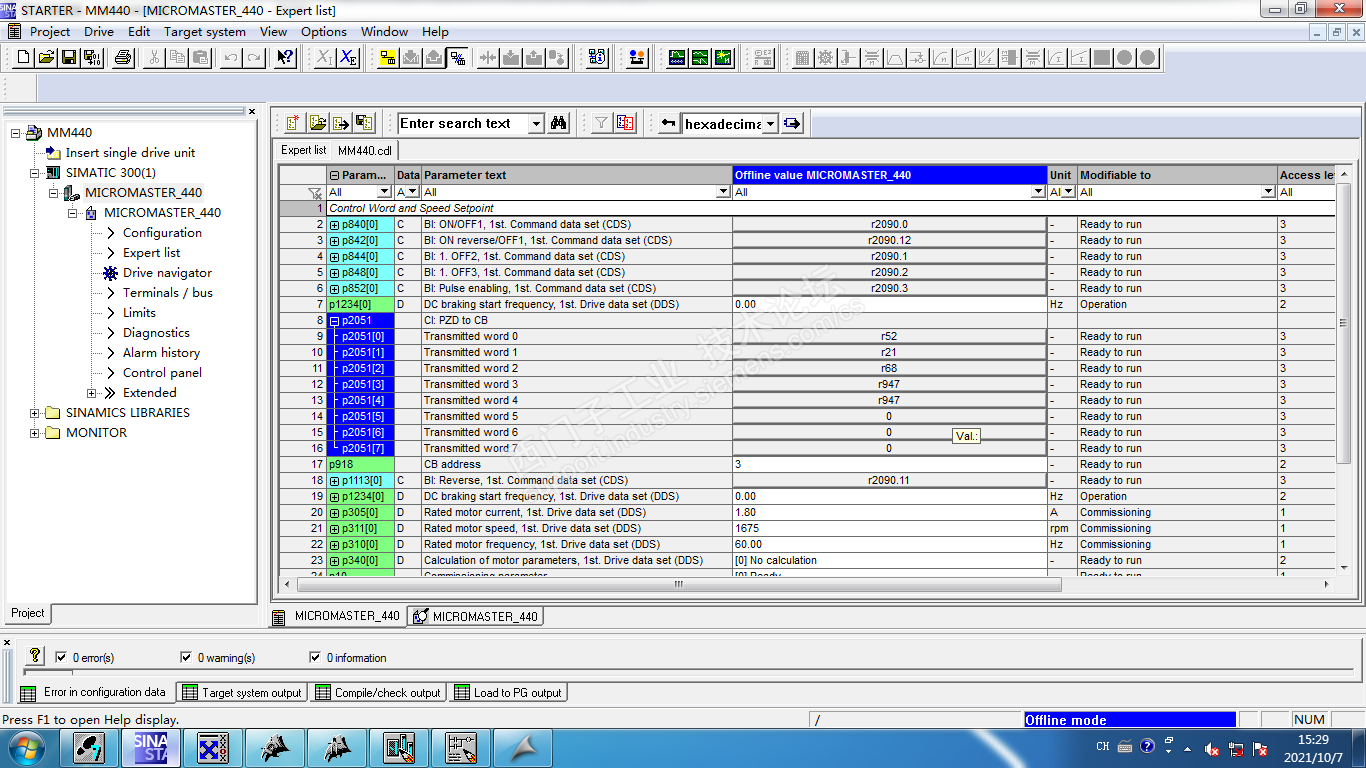

相关参数设置

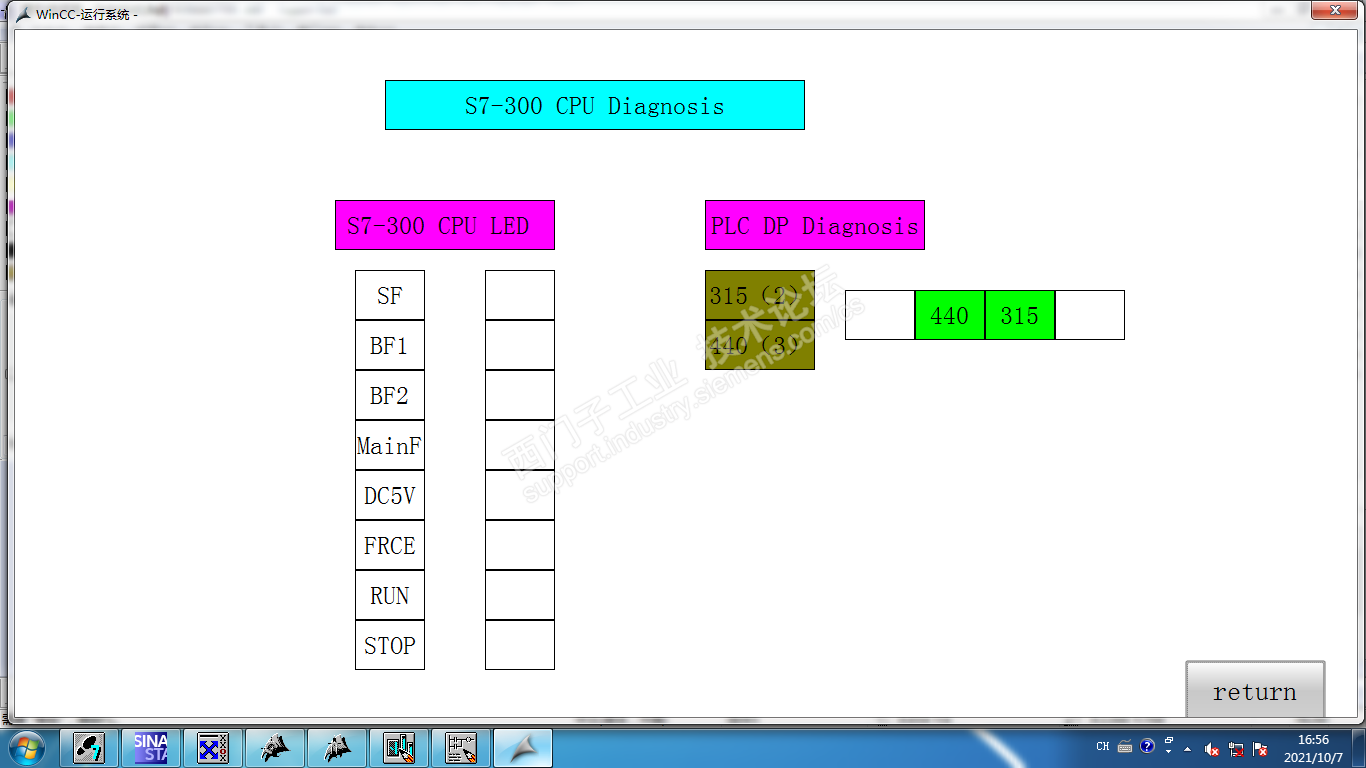

b. S7-300诊断

包括CPU指示灯的诊断（CPU STOP状态无法读取）和DP（MM440地址为3,315的DP地址为2）诊断；
