1）您上传程序采用的是【位式】控制，却加入了两路PI功能块，比应该这样吧；

2）B022模拟量比较器的两路输入，您取的相当于全部是过程值，这个不对吧；

可采用【模拟量偏差值触发器】或【模拟量比较器】；

闭环控制：1、PI输出0-10V模拟量，驱动可控硅（双向可控硅）调压加热控制；2、应使用PI+PWM方案，驱动固态继电器加热控制。

下面以PI+PWM为例：

1）PI功能块的A/M端是手/自动切换。高电平=自动（闭环PI调节）；低电平=手动【由手动输出（Mq）设置】；

2）PI功能块的R是复位，高电平输入时复位PI功能；

3）加热控制的【调节方向（Dir）】应设为【正向】；

4）HMI显示设定温度与当前温度可直接参数映射PI功能块的【设定值（SV）】与【PV，已放大】；

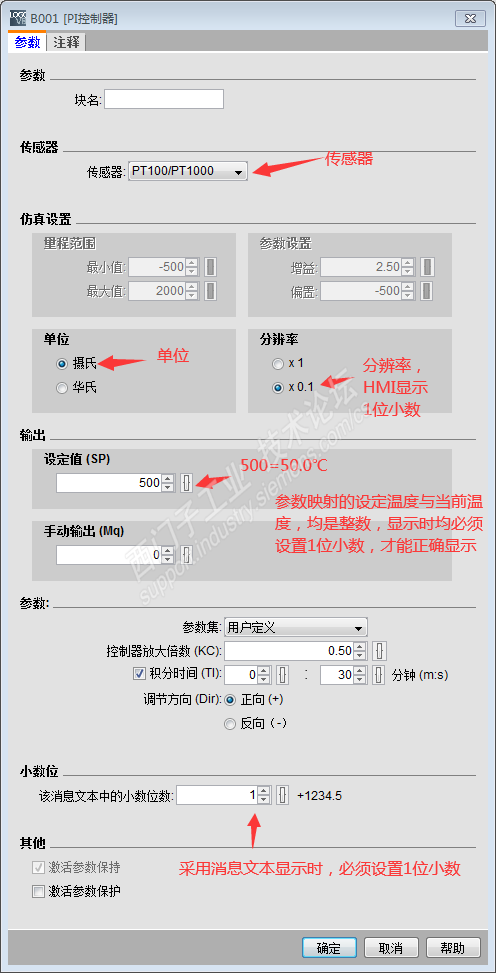

5）PI功能块设置

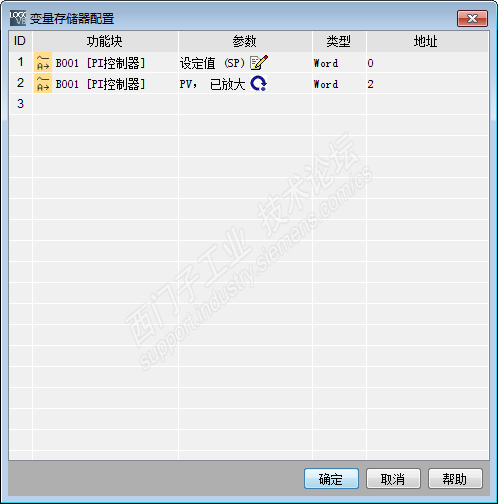

6）参数映射。用于HMI设定温度（地址：VW0）、及当前温度显示（地址：VW2）

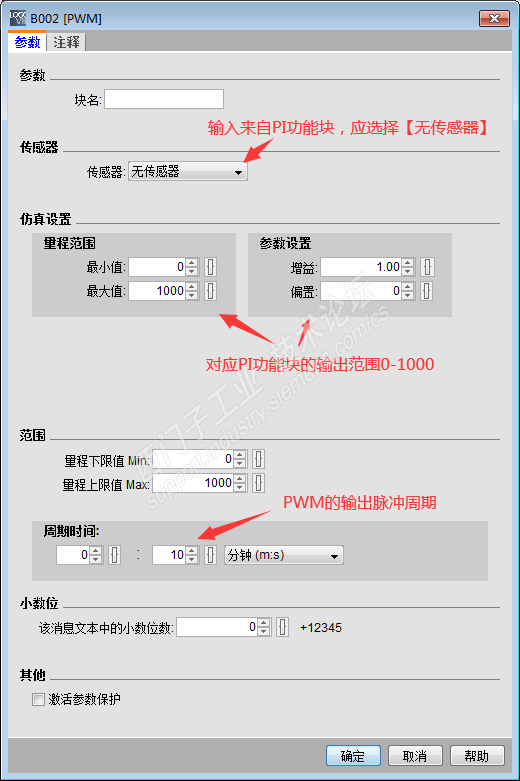

7）配置PWM功能块

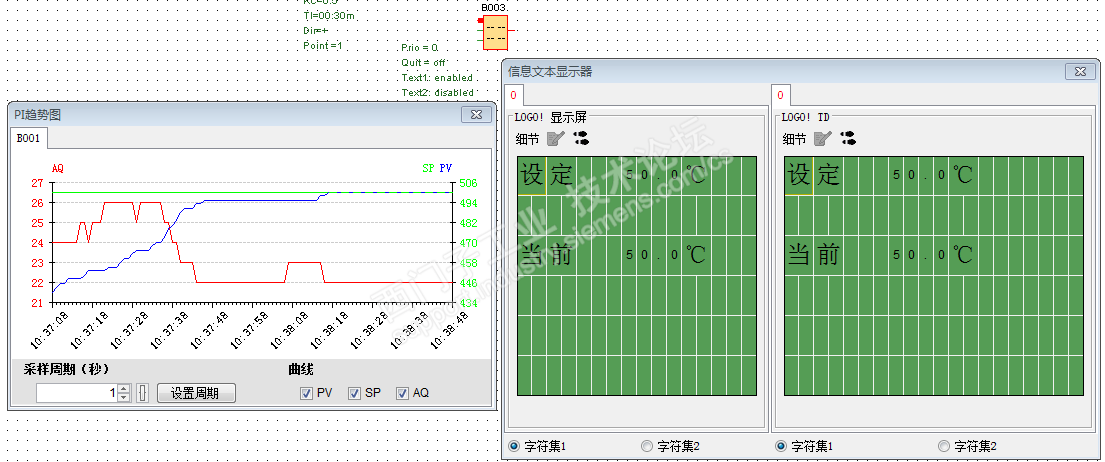

8）仿真时的消息文本显示及趋势图。（为了便于仿真测试，增加了一个文本功能块。测试后可删除）

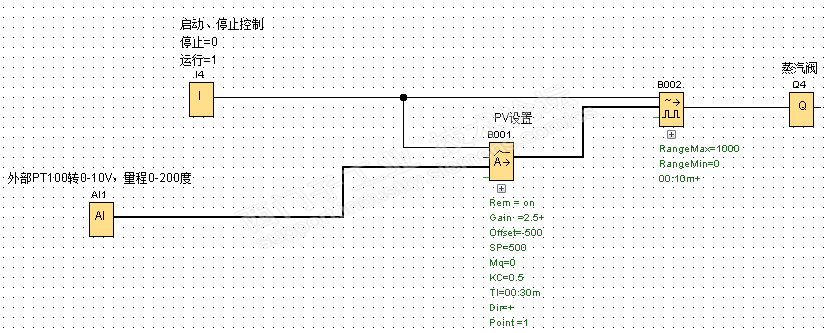

9）程序截图
