后续来了。

东西备齐很久了。  但是由于惰性， 一直没动手做。

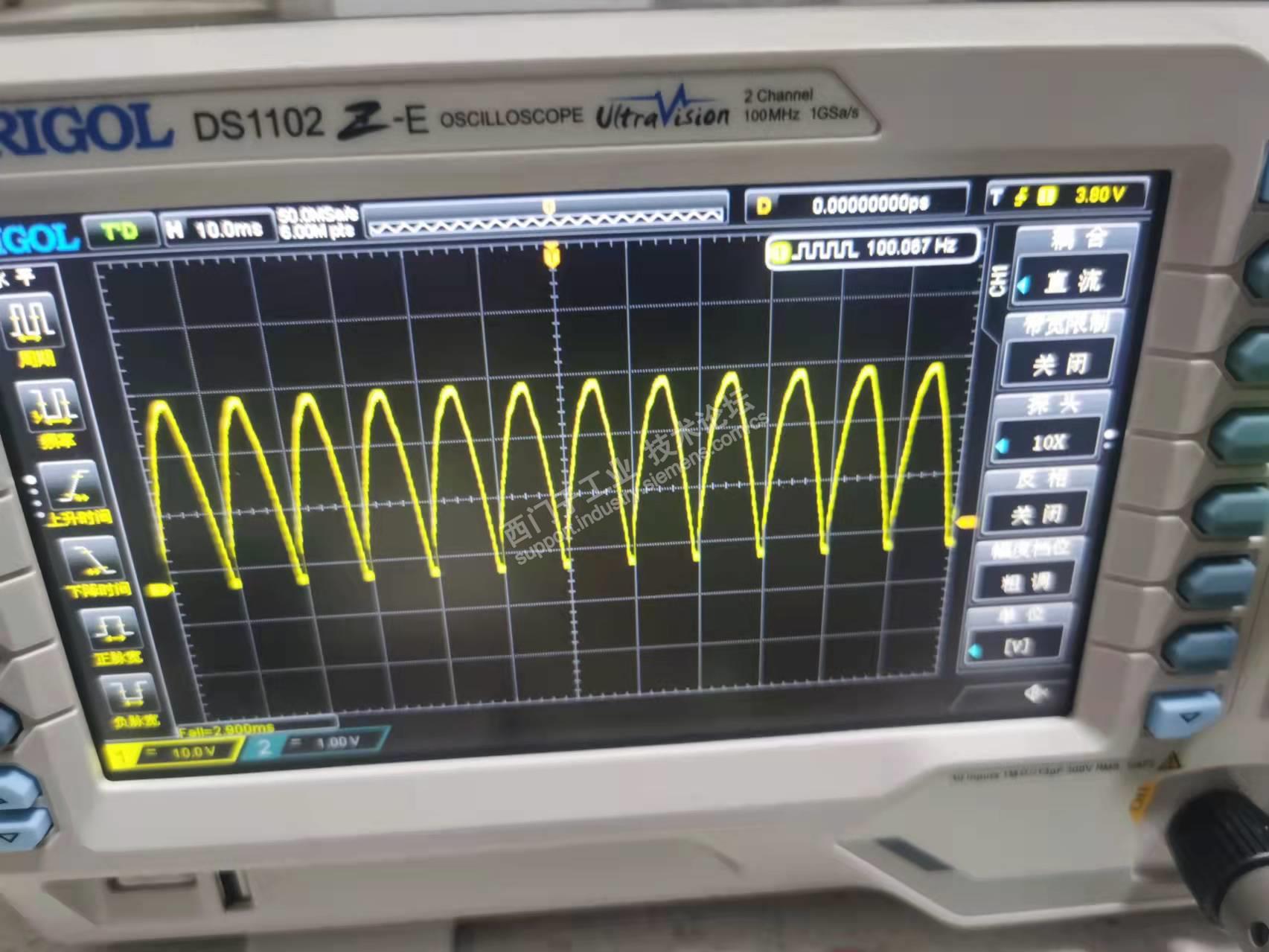

这几天由于晚上失眠， 开始动手搞。第一天， 图1， 半波整流波形。 你别说， 看着这个波形在自己手上诞生， 突然觉得这个波形这么可爱呢。

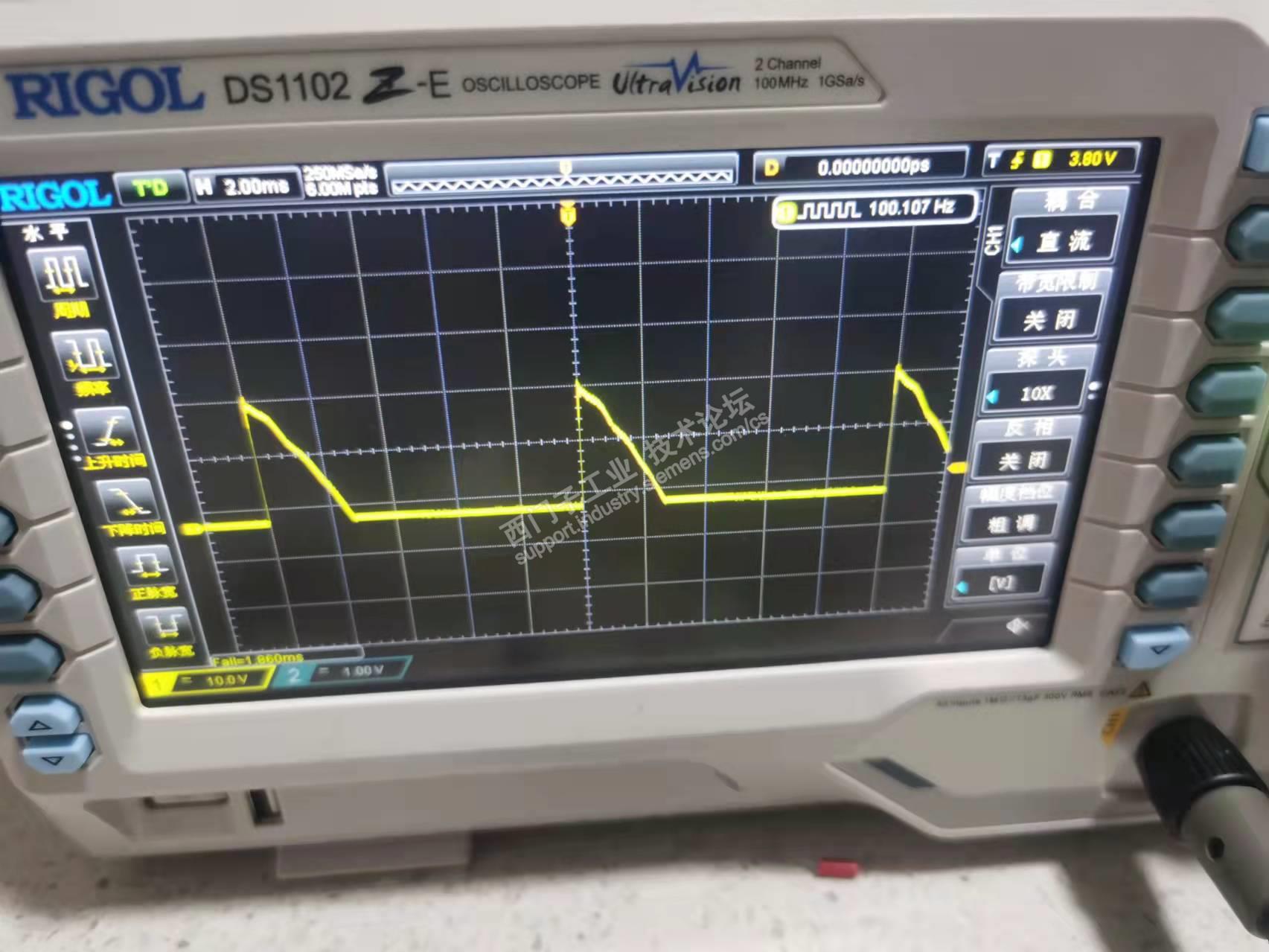

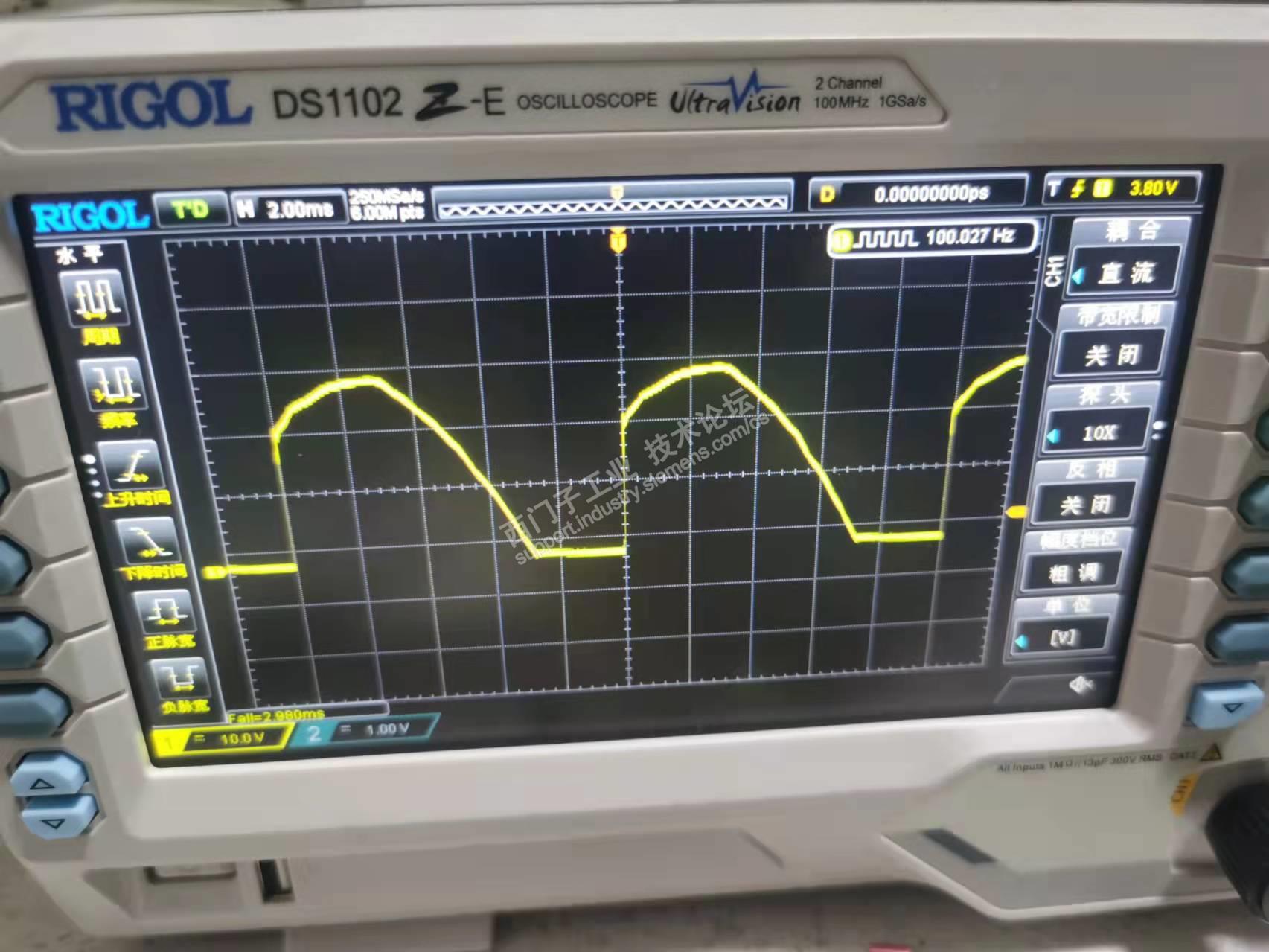

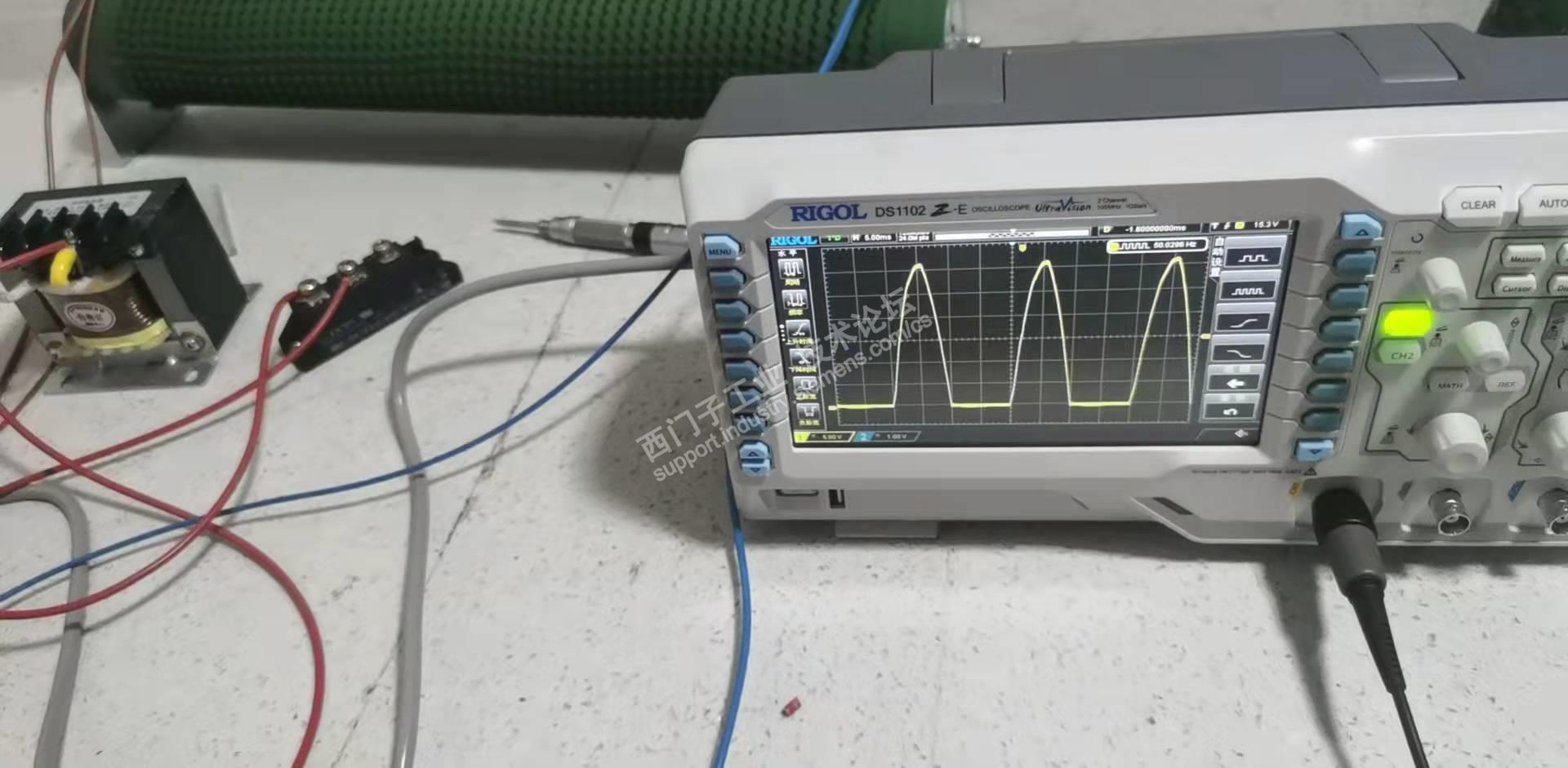

第二天， 图2-4.  桥式半控整流。 这些波形太可爱了。 原来怎么没发现呢。

但是也个问题。

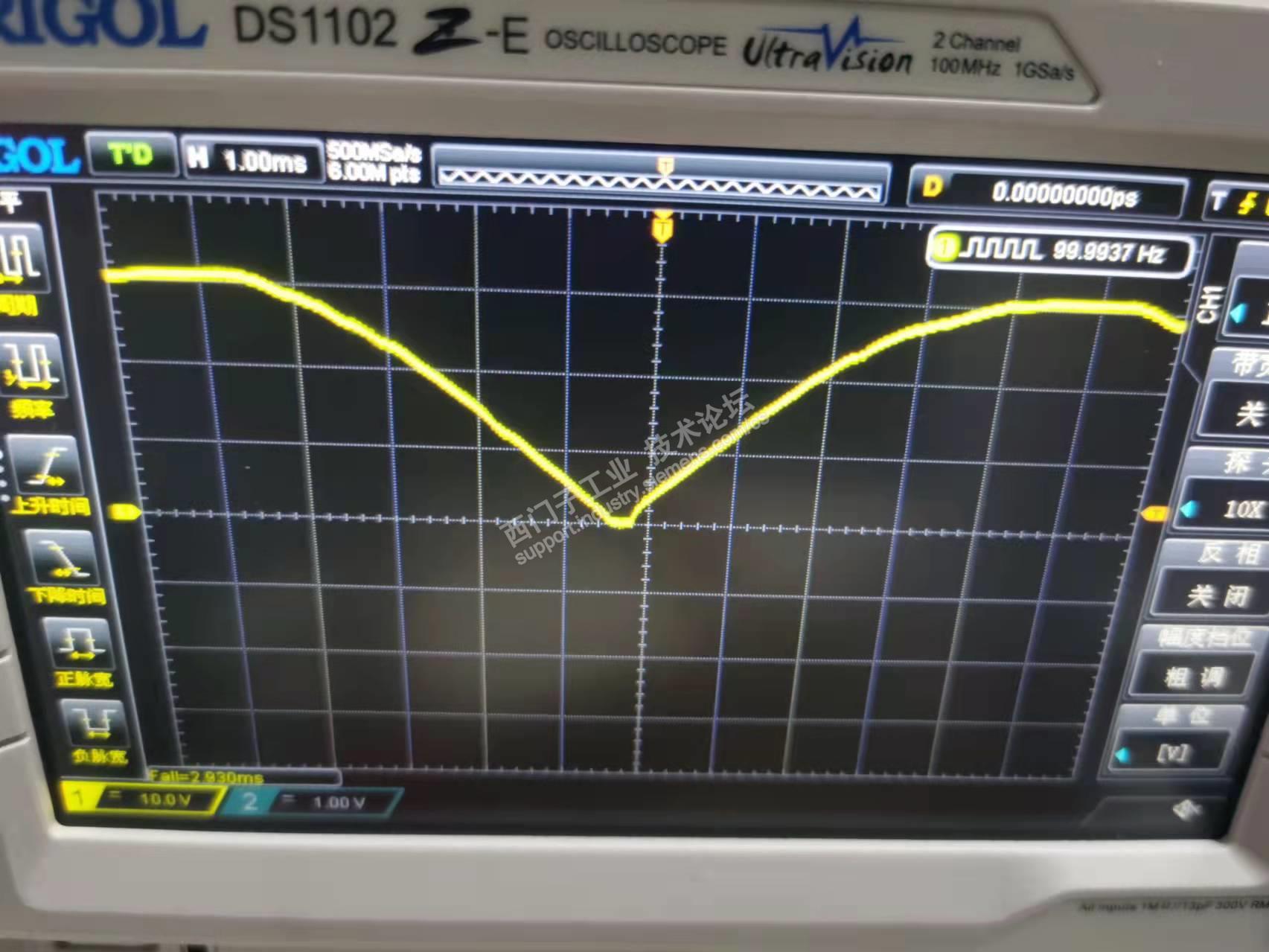

我在整流回路上串联了Uk=2%的20A电感， 0.7mH。  电阻是20Ω， 电压是220VAC.  采集电阻两侧电压。这个波形是不连续的。 经过考虑， 应该是电感偏小。 准备搞个大的试试。

那么问题来了， 我这个220V电压， 20欧电阻负载， 配置多大的直流电抗才能让电流连续呢？

@老兵， 和各位版主。

顺便说一句， 都说自己的孩子怎么看都喜欢。 学东西也一样，自己搞出来的，绝对是亲儿子，记忆深刻。
