发布于 2022-02-03 08:29:19
22楼
什么叫断更了？我都不懂。但是，我看明白兵版已经给你提示了。你的问题，根据兵版的提示，我都看明白了。但是我不说话。哈哈哈
只能说，你还需要历练。针对示波器的使用，以及测试信号波形的基本规律，你还需要自己去悟。直接告诉你，就没意思了。
其实，我一开始看顶楼的波形，我都是懵懵的那种，就是最后有了结论还是懵。只是你不断地问，还贴出了你的测试结果，然后是兵版的提示。行了，豁然看明白了顶楼的问题。我还要谢谢你呢。嘻嘻嘻
虎年吉祥！
谢谢版主的忠告。对我很有启发。

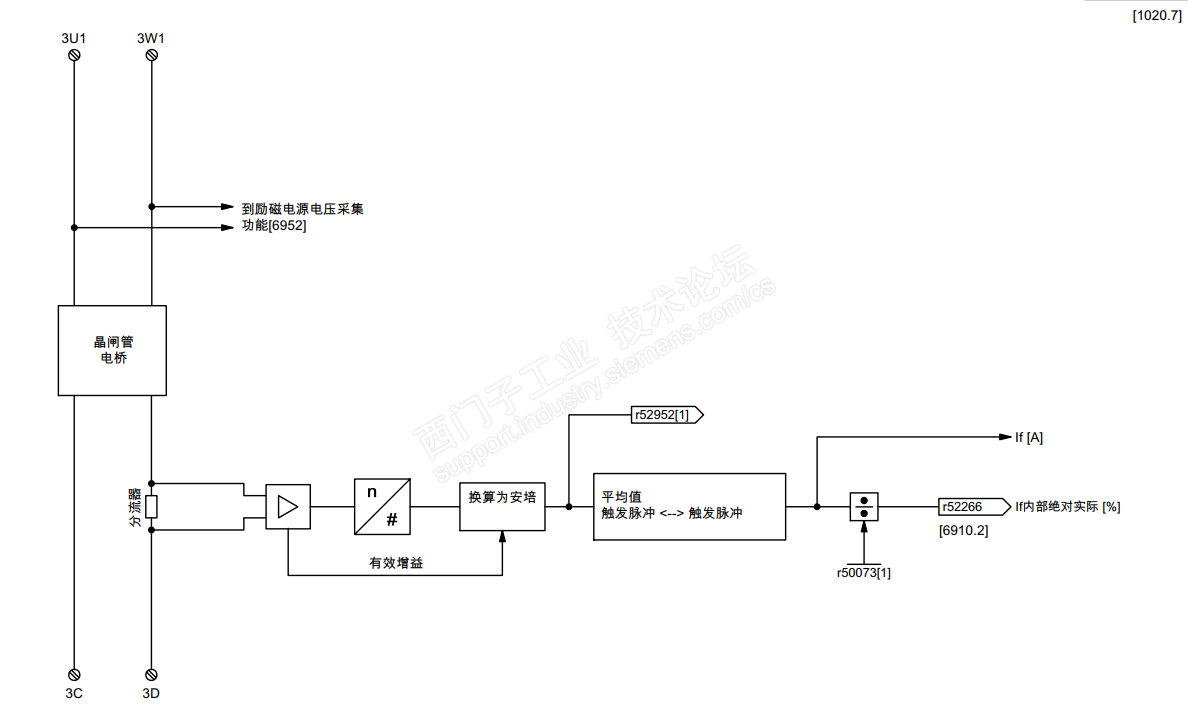

我有看了一下图形， 突然想到这K266可能是脉冲间隔内的平均值。 查看6RA70手册无果。 参考DCM的功能图。 r52266, 对应的是70的K266。如下图， 果然是平均值。
基于以上发现， 再次分析波形图如下：
图三：
可见波形震荡， 但是正反两个方向对称度差，且边沿陡峭， 触发角波形对称性差，边沿陡峭；疑似缺波头；
图二：
可见波形震荡， 正负半波对称明显，边沿尚可，触发角有明显对称调节过程； 意思特性不佳；
图一：
波形无明显震荡， 触发角稳定；
