网络架构

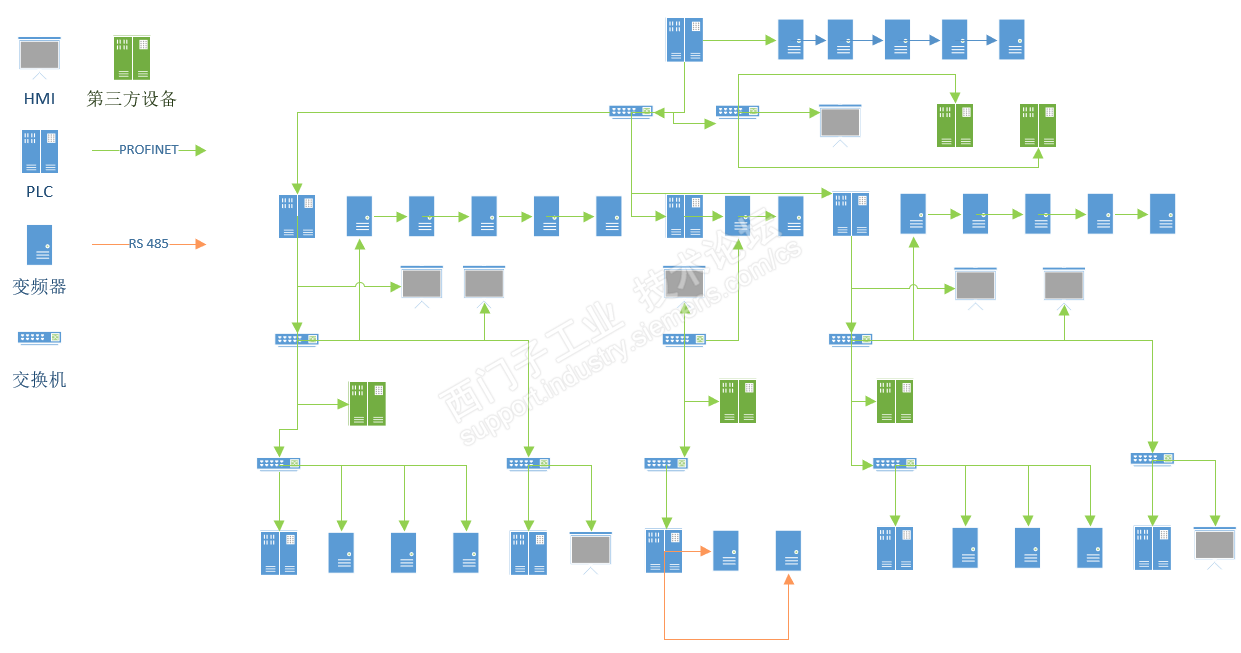

    使用的网络结构为树形结构，下图说明项目中的实际网络架构：

    在本套系统中，网络级联深度是较深的，最大级数可到5级，所以对于网络的实时性和可靠性要求

是较高的！

故障现象

    系统中每个树形节点中的PLC都会向上或者向下做智能I/O通讯，末端的PLC经常性会报看门狗时间

到。但是报警也不是一直不停的报警，而是间歇性的报警，时间短的报警间隔大约几分钟，时间长的报

警间隔约十几个小时。（由于时间间隔较久所以没有相应的图片）

    最为严重的是一旦发生报警它可能会自行恢复，也有可能不会进行恢复，所以在生产线项目上是非

常严重的问题。

故障排查

    出现这种问题的最主要原因还是因为网络延迟较大！我们初步排除思路为检查网络拓扑是否正确，

在我们逐根网线排查后发现，拓扑图确实没有按照预先的方案执行，而后我们经过一天的时间整理，将

    所有拓扑图按照网络架构实施连接，发现故障依然存在，但是报警的频率确实下降，从以前的频发，至

现在的偶尔发生！

    问题依然没有得到解决，没有办法只有打电话询问有处理过此现象经验的同事，经过同事的指点，

我们对做通讯的设备做了如下调整：

    更改看门狗时间的更新周期，使看门狗时间变得更长。更改此项数据之后，由于看门狗时间的增

大，保证稳定性，同时也给网络带了更好的容错能力使故障反应变得迟缓；

问题总结

    出现这种问题最主要的原因还是因为当时我们处于节省成本的考虑，使用了国产的网络交换机与国产

七类屏蔽网线！

    经过这次的问题，我们后续项目均采用西门子SCALANCE X000系列交换机和西门子PROFINET

网线，在项目调试生产过程中再未发现此类问题。

    所以建议大家在复杂的大型系统应用中还是要使用西门子SCALANCE X系列交换机。
