引用12楼详细内容：

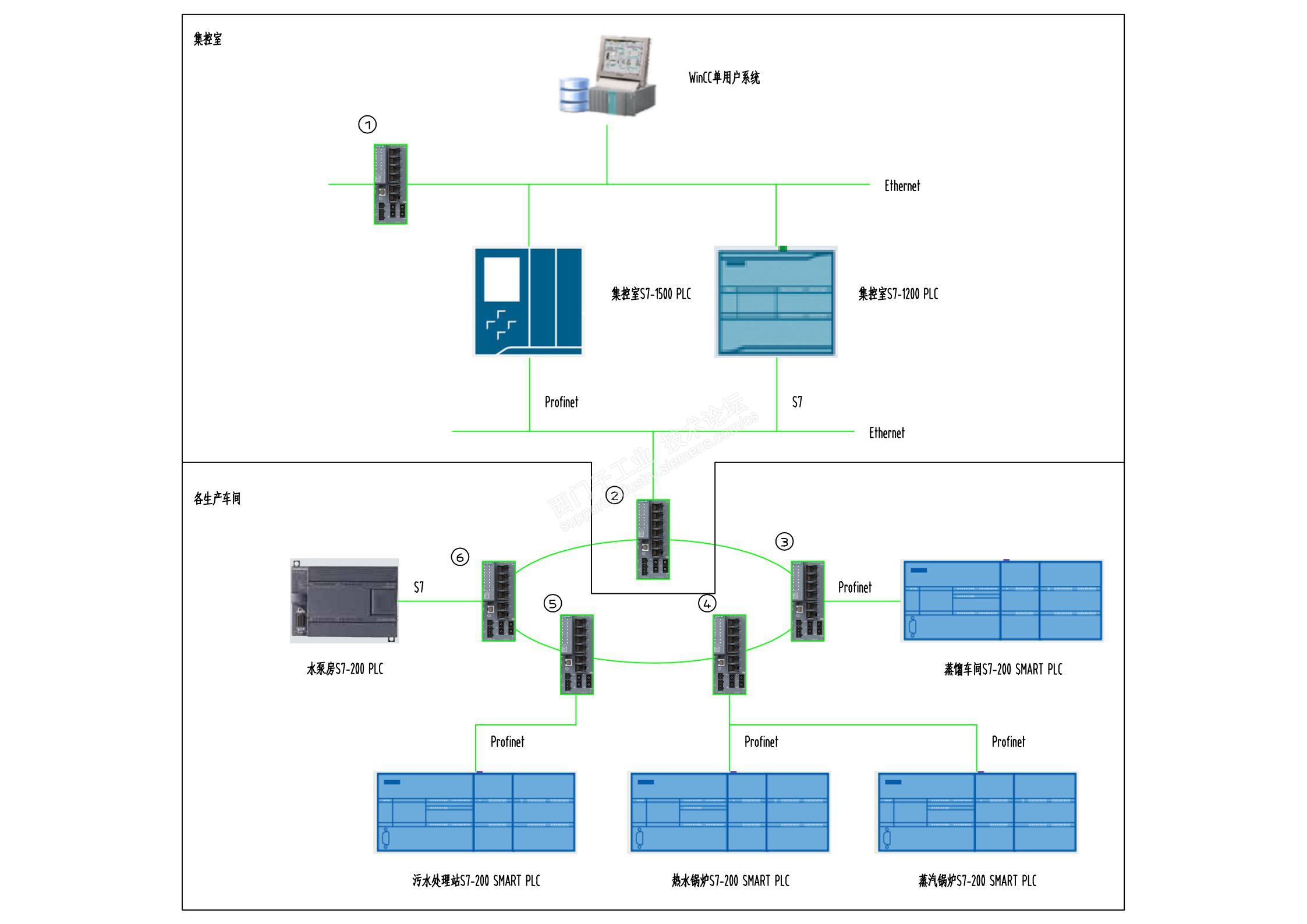

如上图：

增加S7-1500的目的就是为了解决链路不够的问题。

将整个网络分为两层，下面为车间级光纤环网，上面为厂级网络。

S7-1500与S7-200 SMART进行ProfiNET通讯，S7-1200与S7-200进行S7通讯。

引用11楼详细内容：

看楼主在6楼的回复，1200更换为1500，只是为了解决S7连接数不够的问题？

这个项目特别像工程里做数据采集，MES之类的项目

现场200smart一般都是带网口

但是200的话一般是不带网口，大多数情况下是加第三方的网关，PPI转MODBUS或者PN等等。

不太了解楼主为啥在wincc和现场直接加1个S7-1500，难道是需要1500与下面的200 200smart进行通讯后，然后只需要S7-1500与wincc进行通讯？

如果只是想把下面的若个200 200smart数据上传至wincc，中间S7-1500不是必须需要加的，为啥非得多此一举。

另外就是交换机环网走的是交换机自己的环网协议，每个品牌环网协议不一样，没必要非得选用西门子的，西门子的还是比较贵的

另外就是wincc可以采取普通网卡连接S7-1500。
