一、西门子PLC的配置

1、在设备视图中建立2个TCP联接，作为与欧姆龙PLC进行读写的通讯。

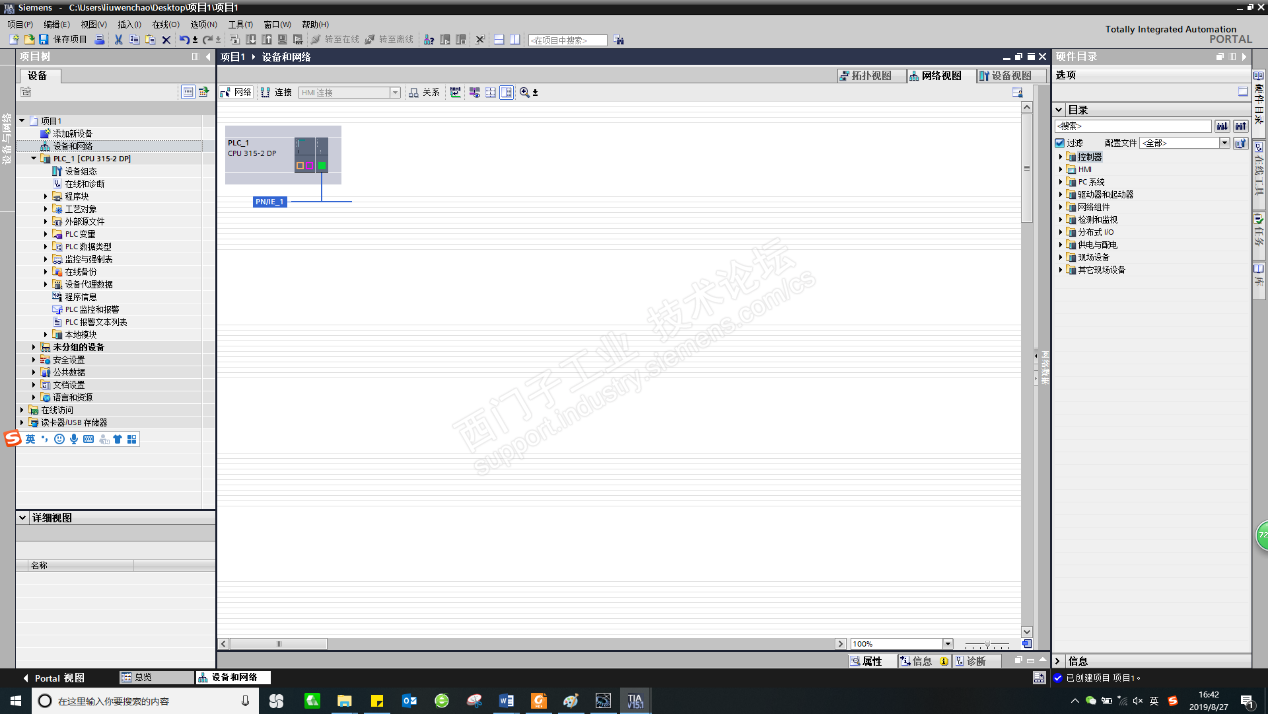

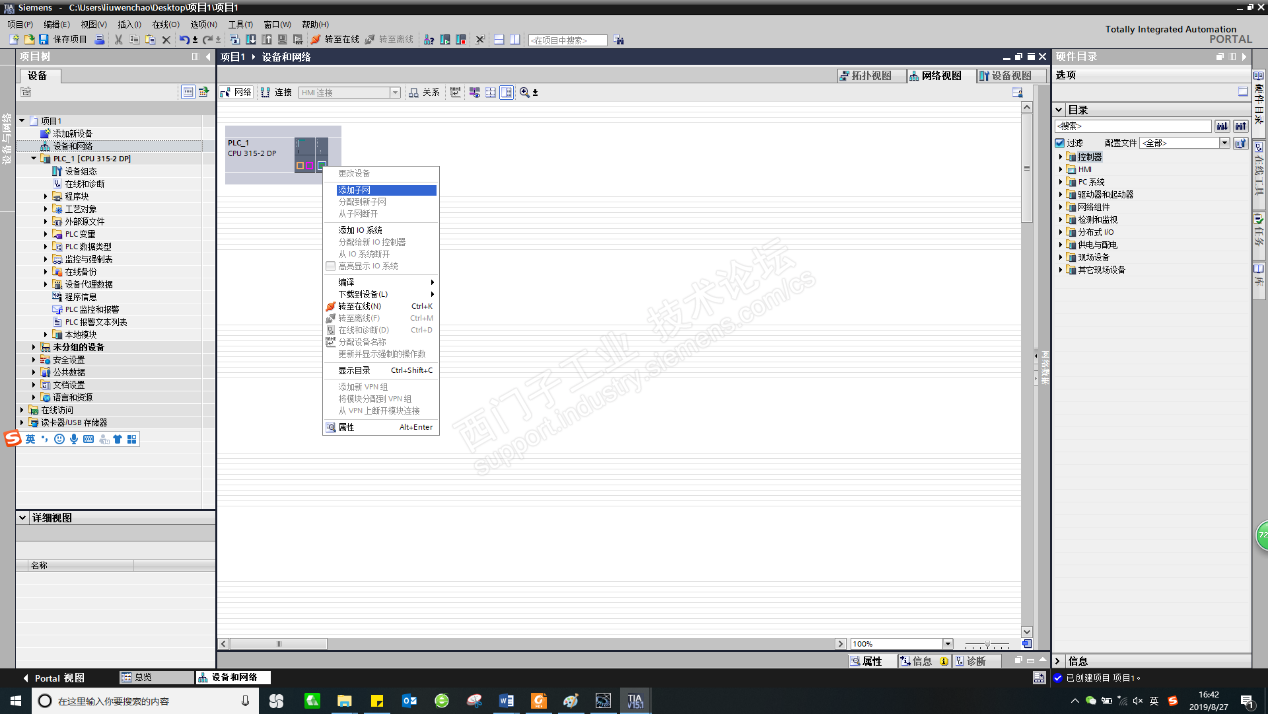

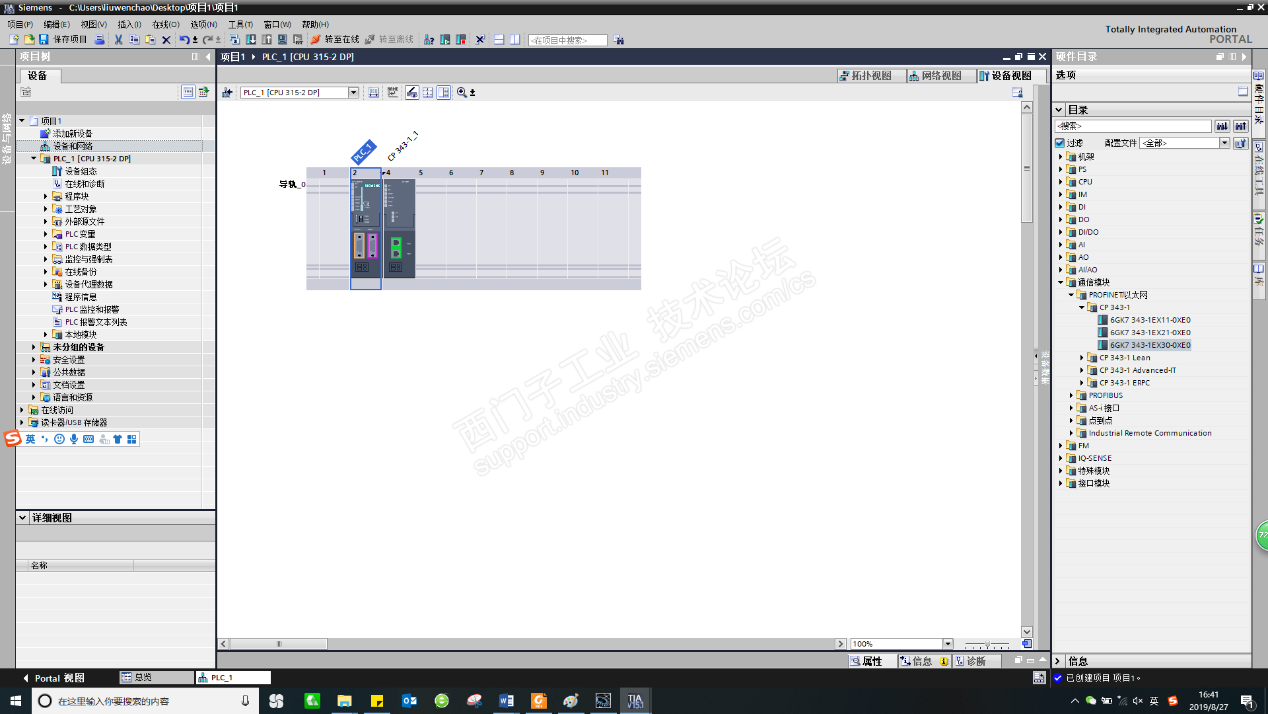

因为我使用的PLC没有Profinet接口，所以添加一个Profinet通讯模块。

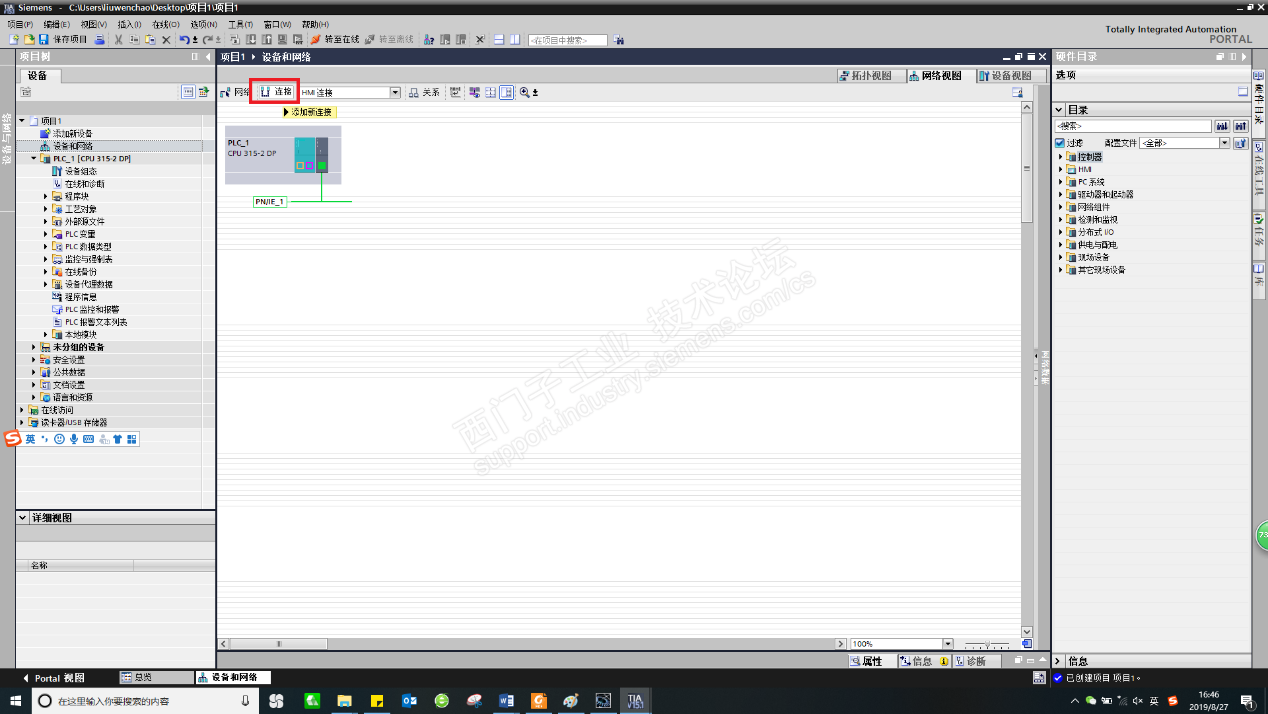

首先添加一个子网。

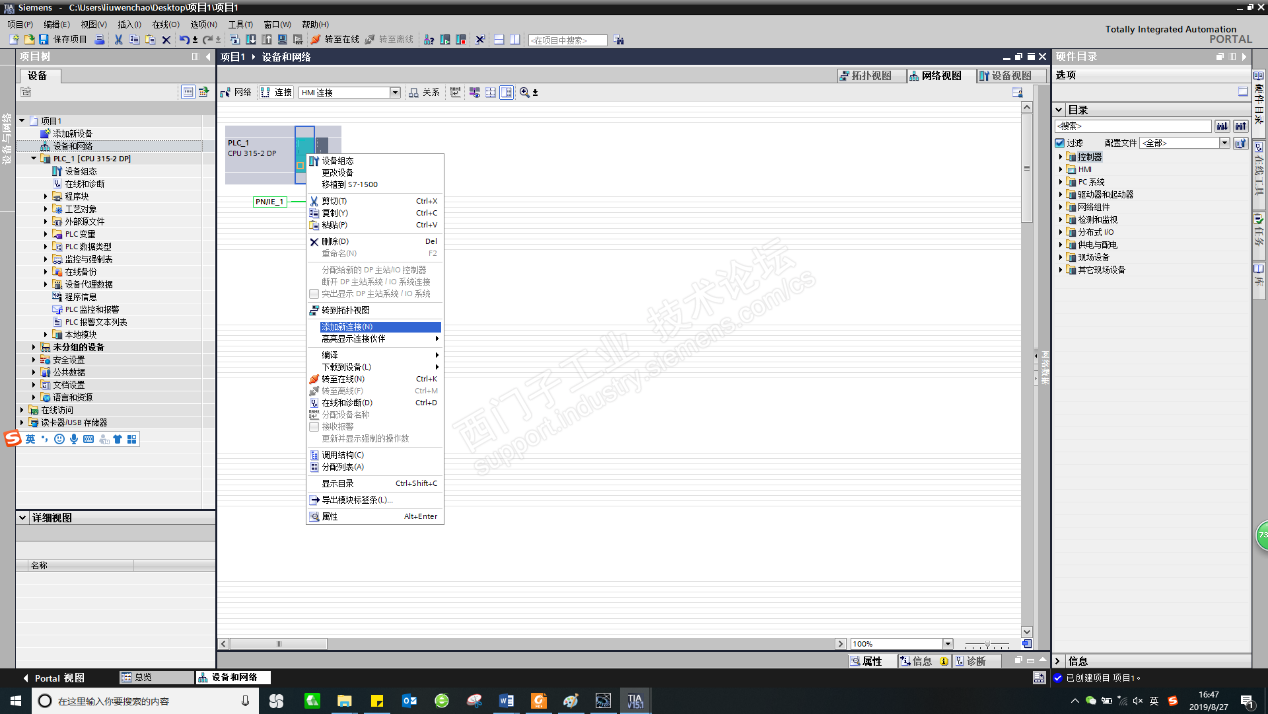

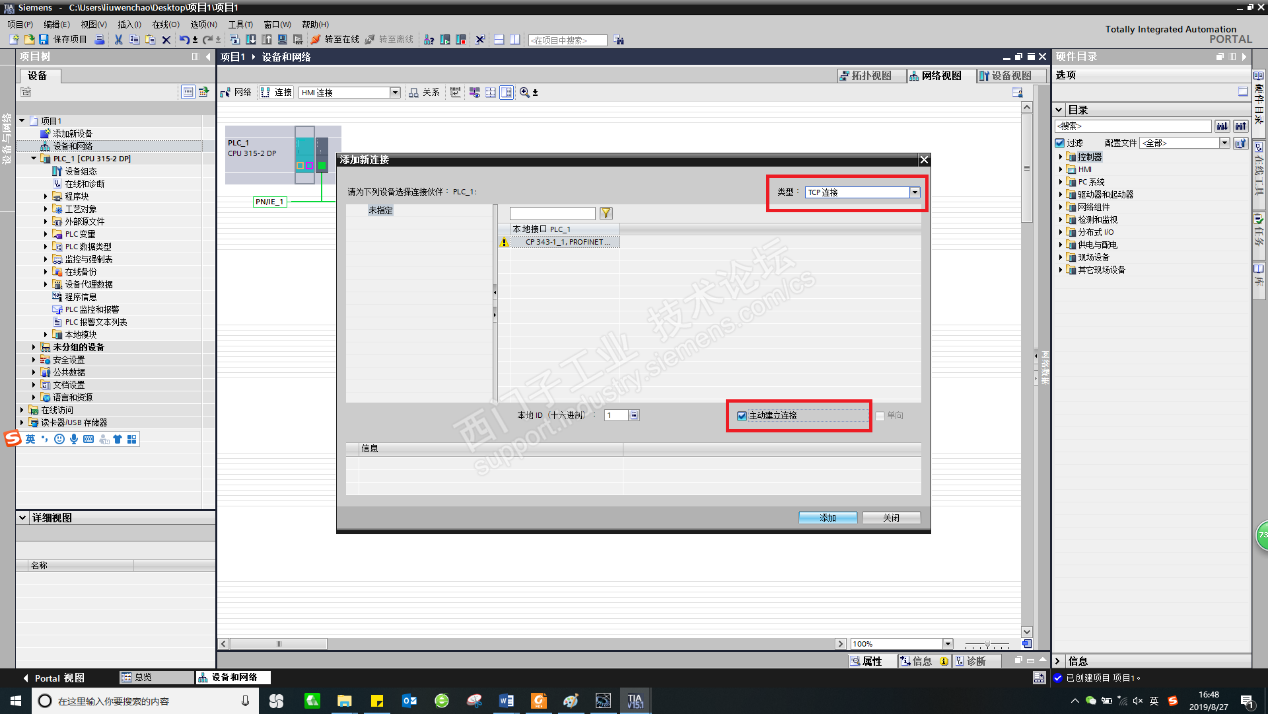

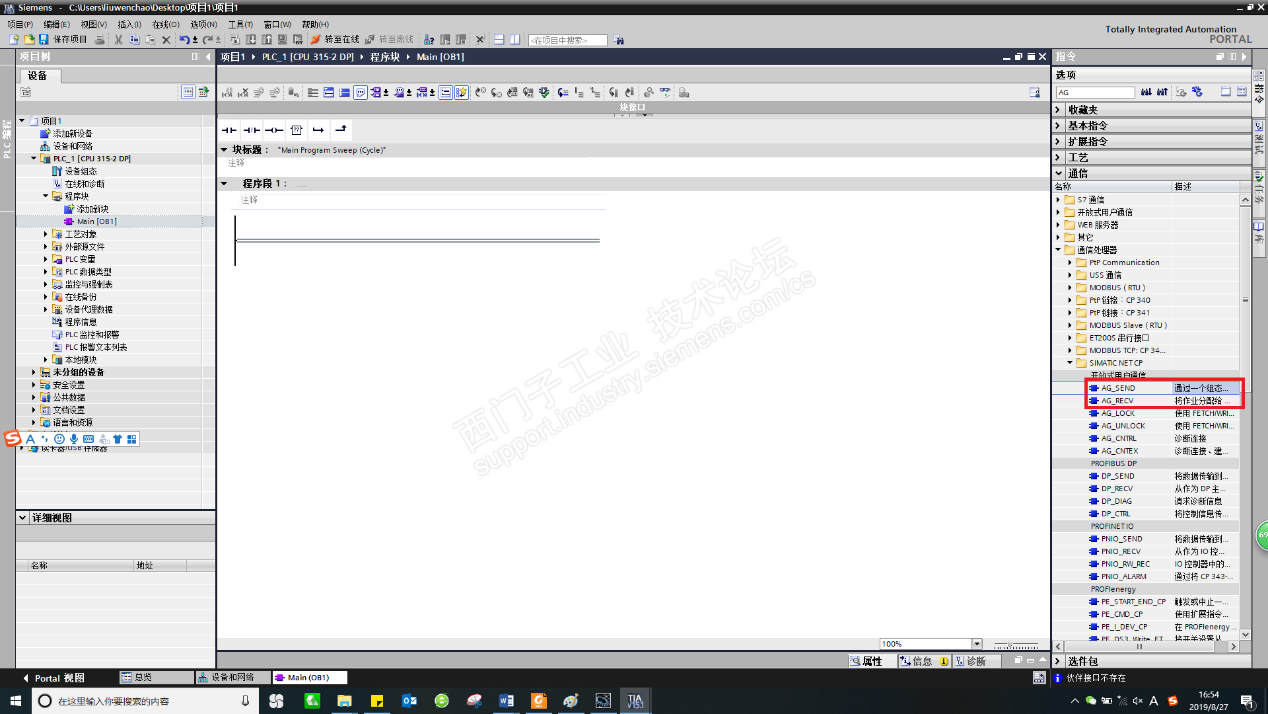

添加完子网之后，添加2个TCP连接。

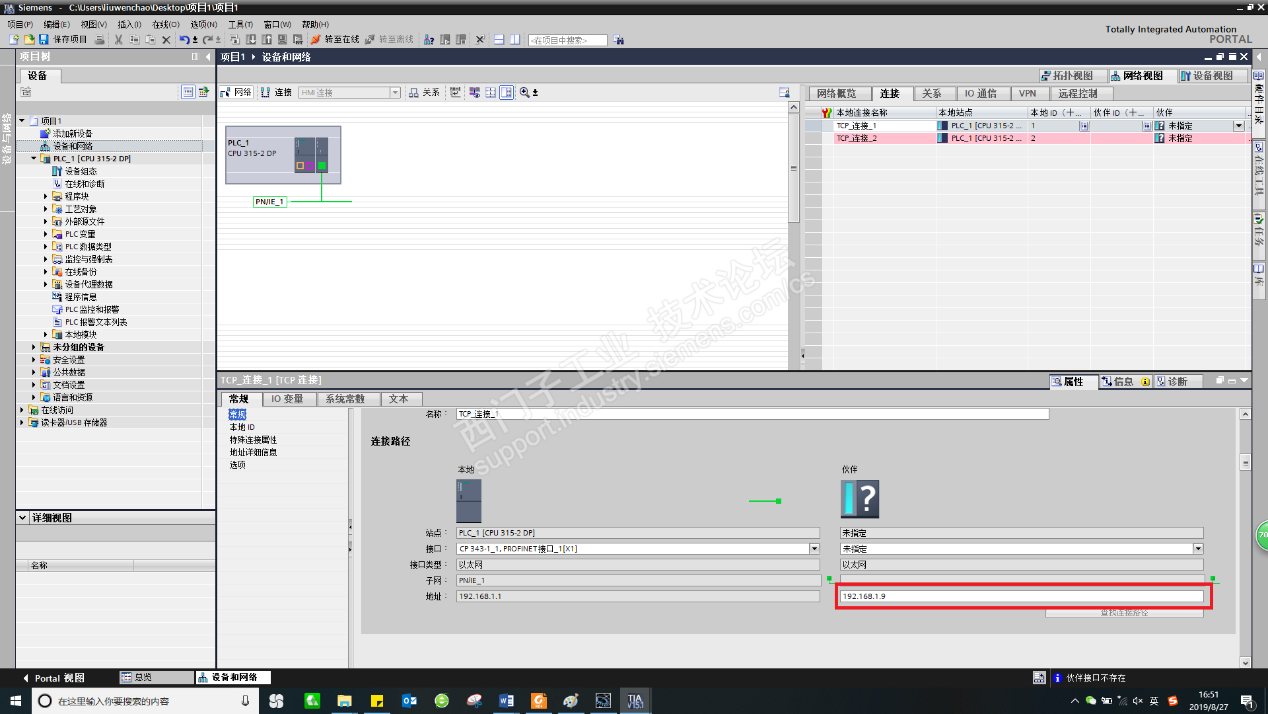

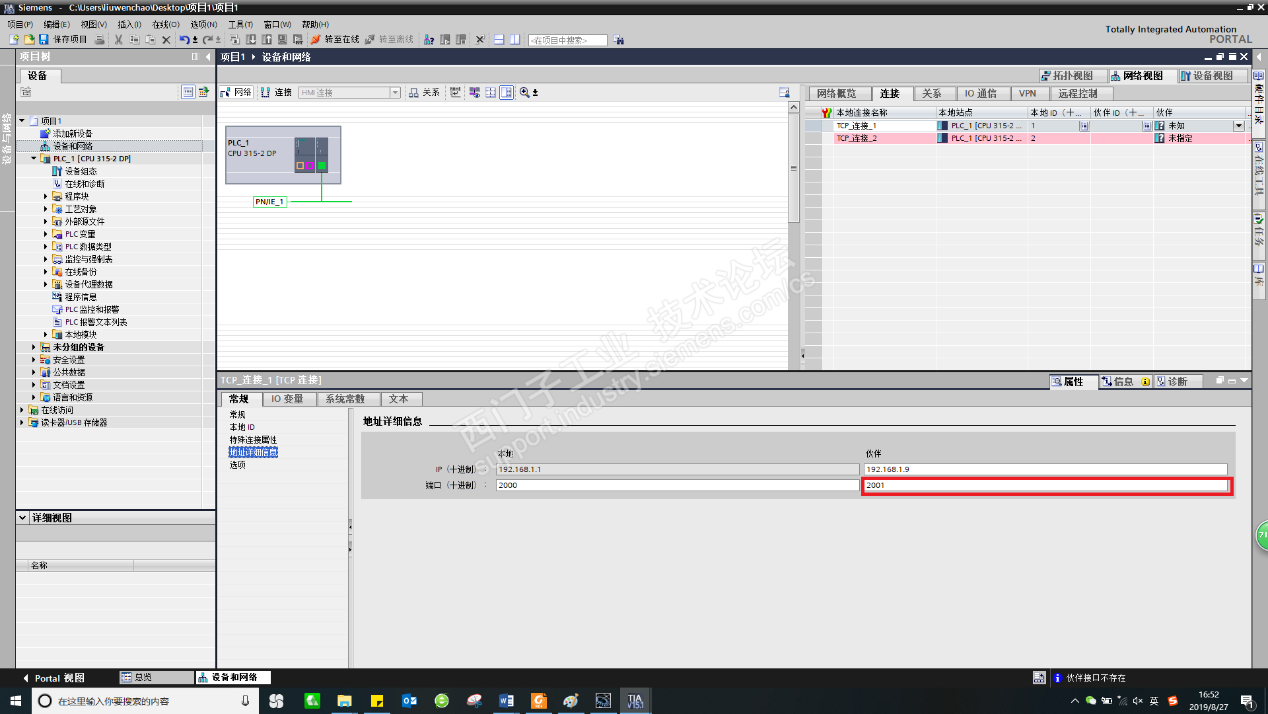

为连接配置伙伴，配置如图所示，192.168.1.9是欧姆龙PLC的IP地址。

二、西门子PLC和欧姆龙PLC的通讯格式

（1）西门子写入到欧姆龙PLC：

西门子发送字节如下：

01 10 00 00 0E 00 00 10 04 00 94 00 03 00 00 00 00 00 00 00

所建立的曝光输入变量的长度（橙色字体）+前8个字节的固定长度，要与设定的变量长度（红色字体）大小一致，0E表示8+6=14（E），其中8为发送字节前的固定长度，6为发送数据的长度（橙色部分）。

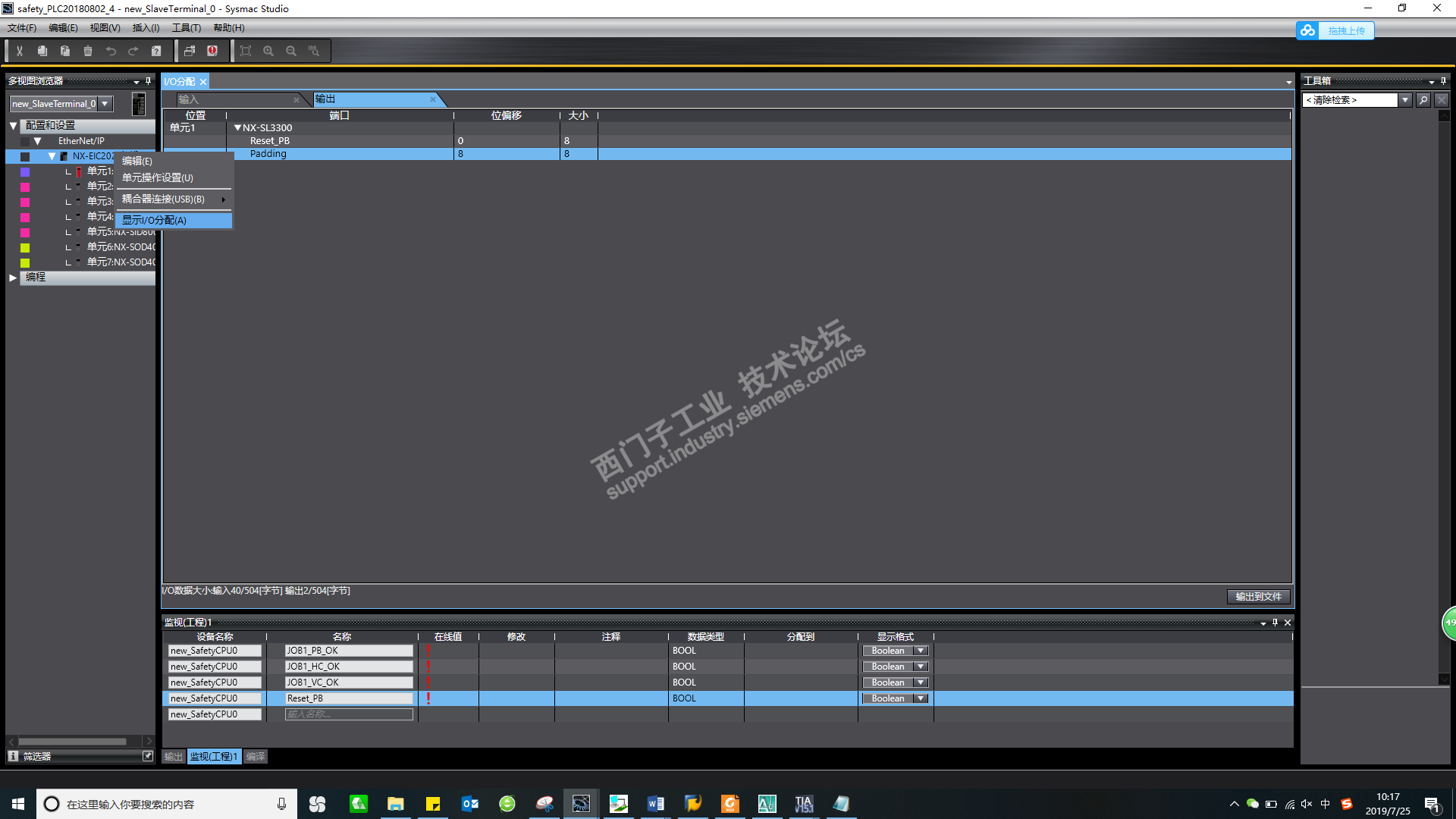

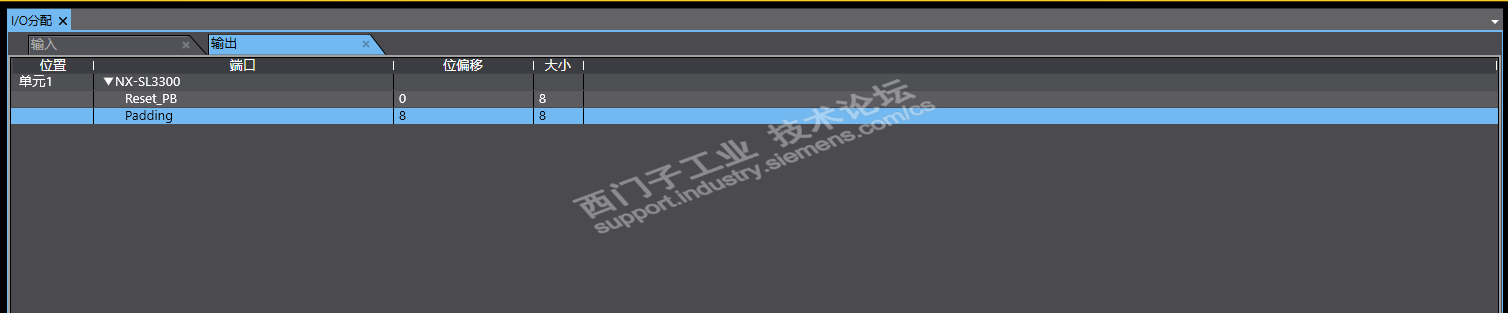

建立的输入变量长度看I/O分配，如下图所示。

（2）西门子从欧姆龙读取数据

当安全PLC组成为NX-EIC202耦合+SL3300+SID800*4+SOD400*2

发送：011000000800000E040064000300

接收欧姆龙PLC曝光变量：

接收：

01 10 28 00 00 8e 00 00 00 80 0f 00 01 00 00 00 00 00 00 00 00 00 00 00 00 07 ff 00 00 07 ff 00 00 07 ff 00 00 07 ff 00 70 0f 70 0f

其中，灰色为固定返回格式，无意义，红色部分为CPU中的曝光变量的输出部分，橙色为4个输入模块的输入通道状态部分，其中1个模块的格式为00 07 ff 00，绿色部分为2片输出模块的输出通道状态，其中1个模块的格式为70 0f。

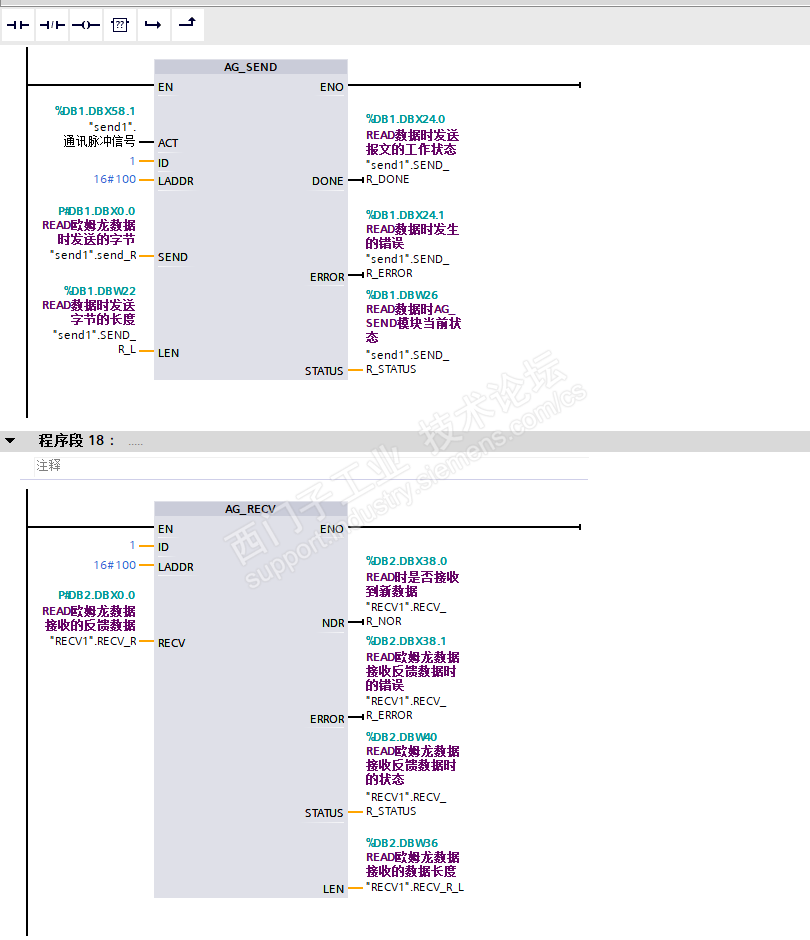

3）西门子PLC内的程序编写

由于篇幅和编辑问题，这里写的有些简略，附件大小超出了，大家如果感兴趣可以把邮箱留下我给大家发送文档，感谢大家批评指正。
