一 主电源模块

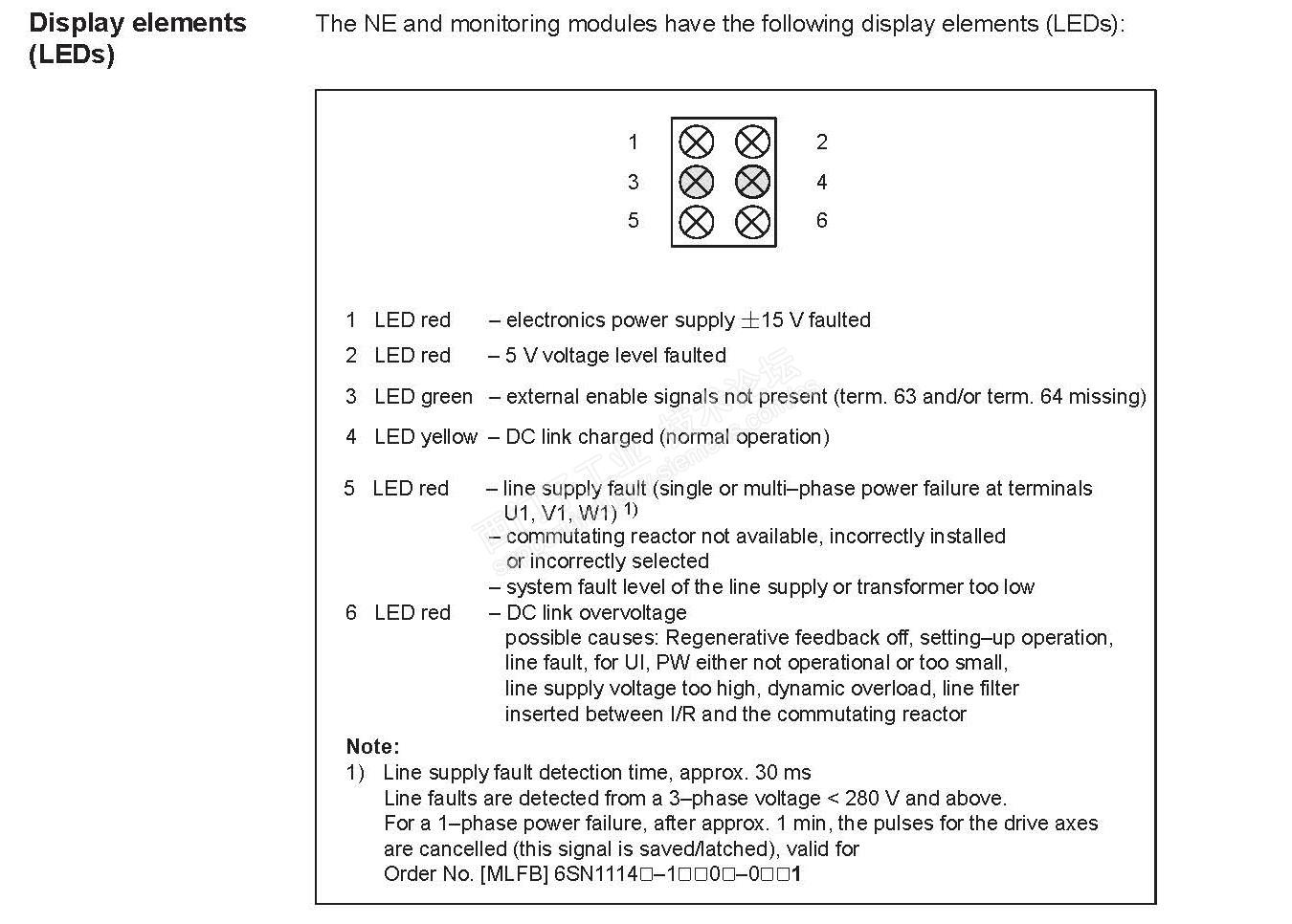

1 模块LED灯含义

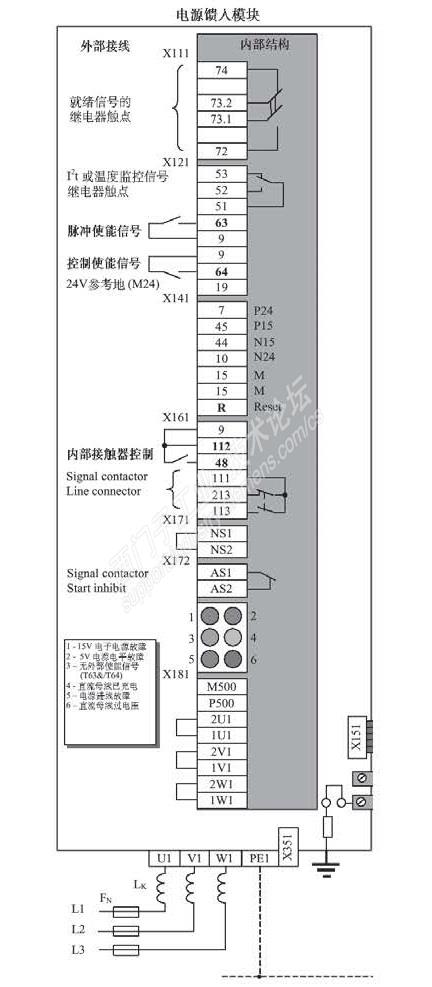

2 接口含义

64，63：控制使能，脉冲使能

48：主回路继电器，该回路断开时，主继电器断开

NS1/NS2:主继电器闭合使能，只有该信号为高电平时候，才可能得电

AS1/AS2:反应主继电器工作的状态，主继电器闭合时，为高电平

112：为调试或标准信号一般接24V

9/19/R:9是输出电压，19是24的地，R是模块报警复位信号

电源模块正常的使能条件：48，112，63，64接高电平，NS1/NS2短接，显示

为一个黄灯亮，其他灯不亮。直流母线电压应在600V.

二 监视电源模块

一般来说，当西门子驱动进行扩展时，要加装监控模块，如要将轴的数量加大到5个甚至更多，此时监控模块主要为驱动装置提供控制和动力电源，产生母线电压，当电源模块的电子电源±15 V、5 V容量不够时，进行补充和加强。同时监测电源(±15 V、5 V、直流600VDC) 和模块状态。可以认为，监控模块起到对电源模块的加强作用。

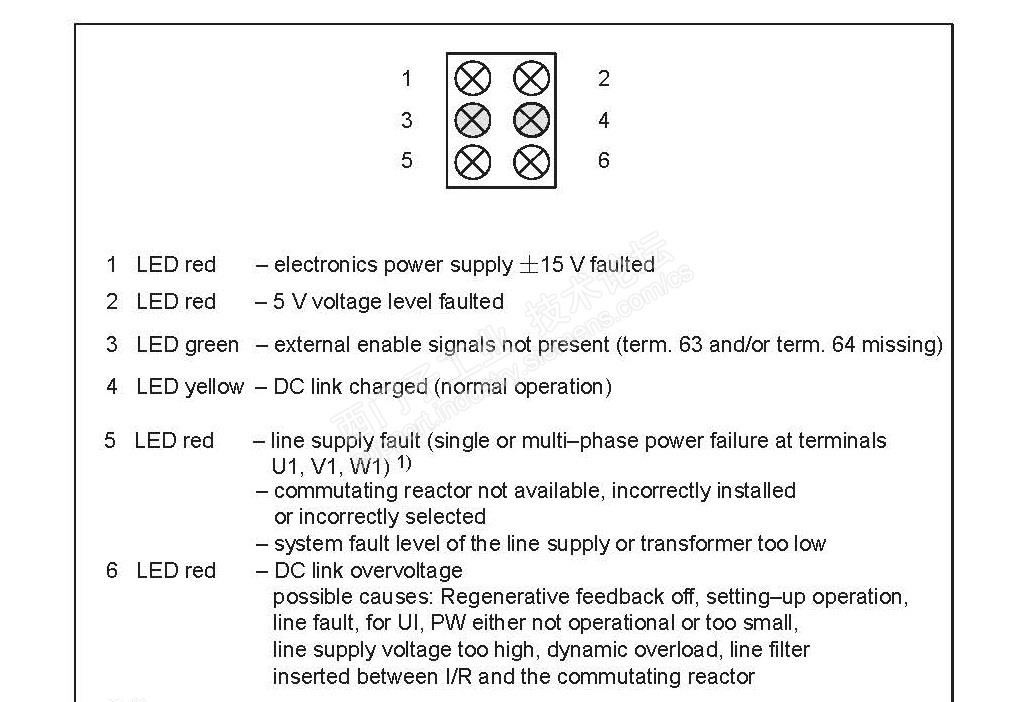

   电源模块灯的含义和主电源模块类似如下图：正常只有灯4黄灯亮，3亮绿灯的话，是缺少使能。
