在 840Dpl/sl 等系统中，用户报警的编写方式各种各样，但是大部分还是以 DB2 接口形式展现出来，但是在以 DB2 接口展现的过程中，根据 PLC 编程的复杂难易程度而决定逆向查找的时间。

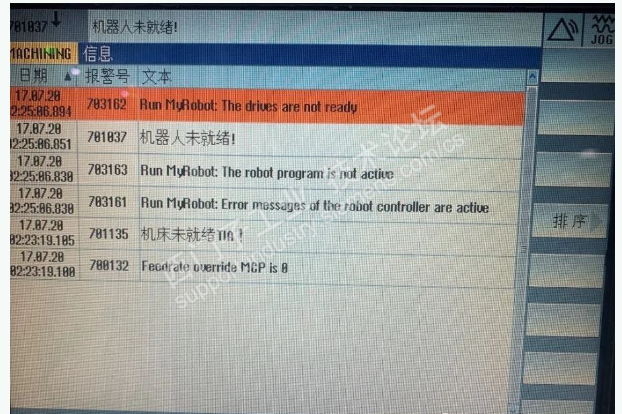

在现场中遇到如图1所示报警:

在图一中，主要需要关注 703163 和 703161 两个报警，703162 报警是由于上述两个报警被动触发的。

1. 确认起始接口地址

从报警的数值大小能看出来，报警的起始PLC 地址从 554 开始，这一点从图2也能看出来。

2. 确认报警号对应的接口信号

确定了其实地址后，需要计算一下报警对应的具体接口：

703161：DB2.DBX(554+31*8+7).5=DB2.DBX809.5

703163:  DB2.DBX809.7

3. 通过 PLC 查找接口信号

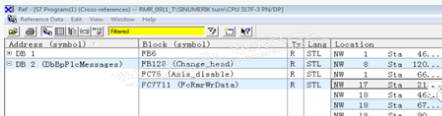

在确定接口信号之后，通过图3所示的交叉索引在 PLC 中寻找。

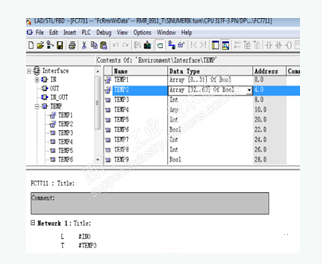

打开 FC7711 程序块

从图中，能看出，报警接口地址在寄存器1中，而该值由DBW92传入。而temp3的值由参数in0传入，由OB1来调用，

综上所述，DB2 的接口由 DB700.DBW92 导入

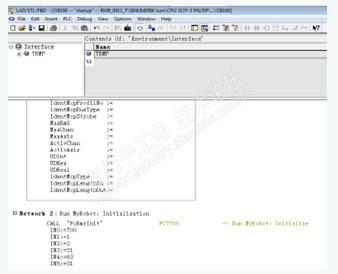

由图1所示，在OB100中调用 FC7700 对DB700进行初始化，打开 FC7700，如图所示。

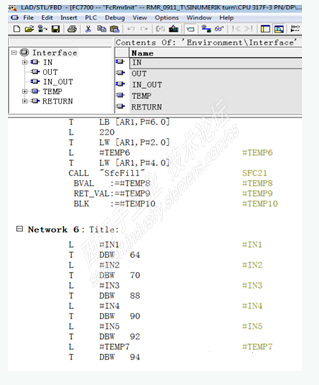

由图中可以看出，通过 OB100 调用FC7700，把参数 in5=31的值传入到DB700.DBW92，如图中的 network6.

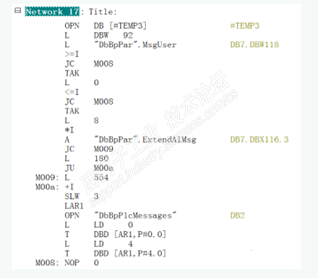

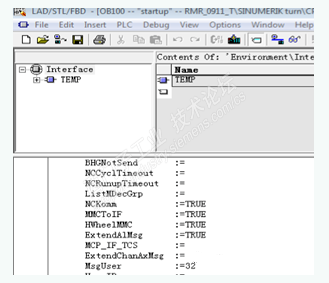

再返回来看图4的 network17，按照逻辑往下进行，DBW92=31，DB7.DBW118=32，通过一系列比较和计算：31*8+554=802，右移3位，得出 AR1=802。所以，临时变量 LD0~LD4 的值会触发 DB2.DBD802 和 DB2.DBD806.

由于触发报警为DB2.DBX809.5和DB2.DBX809.7，因为这两个报警是由 L7.5和 L7.7 触发，即如图4临时变量 temp2 的数据组 temp[61] 和 temp[63]。

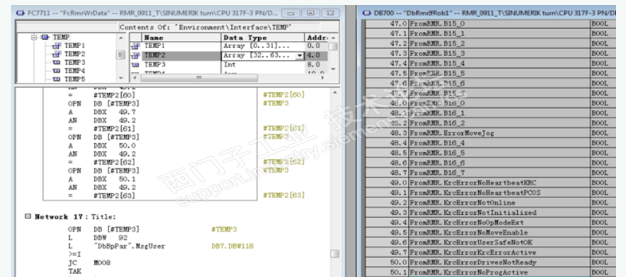

通过图中所示，临时变量 temp[61], temp[63],则是由 DB700 相关点位来决定，而该点位是状态位，而状态则是由从站来决定。

上述则是讲述一个报警处理的基本思路，不同的编程方法有不同的解决思路，需要根据实际情况来决定。
