HMI的多路复用

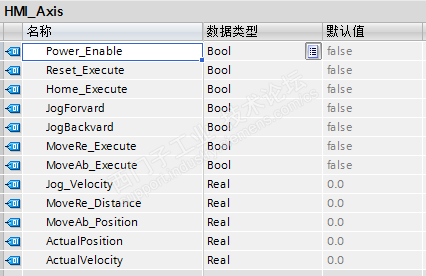

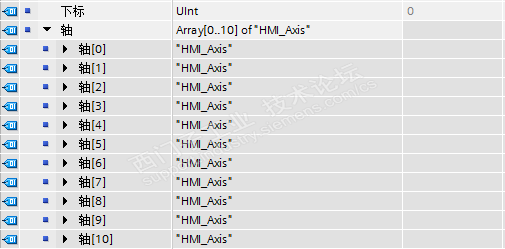

在PLC编程中，如果一批变量、数据机构一样，通常会采用建立UDT变量，用数组的方式实现。例如有多个伺服轴时，可以根据要实现的功能建立PLC数据类型（见图1），再在PLC变量表中建立数组变量（见图2）。在PLC中使用时，做好一个轴的控制功能，不同的轴只需要更改数组的下标即可。

        图1

                                                                         图2

在触摸屏中，轴的手动操作功能基本是一致的，那么是否可以像PLC编程中那样，利用数组来实现呢？如果这样可行，那么只需要在触摸屏上做好一个轴的操作画面，其余轴的画面只需要更改数组下标就可实现。

在西门子网站查找相关资料，找到HMI的多路复用介绍，链接我放在了文末，大家可以点击查看。根据资料介绍的功能，可以实现上述功能。

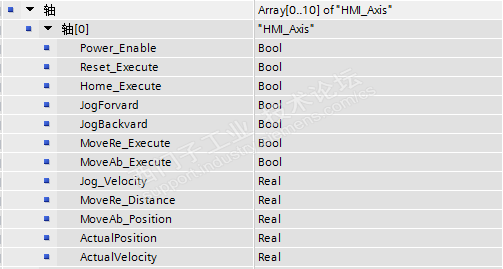

在PLC中建立UDT数据类型，数据名称“HMI_Axis”，创建DB数据块定义位：HMI。创建轴数组变量，数据类型位“HMI_Axis”，此处操作和图1、图2一样。在HMI DB数据块中创建数组下标变量，变量名称：下标，数据类型：Uint。见图3

                                                            图3

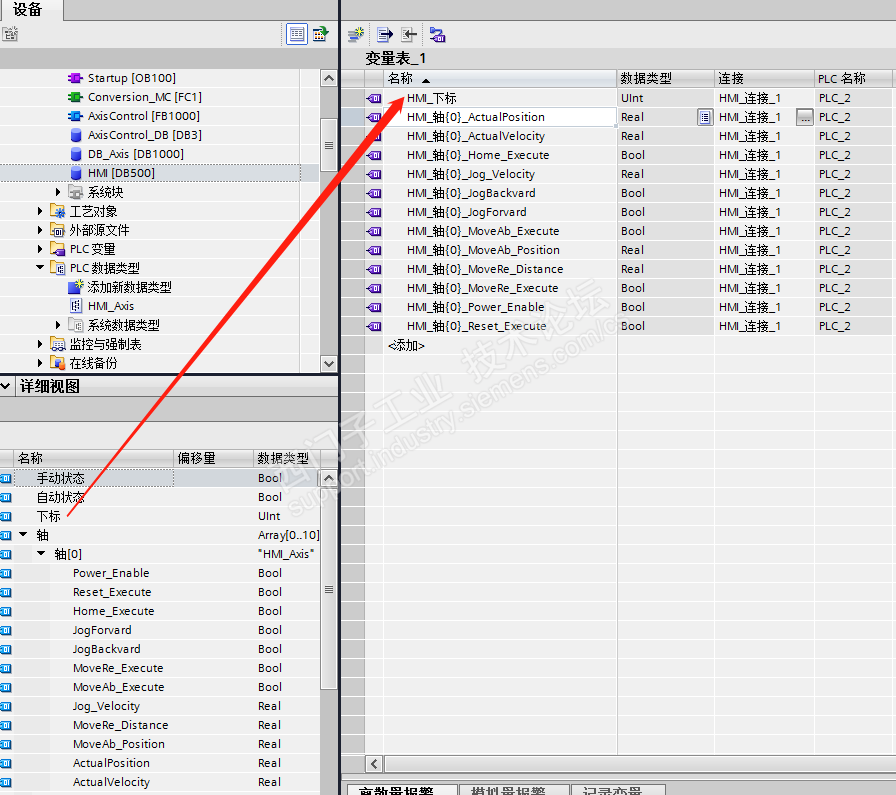

创建HMI，在HMI变量中创建变量表_1，将PLC HMI DB块中的轴[0]变量及下标变量拖拽到HMI的Axis变量表中，见图4。

 图4

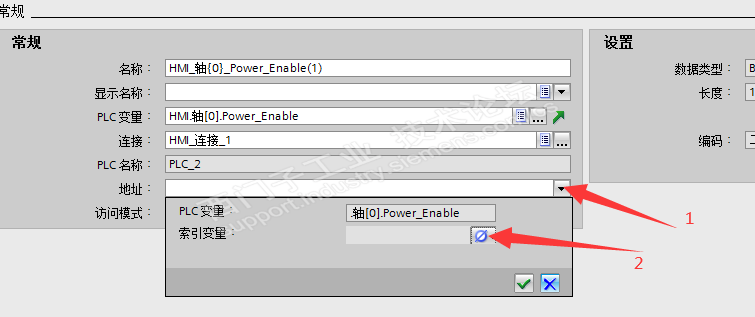

在HMI变量表_1中，选中轴变量,点击右下方的“属性“，跳出变量属性界面，见图5。

图5

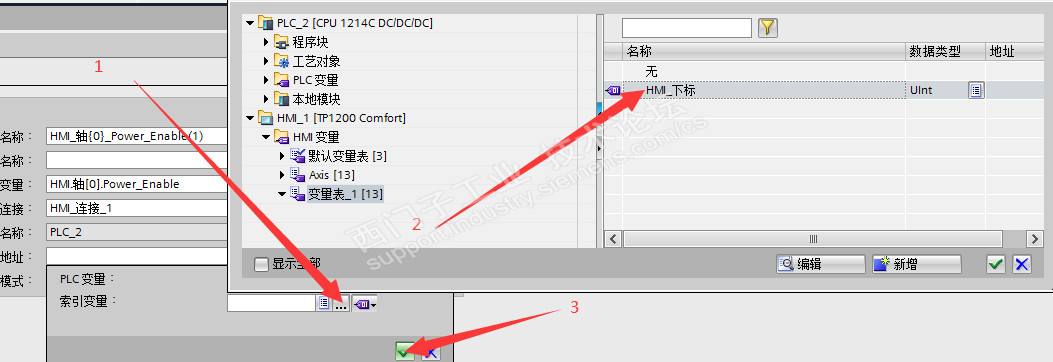

点击“常规”中的“地址”栏，在下拉菜单中点击“索引变量”。在“索引变量”中选择HMI_Tag。选择HMI变量表_1中的下标变量后点击对勾，见图6

图6

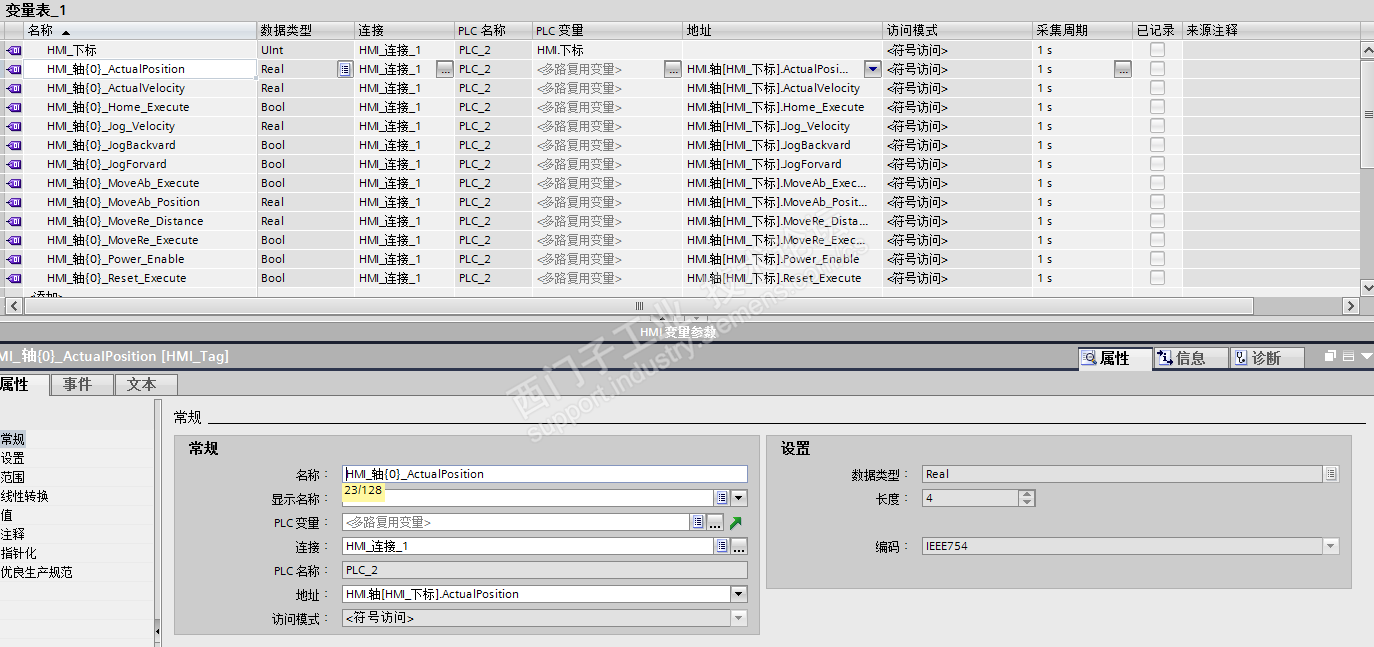

此时，变量表中的变量入图7所示。走到一步，HMI上的变量建立完成。接下来就是设计HMI的画面了。

图7

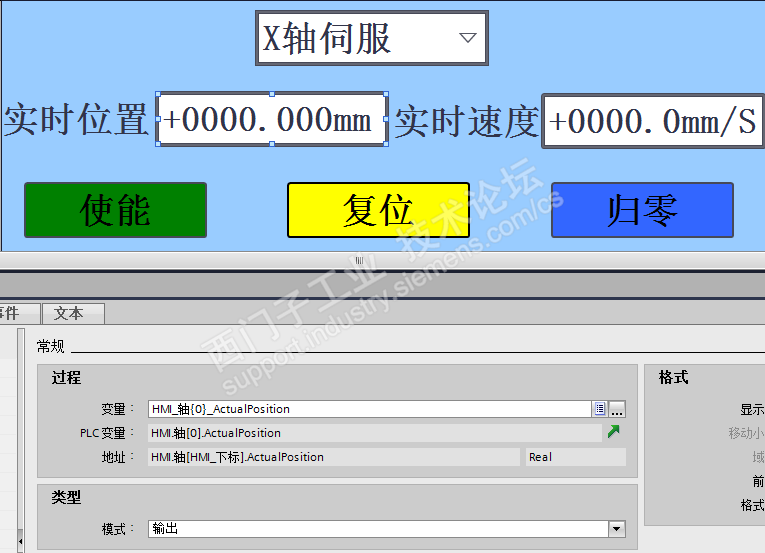

设计HMI画面，添加所需要的操作按钮和数据框。并关联对应的变量，见图8。我这里通过下拉菜单来选择需要操作的轴。设计好HMI画面后就可以下载程序调试了，没有实物可使用仿真来验证。

               图8

通过HMI的多路复用功能，可轻松实现HMI对PLC数组类型变量的访问，提高HMI画面的设计效率。

西门子技术支持中心网站资料连接

（https://www.ad.siemens.com.cn/productportal/prods/hmi/comfortpanel/q7_configuration/faq162.html）
