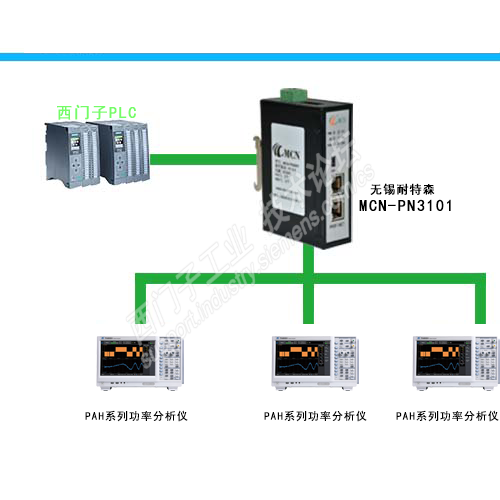

本案例现场是通过通讯转换模块Modbus485转Profinet网关连接PAH系列功率分析仪与PLC的配置案例，用到设备为西门子S7-1200PLC，Modbus485转Profinet网关，PAH系列功率分析仪。

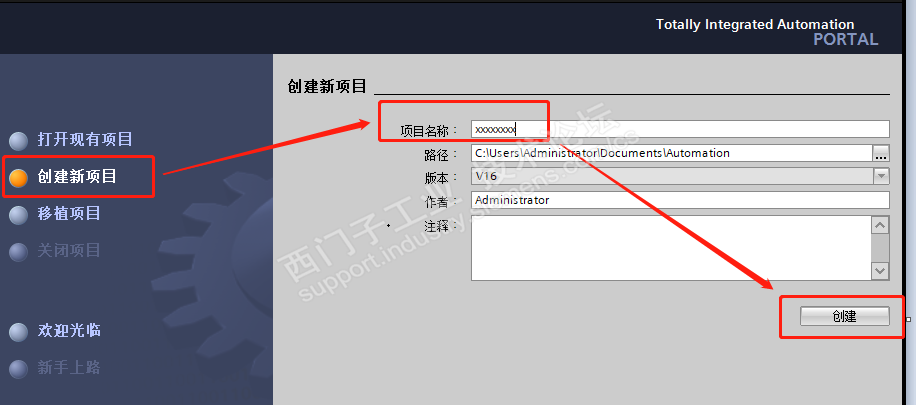

1、首先要新建项目文件；

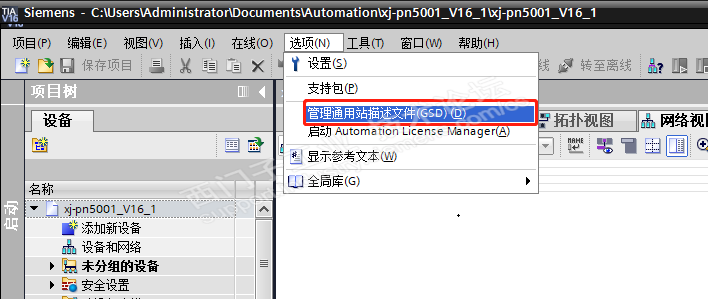

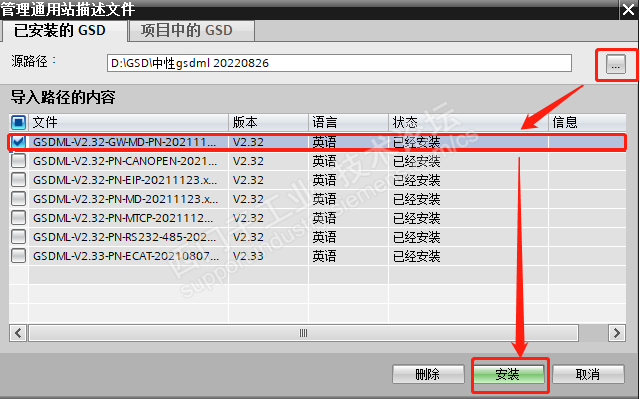

2、导入GSD 文件。将Modbus485转Profinet网关的GSD文件拷贝放到任意位置。打开博图，建立新项目。进入设备和网络，在选项中选择管理通用站描述文件，安装GSD文件；

3、搜索GSD文件存放文件夹，搜索到GSD后选择安装，等待安装成功即可；

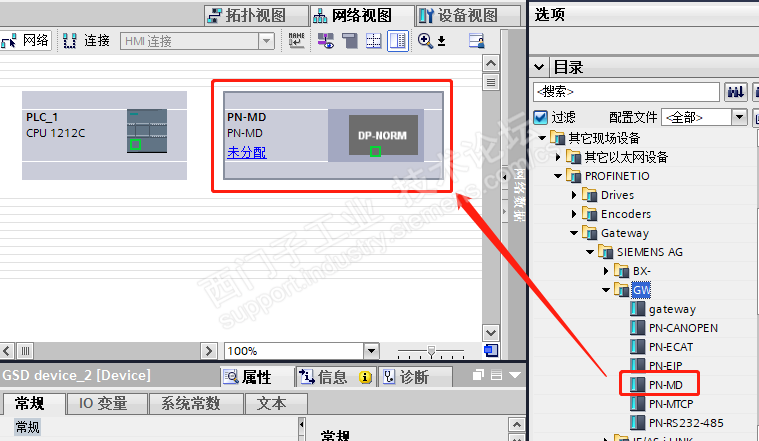

4、安装GSD成功后，打开硬件目录将安装好的GSD文件添加到组态中，Modbus485转Profinet网关和PLC还未进行连接，处在未分配状态。

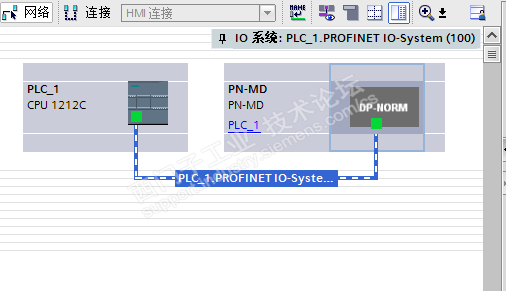

5、点击未分配与PLC进行连接后就可以对Modbus485转Profinet网关的属性进行参数的设定；

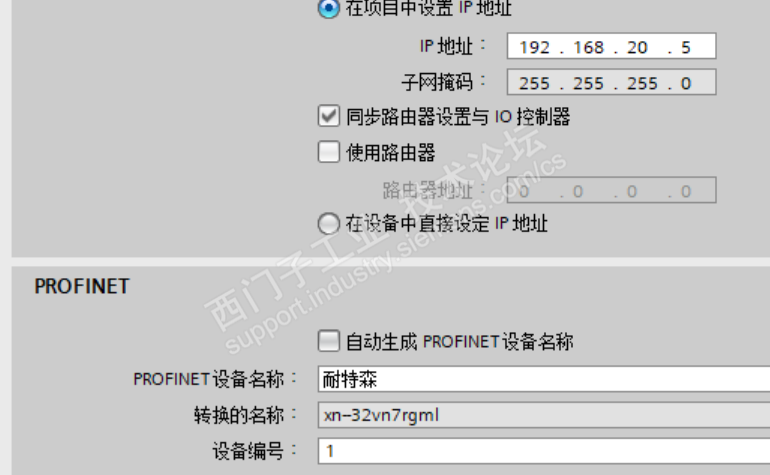

6、Modbus485转Profinet网关属性，修改Modbus485转Profinet网关的IP地址和PROFINET设备名称，如需要特殊符号或中文，请保持转换的名称保持一致；

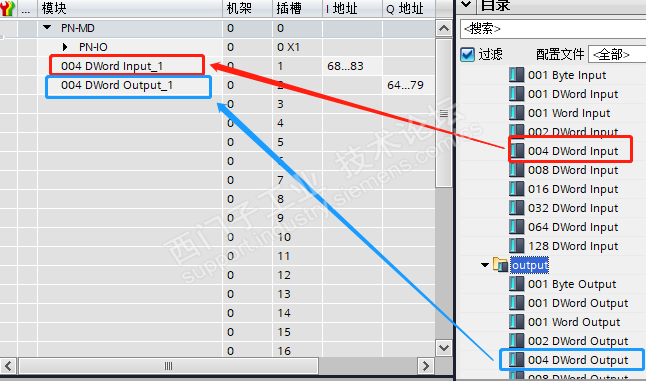

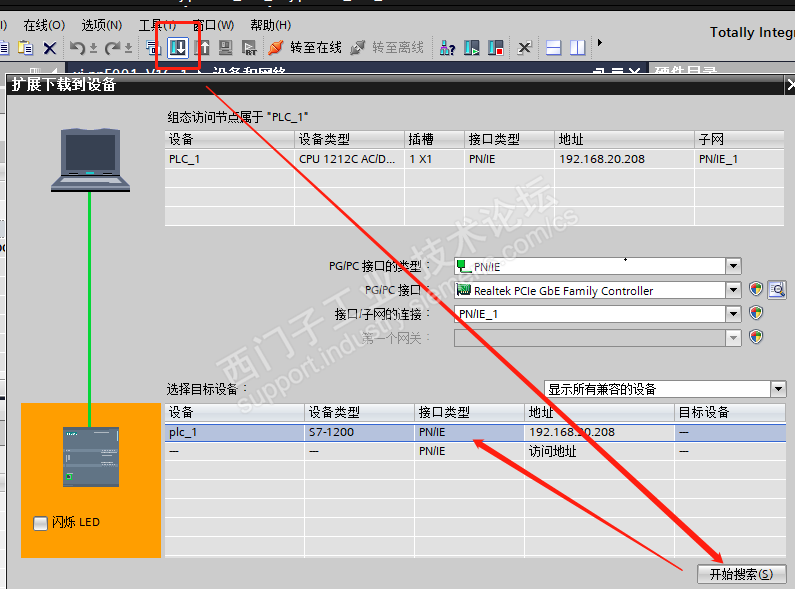

7、添加需要的输入（inptu）、输出（output）字节数。添加字节数根据需求进行添加，根据下图所示，设置好参数后就可以下载并装载到PLC。

8、打开配置软件Gateway Configuration Studio。

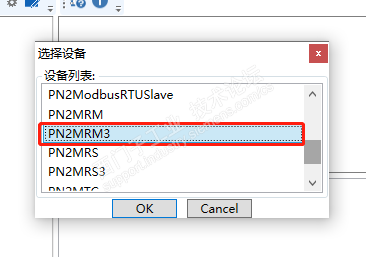

9、点击新建，选择设备为PN2MRM3；

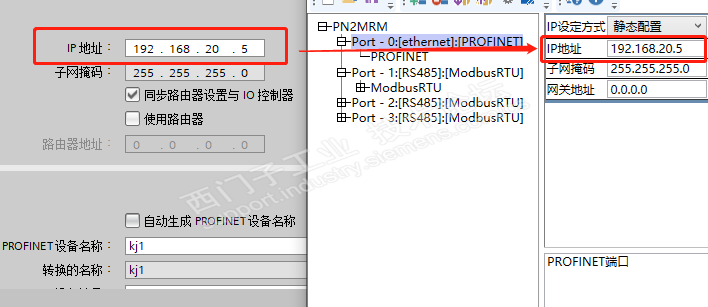

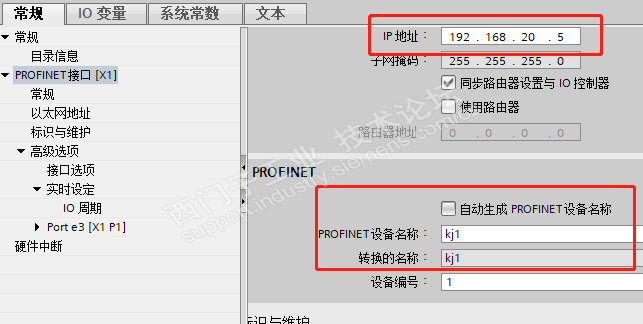

10、配置软件中的IP地址与博图Modbus485转Profinet网关组态中的IP地址必须要一致；

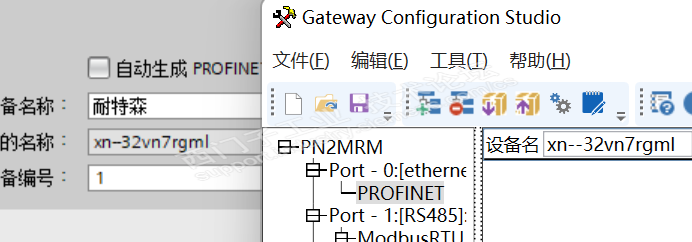

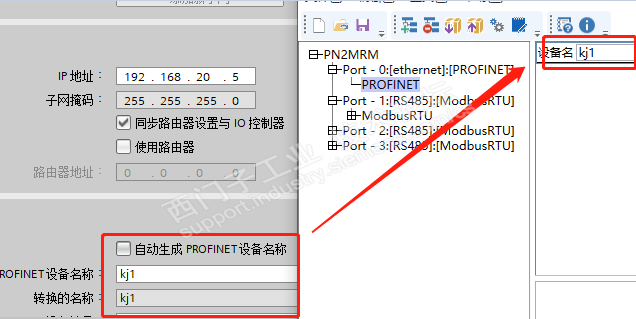

11、配置软件中的PROFINET与博图以及Modbus485转Profinet网关组态必须要一致；

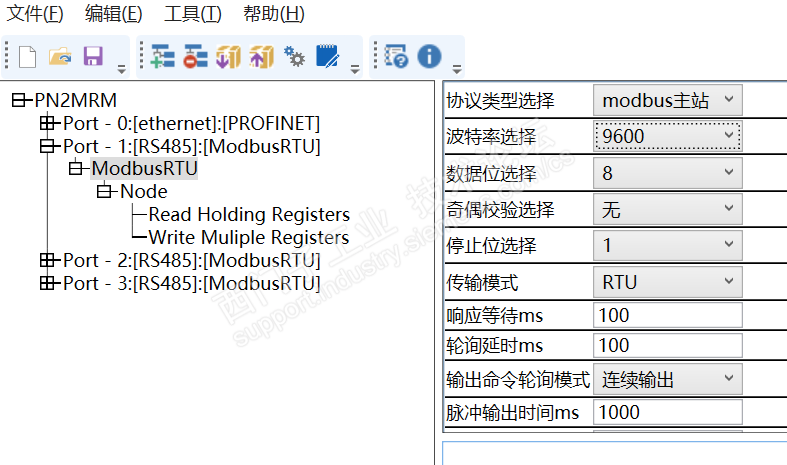

12、根据设备说明对波特率、字宽（数据位选择）、奇偶校验等参数进行配置；

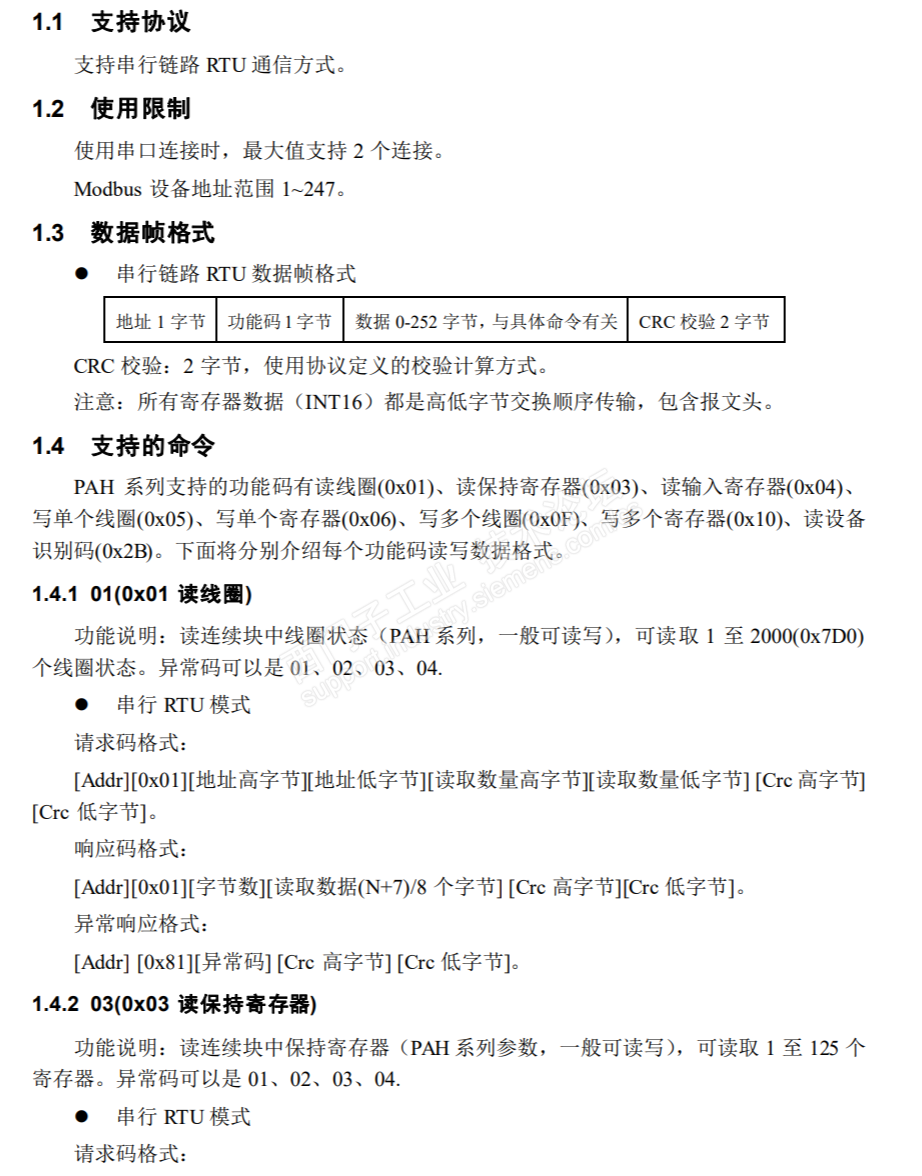

13、设置好从站的modbus地址，波特率，奇偶校验等485参数并和主站保持一致，以下图从站手册说明为例，从站支持ModbusRTU协议支持的功能码有0x01，0x03，0x04，0x005,0x06，0x0F，0x10等；

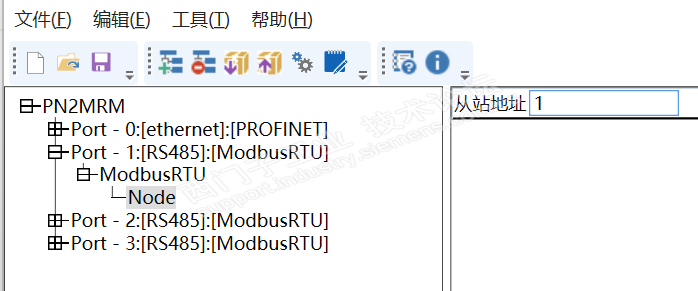

14、设置从站地址为1使用0x04功能码读输入寄存器；

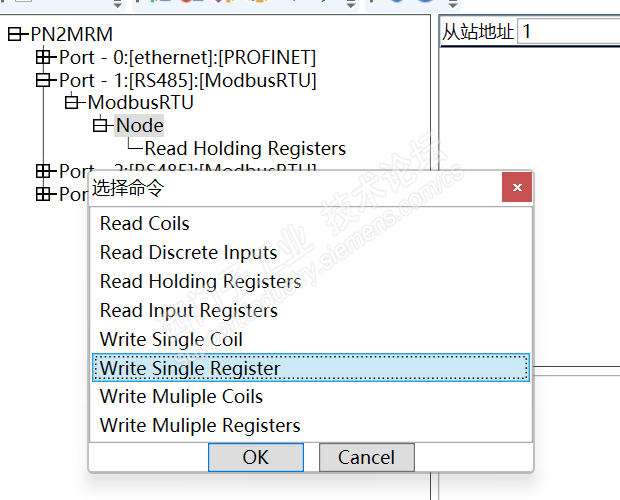

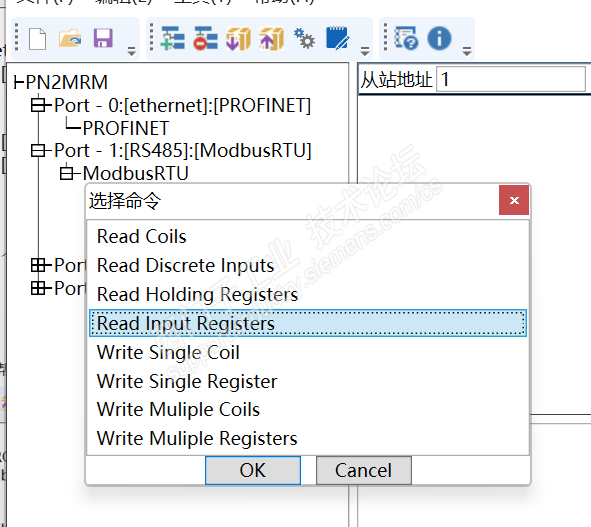

15、添加04功能码命令；

16、打开从站寄存器地址表选择要读取的参数地址，3.3处写明该寄存器地址为只读寄存器故用0x04功能码读取；

17、例如要读取单元n测量项Umn，（V）地址为0x0008-009.因为该参数是浮点数所以占用两个寄存器则网关配置中应如下填写；

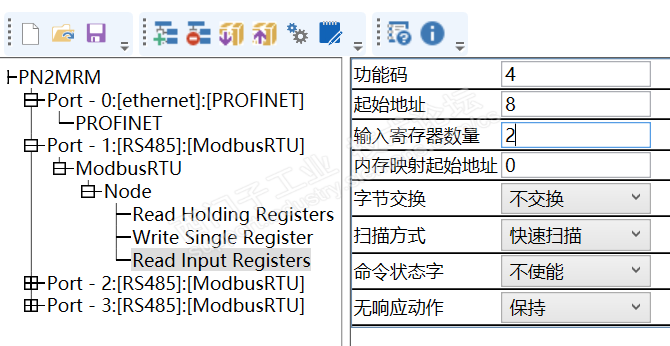

18、起始地址为十进制8要读取寄存器数量为2个（浮点数为双子，一个寄存器为1个字故读取数量为2）内存映射起始地址为0对应把数据映射到PLC地址ID68，同理写命令分为写单线圈，多线圈，单寄存器，多寄存器四种根据要求的功能码对应选择即可；

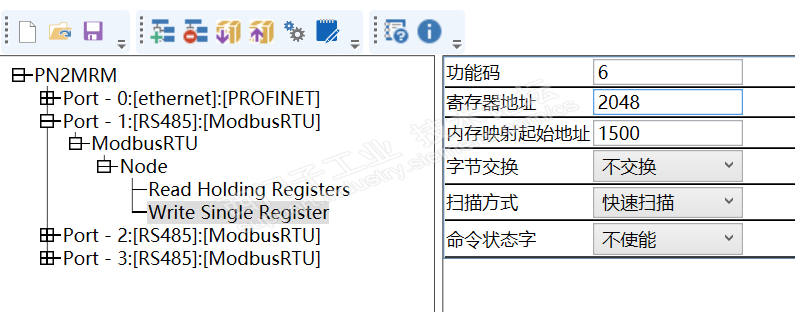

19、写入十进制地址2048；

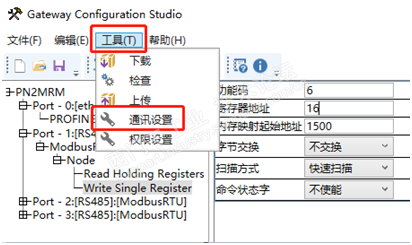

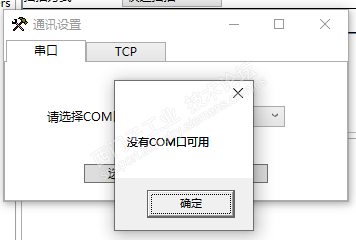

20、配置完成所有需要的参数后进行下载，点击工具在点击通讯设置；

（

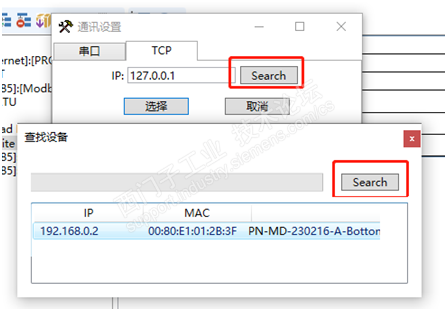

21、点击Search进入到下一界面后再点Search双击下方红框内IP及设备；在博图中打开监控表，当写命令内存映射地址为1500时候，对PLC中分配好的QW64写值即可，当读命令内存映射地址为0时，起始地址的共2个寄存器数据则会显示在PLC中的IW68-IW71地址上；
