用LAD,SCL,STL ,单按钮对灯的控制

2982

7

2023-05-09 09:46:24

步骤：

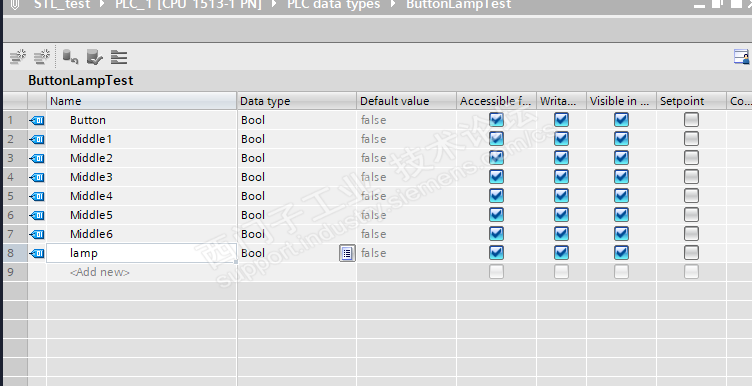

1.建立变量结构，考虑到会多次使用类似的变量，这里采用了UDT.

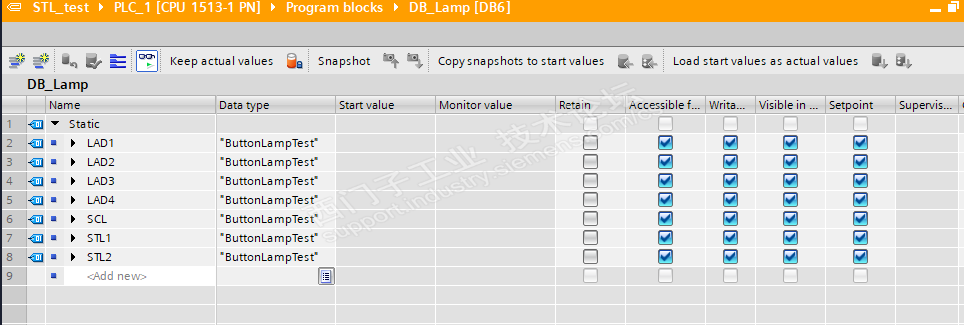

2.建立变量。

3.程序实现

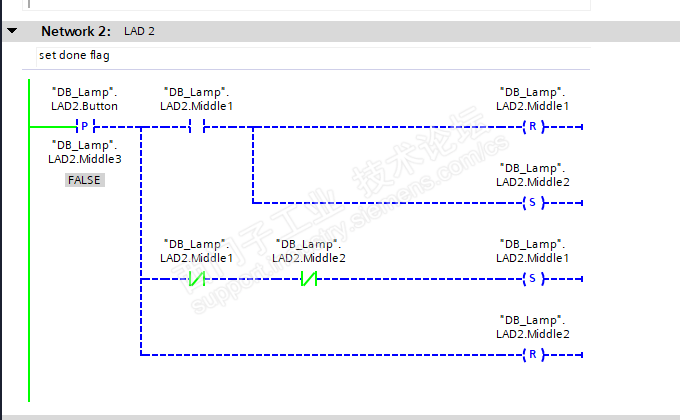

3.1 LAD实现,

还有一种是用计数器实现，也测试过，有兴趣的小伙伴可以自己试试。middle1 是灯;

`

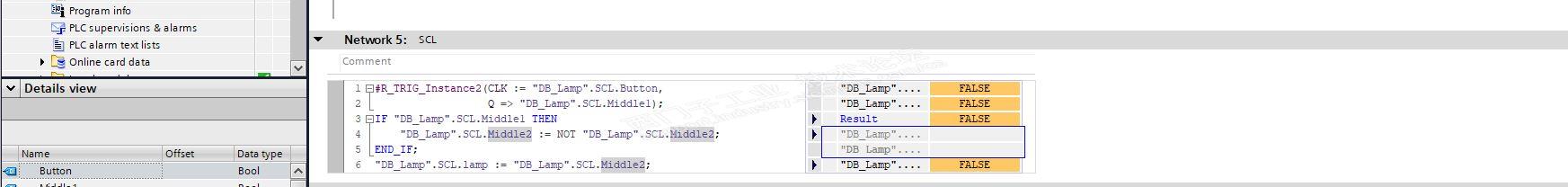

3.2 SCL 实现。

3.3 STL 实现

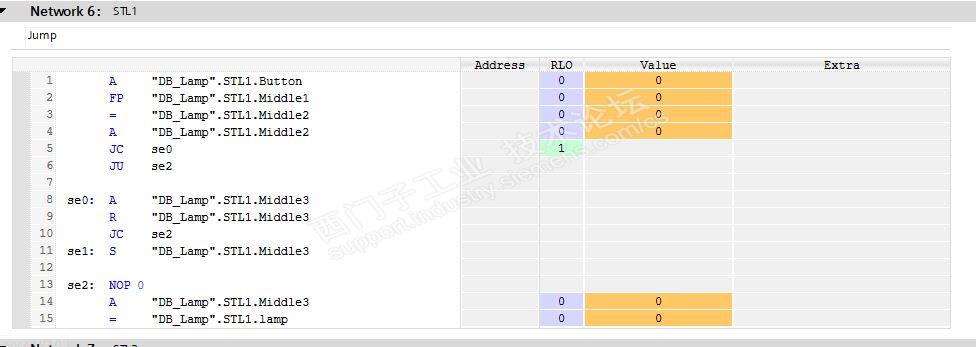

3.31 用跳转实现

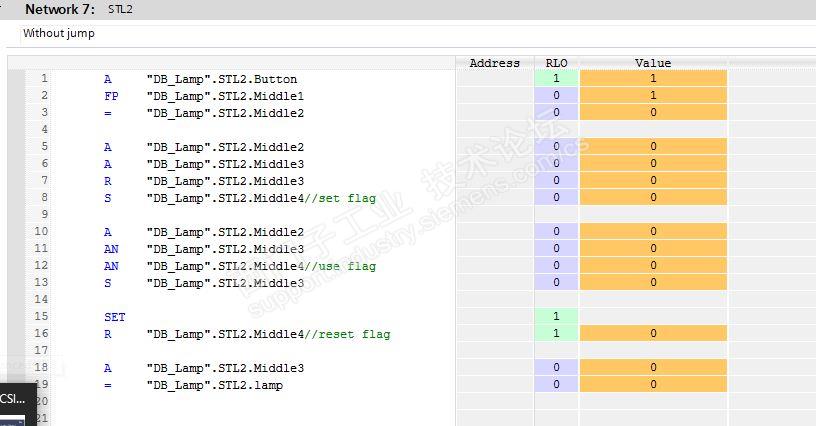

3.32 用R/S实现

总结

这个题主要考点就是对循环扫描的认知。总体说来，用ST(SCL)最容易实现。有兴趣的小伙伴可以用SFC(GRAPH)或者CFC(FBD),实现一下。

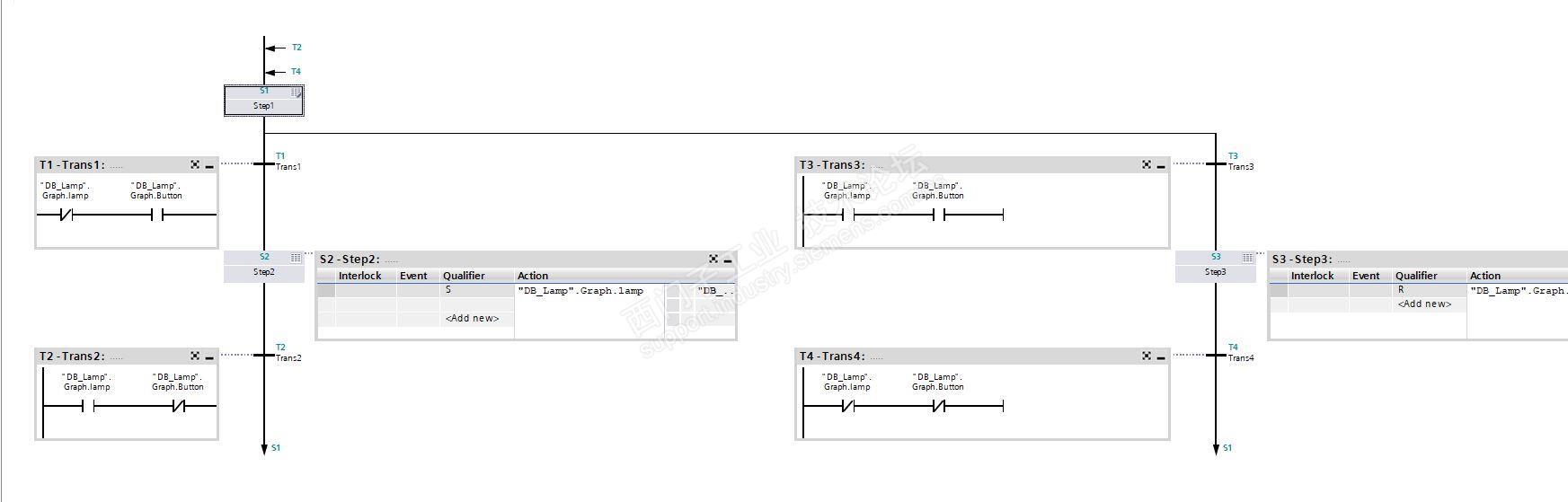

增加了一个Grap的实现，graph是一种层次特别清晰的表示方法，用步骤划分代替中间变量。
