一起Profibus DP从站故障的处理过程

  早上，刚准备出门上班，急促的电话铃声中断了我锁好家门的过程。从电话那头传来同事的声音，描述说有一台设备昨天保养过后，操作试机还好好的，晚上准备正常启动生产时，出现从站接口模块指示灯异常，且该从站的所有操作功能失效的故障，一时无法下手做进一步处理，望能够一起协助排查。

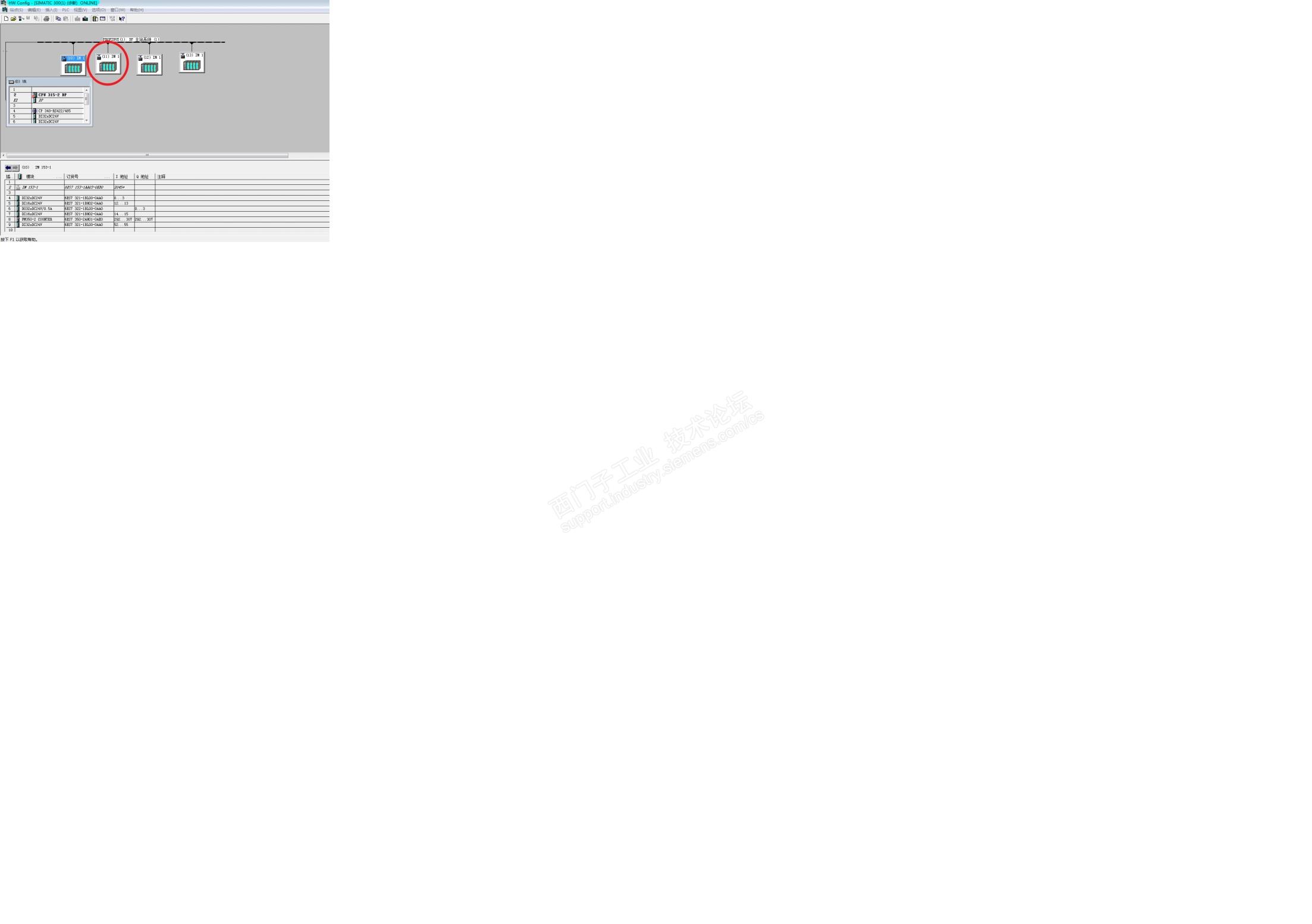

  赶紧赶往公司到设备现场，打开电脑中的step7软件连接与315-2dp的mpi接口，打开用户程序硬件后在线，发现从站11#故障，图示：

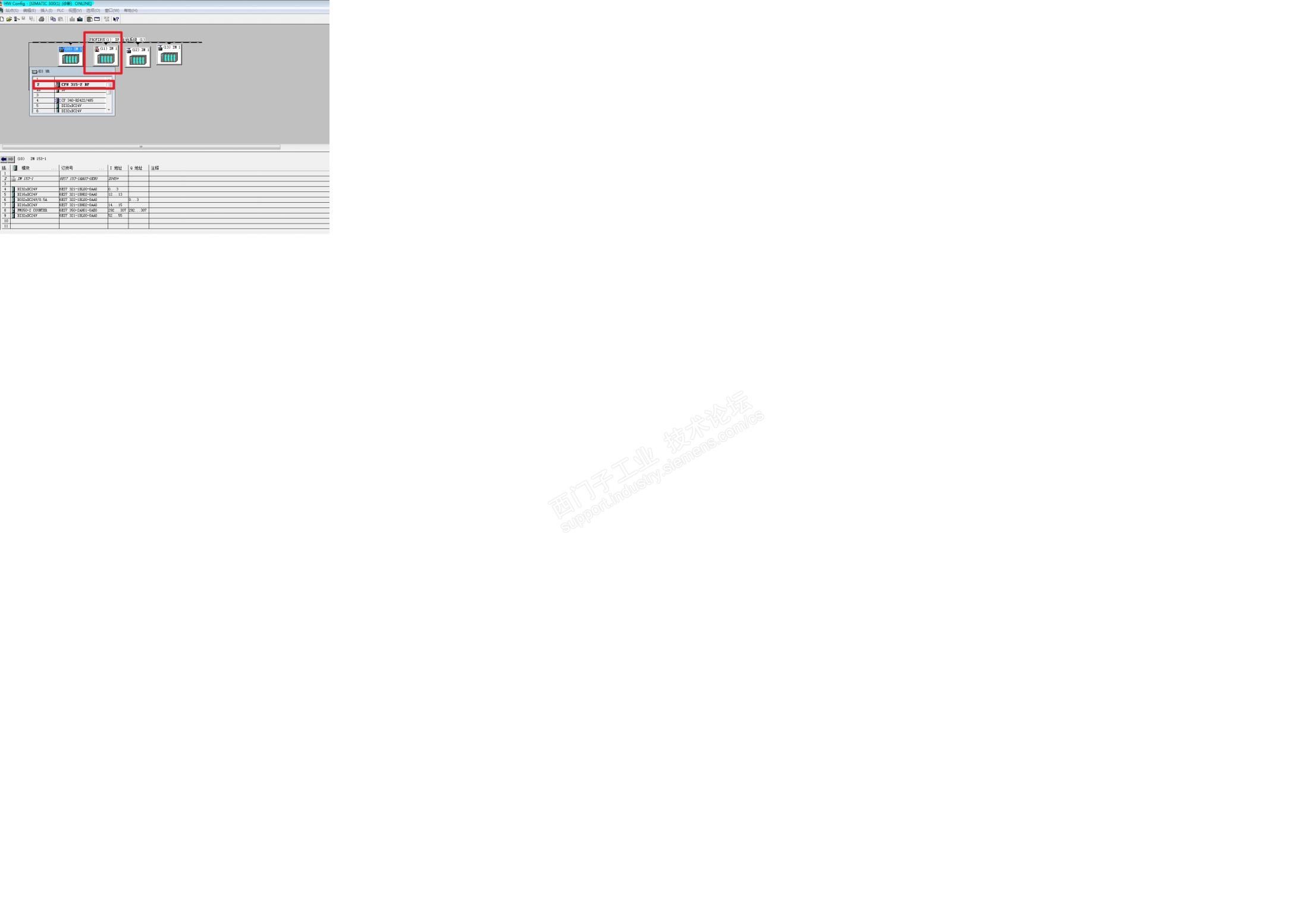

继续打开11#从站，报警提示，该从站模块已经组态，但是，不可用，且该从站组态下的所有模块均报错误。图示：

模块已经组态，但不可用的故障提示信息，并不是指已经组态错误。该设备大概使用已经有近10年，不存在模块组态错误的，是在用设备使用过程中通讯故障原因。到故障从站侧控制柜内部检查，发现接口模块正常的绿色运行指示灯RUN没有亮，且红色指示灯非常暗的有一点光，是否是由于从站的电源漏电或者电源电压下降引起从站通讯故障？或者是由于电焊原因引起的，因为昨天设备保养范围正是该从站的附近。

 造成从站profibus DP通讯故障的范围很广，根据现场检查情况，首先从接口模块的电源入手排查。用万用表直流当检测接口模块6ES7 153-1AA03-0XB0供电端子，电源24V正常，电源端子连接可靠，系统接地与M端子连接可靠，没有松开迹象。由此说明接口模块的指示灯红灯BF指示灯暗亮并非是由电源故障引起的。拆下故障可能性比较大的DP电缆插头，打开检查DP电缆插头内部的DP电缆连接可靠，DP电缆的金属屏蔽层牢牢的被按在接地的金属连接片上，端子连接也是可靠连接，重新回装DP插头。关闭从站直流电源，松开接口模块下侧安装螺栓，卸下从站接口模块，检查背板U型连接器及插针，未见有腐蚀和弯曲现象。重新回装该模块及DP电缆，再次给从站上电故障依旧。

返回办公室，找一个备用的接口模块6ES7 153-1AA03-0XB0拿到现场，将DIP拨码拨到8、2、1有效，DIP开关组态数累加后相当于11与原站点的DP从站设置的地址一致。重新关闭从站电源，拆除DP电缆及接口模块，将新的接口模块回装到原故障模块位置上，连接模块的电源端子及PE与M端子接地导线，插入DP电缆，检查连接无误可靠后，打开从站电源，一阵从站初始化过程后，接口模块的指示灯变绿色正常，启动从站设备正常。重新回到主站侧，在线硬件设备，此时11#从站报警信息消失，图示：

小结：

造成该从站接口模块的故障的根本原因，需要打开该模块来根据具体故障部位来分析。几个可以排除的原因分析：

1） 由于该设备做过等电位连接，所以，在昨天设备保养电焊焊接过程，不会存在因电焊过电压、过电流引起的烧接口模块原因，等电位连接线检查是连接可靠的。

2） 从打开DP插头检查过程中，也反映了该模块硬件故障，并不是从通讯DP电缆进入的，插头内部也没有烧焦的迹象。

3） 接口模块故障，而电源端子24V供电正常，说明该接口模块，并没有因为内部短路或者漏电原因引起供电电压下降，且模块未见有明显的烧焦味道。

后续有时间，打开这个故障的接口模块，再深入探究一番可能的故障原因。
