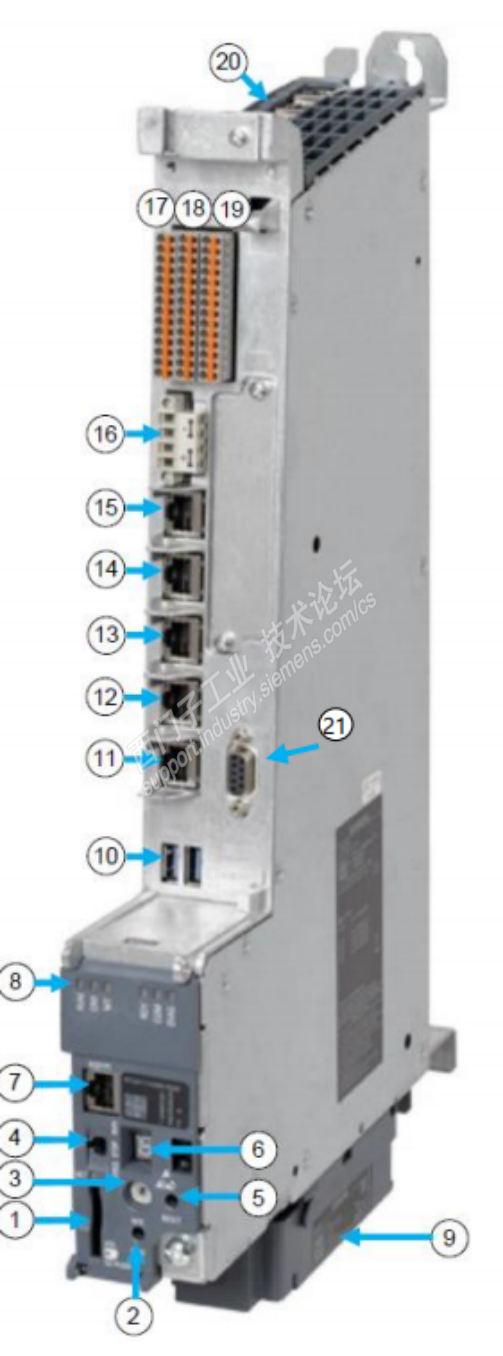

NCU1750/NCU1760 接口

1 X55 系统 SD 卡槽

2 - 诊断按钮

3 - NCK 调试开关（旋钮）

4 - PLC RUN/STOP/MRES 拨动开关

5 - Reset 按钮

6 - 7 段数码管

7 X127 PN/IE 服务/调试接口

8 - 诊断 LED 指示灯

9 - 风扇盒

10 X125/X135 USB 接口

11 X130 PN/IE 工厂网络接口

12 X120 PN/IE 系统网络接口

13 X160 - P1 PN 接口

14 X150 - P2 PN 接口（带等时同步）

15 X150 - P1 PN 接口（带等时同步）

16 X124 24VDC 电源

17 X122 驱动数字量 I/O

18 X132 驱动数字量 I/O

19 X142 NCK 数字量 I/O

20 X100-X105 DRIVE-CLiQ 接口（6 个）
