以下是引用GreenHands在2023-07-28 22:26:12的发言 >0楼：

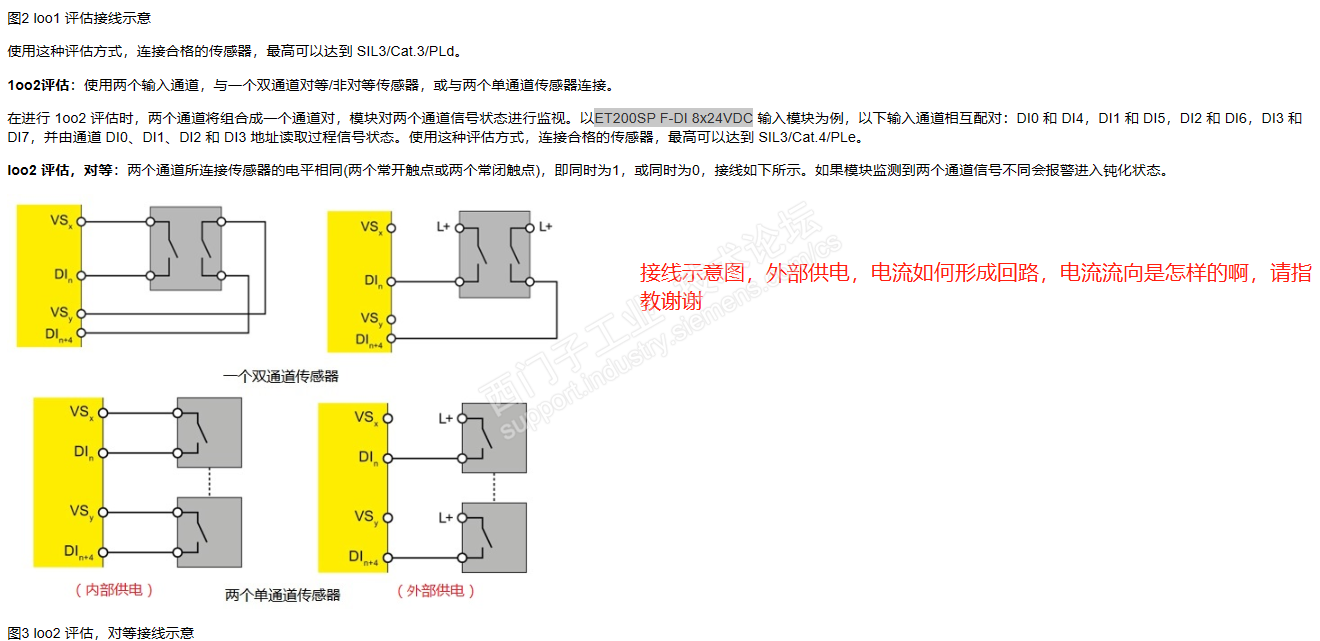

请问安全输入模块的示意接线图电流流向是怎样的啊，内部接线我能理解，外部接线看不明白

楼主可能想的过于复杂，电路图已经很明了，可以这样理解：

内部供电时，回路电源采用模块自己的电源，电流由VS针脚，流向元件NO/NC触点，再流回 DI针脚；

外部供电时，回路电源采用模块外部的电源，电流由外部电源L+，流向元件NO/NC触点，再流回 DI针脚；

其实，普通的DI信号模块也是存在内部供电和外部供电的情况。

推测楼主刚接触西门子的产品吧，不着急，慢慢来

每天进步一点点
