SMART CPU右下角的24V电源输出是CPPU内部经过隔离转换的一组电源

的确是不建议使用

原因1：是容量小，带不了什么负载，最多给干触点的输入使用

原因2：电源的纹波也不及标准的开关电源

原因3：这个电源的负极也是CPU串口以及模拟量的参考地，因此带负载容易引入干扰，也容易被短路

因此不建议使用，电源正极L+不接，并且把该电源的负极M直接接地，可以获取较好的等电势性能。

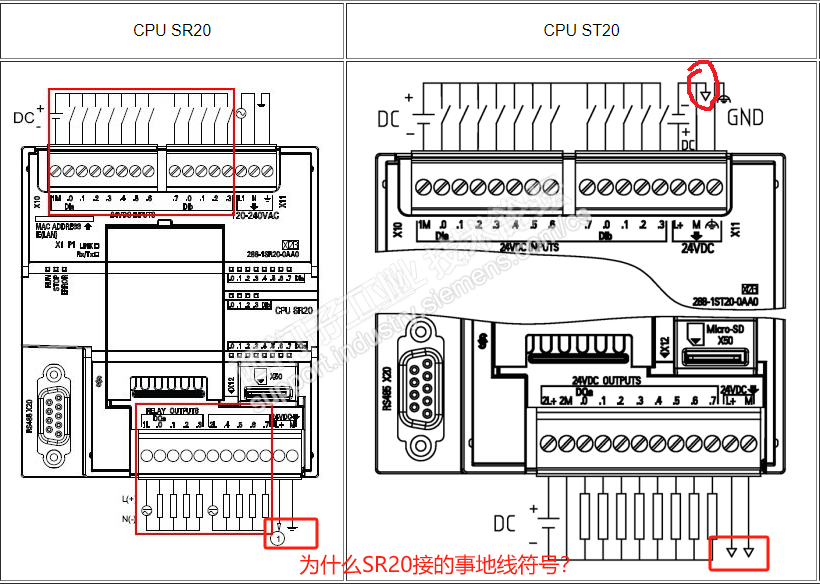

这个图，在V2.7及以前都是这么标注的，原来的本意是指给CPU供电的24V开关电源，其输出负极要接地，做等电势，它采用了逻辑接地的符号，而右下端电源输出的两个端子标识也采用了同样的符号，但这完全不是同一个意思，我也认为会引起很大歧义，好在现在V2.8的手册均已经改过来了，大家可以去查一下。

但，这并不是说给CPU供电的24V负极不用接地了，还是一定要接的，只是没必要在这里表达了罢了。
