ET200M的IO模块，接线原理图如何绘制？

已锁定

手机用户20200420353928

帖子

4
精华

0
被关注

1

论坛等级：新手

注册时间：2020-04-20

普通如何晋级?

ET200M的IO模块，接线原理图如何绘制？

1375

2

2023-10-22 17:11:44

SIEMENS ET 200M 的 IM 153-4 高性能型，PROFINET 6ES7153-4BA00-0XB0

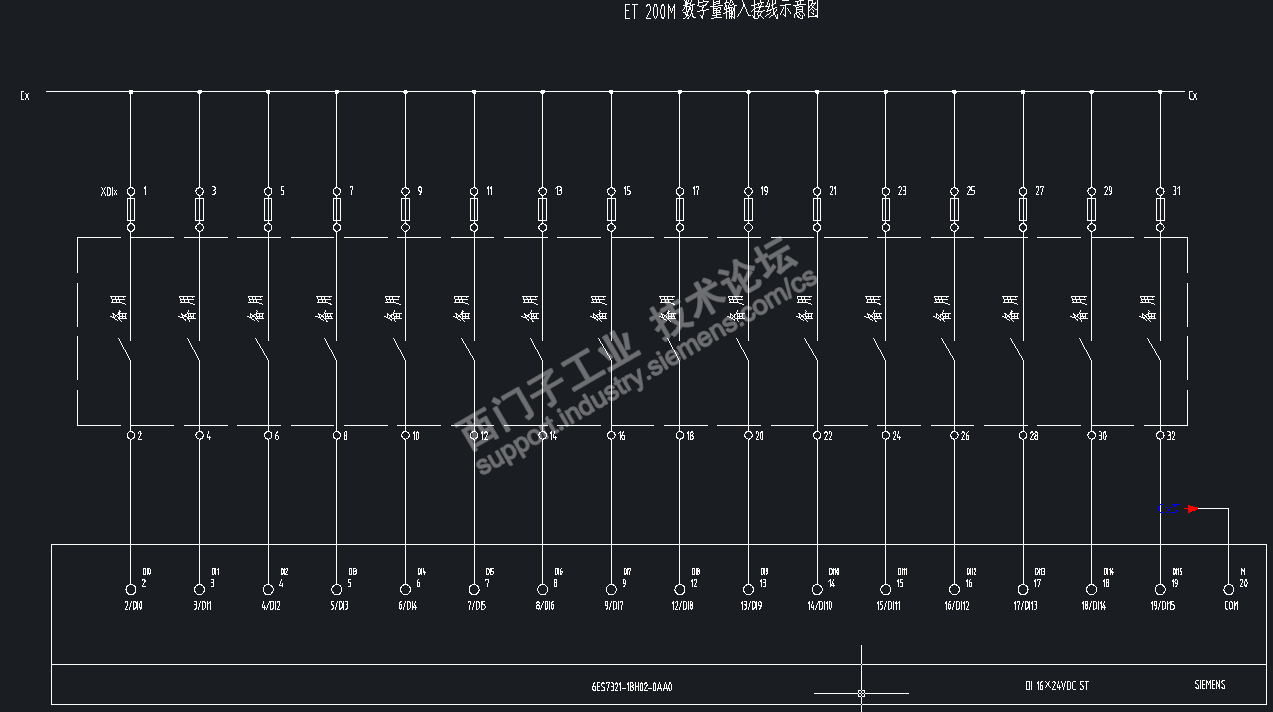

SIEMENS 数字量输入，16 DI，24V DC；电位隔离 6ES7321-1BH02-0AA0
SIEMENS 数字量输出 16 DO，24 V DC，0.5 A；电位隔离 6ES7322-1BH01-0AA0

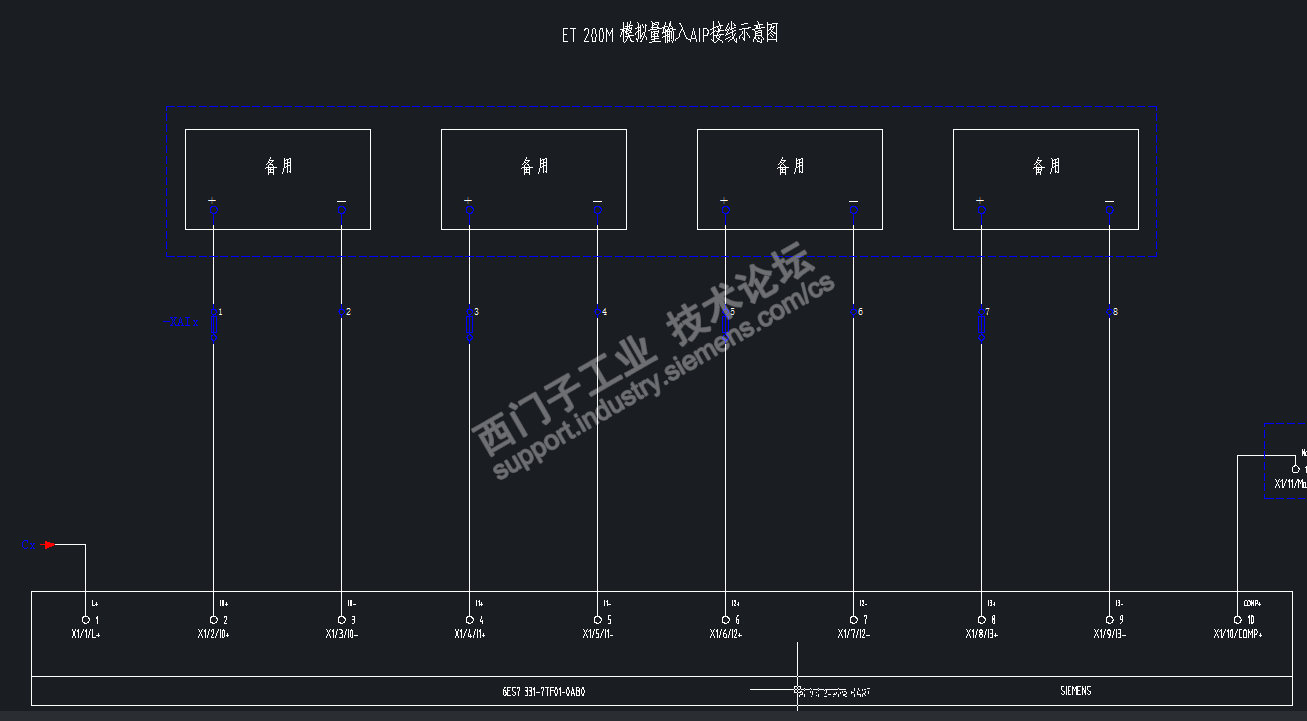

SIEMENS 模拟量输入 8 AI；HART 0/4-20mA 6ES7331-7TF01-0AB0
SIEMENS 模拟量输出 8 AO；11/12 位；电位隔离 6ES7332-5HF00-0AB0
上述模块要画接线原理图，也不知道画的对不对？望高手来斧正

问题补充：或者有什么资料可以看
