200Smart五步实现Modbus温湿度显示

概要

如何通过200smart采集温湿度传感器并显示温湿度数据

功能需求

通过串口Modbus显示温湿度

硬件准备

控制器:200Smart（主机）

传感器：485温湿度（从机）

显示屏：3位/4位LED数码管显示屏（从机）

串口工具:USB转485(调试必备)

测试软件

串口调试助手

显示屏设置软件

参考文档

PLC数码管显示屏

温湿度传感器说明书

S7-200 SMART 系统手册

转换器协议解析

从机地址：01（温湿度）

从机地址：03（3位显示屏）

从机地址：04（4位显示屏）

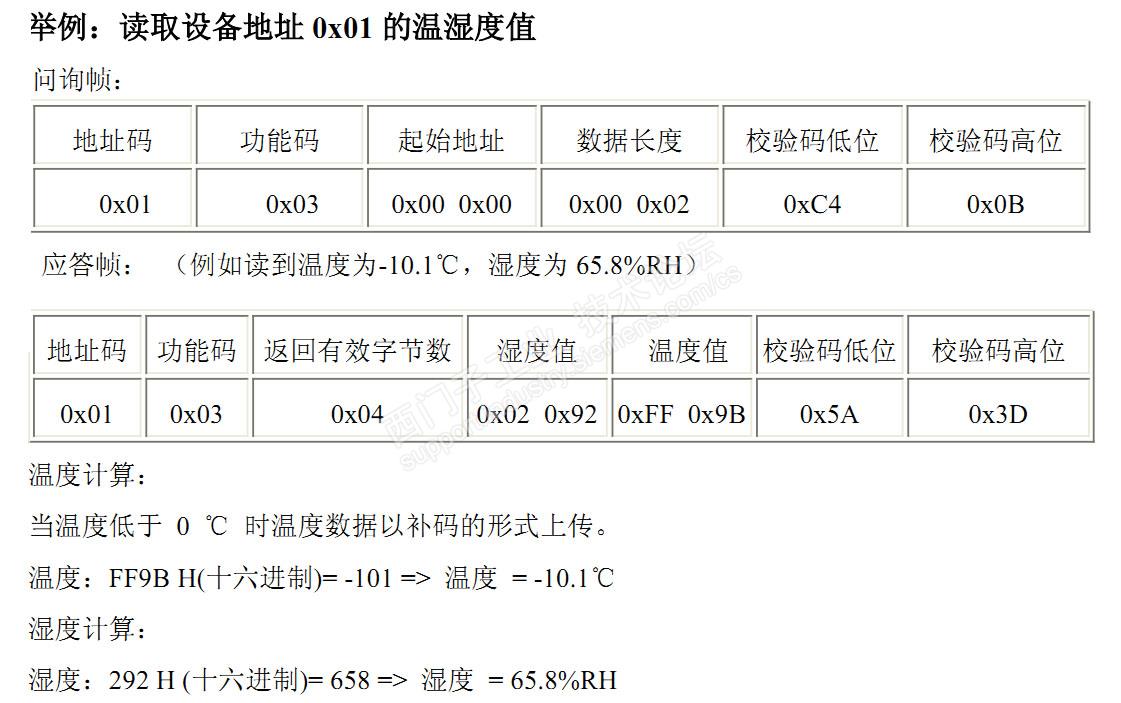

    温湿度协议格式

  3/4位PLC显示屏协议格式（3/4位协议兼容）

功能03用于读取保持寄存器(温湿度)

(PLC)40001->0x00(温湿度)（温湿度2个长度）

功能16用于写温湿度显示（显示屏2个长度）

(PLC)40017->0x10(LED)（显示1位小数点）

编程原理

200Smart先读取温湿度，保存后显示温湿度

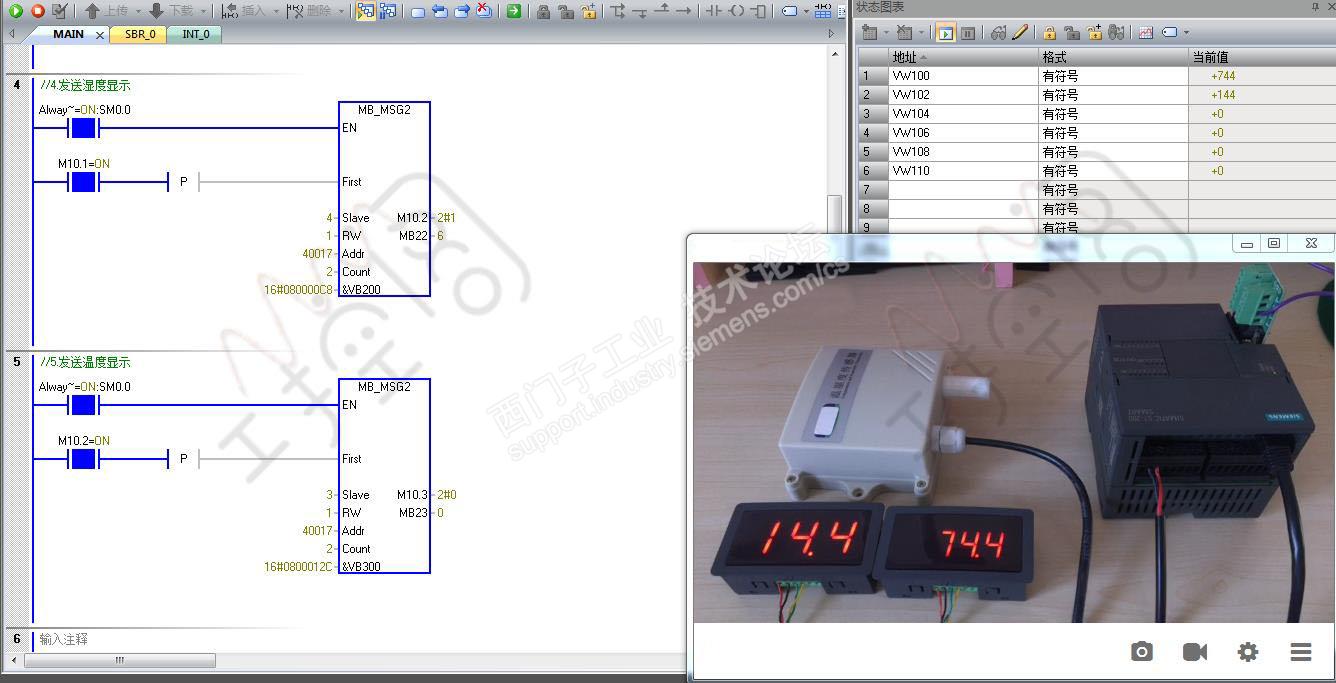

程序代码

显示效果
