认识Brownfield Analytics

在这最后一部分中，您将认识我们可视化看板Brownfield Analytics。包括了解可视化看板的组成部分，学会如何让您的设备显示在可视化看板上，以及如何直接在可视化看板上及时看到机床报警信息。

视频版指南，请见link：https://1847.siemens.com.cn/course/detail/1/1810945/6471

1.       什么是BFC analytics

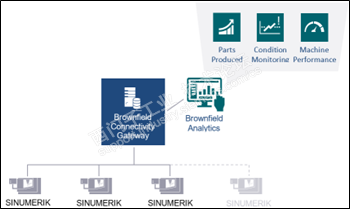

Brownfield Analytics是基于BFC基础上一款 “即插即视” 的产品，帮助客户实时监控设备状态信息。提供“ Operations Dashboard” 功能，可实时监控设备核心KPI；提供” Condition Dashboard”功能，可监控设备健康状态及查询历史状态记录。

2.       使用BFC analytics 看板，查看机床运行和健康情况。

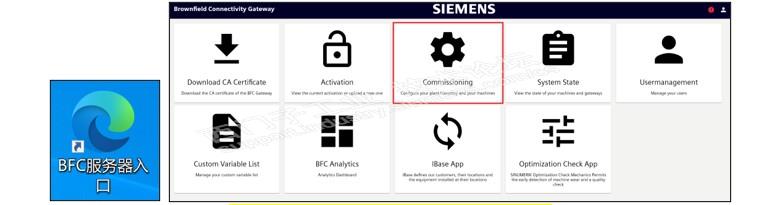

点击桌面上“BFC服务器入口”图标。点击“commissioning”图标，进入页面。

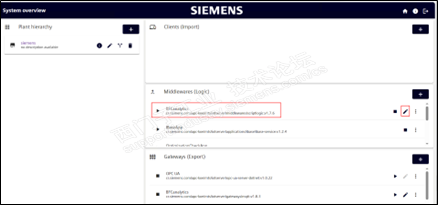

在BFC commissioning页面，点击Middleware中“BFCanalytics”后的铅笔：

弹出对话框中，往下滑，点击”2 define dataset configuration”设置变量数据（其他配置不要变动）。

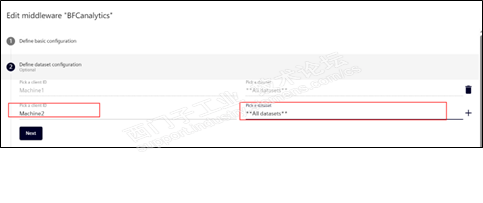

Pick a client ID：选择您在BFC中配置好的设备名称（如ZhangSan）；

Pick a dataset：选择第一个All datasets，之后保存。

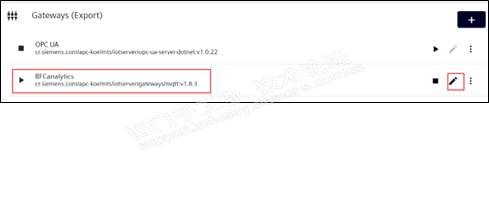

点击Gateways中“BFCanalytics”后的铅笔：

弹出对话框中，往下滑，点击”2 define dataset configuration”设置变量数据（其他配置不要变动）。

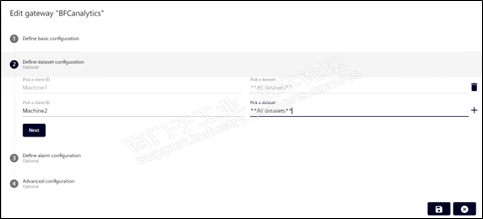

Pick a client ID：选择您在BFC中配置好的设备名称（如ZhangSan）；

Pick a dataset：选择第一个All datasets，之后保存。

点击右上角小房子，回到主页。点击“BFC Analytics”图标，进入页面。

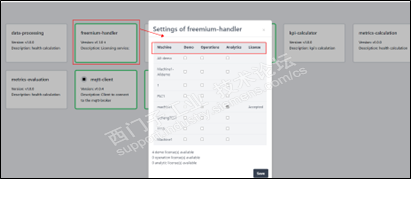

在BFC—BFC Analytics页面，点击右上角的设置按钮（如果没有出现设置按钮，点击右上角后，选择setting），进入设置页面。点击“freemium-handler”，弹出页面。在页面上，将您配置的机床配置到Analytics看板上，在您对应的设备机床后面的Demo列（即第一列）打钩即可。

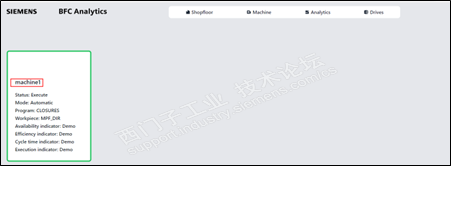

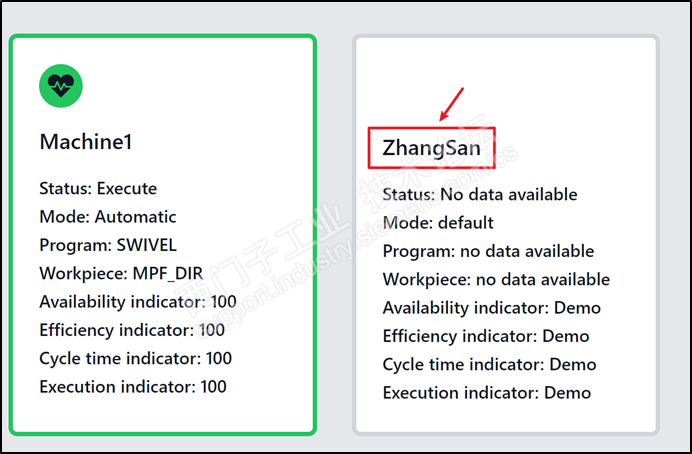

第二步：点击“shopfloor”（ 或点击右上角后，选择shopfloor），该页面会展示所有连接上的设备，展示其设备状态等信息数据。其中绿色表示设备运行Execute，黄色表示设备待机Idle，红色表示设备报警Held，灰色表示您需要进行下一步操作。

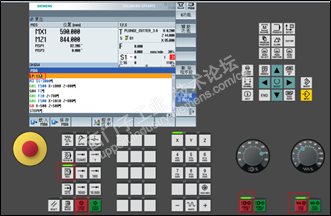

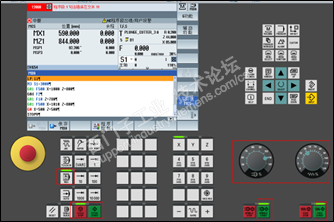

我们可以将机床处于”AUTO”模式（即点开倒数第二行第一个按钮），主轴、进给轴开启，机床开启，（即点开三个绿色的按钮）并将主轴倍率设置一个数字（例如70%），进给轴设置一个数字（例如10%）（即旋转界面上的两个转轮）。如下图：

刷新网页，可以看到您的机器变为绿色。（如果没有出现绿色，可以尝试检查之前的步骤、重新启动机床、反复刷新等操作）

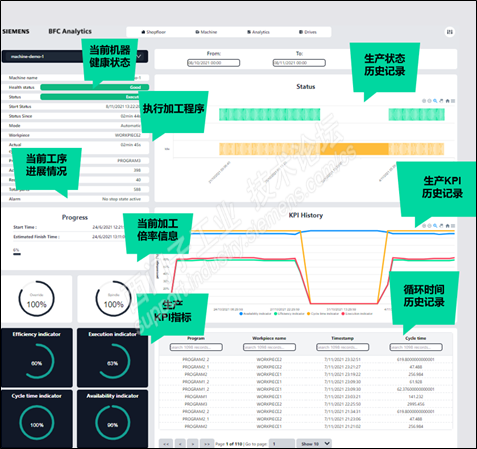

鼠标点击设备名称（如ZhangSan），进入设备详情看板界面。

3.       使用SinuTrain模拟机床加工，机床变化数据实时传递到BFC analytics。

使用SinuTrain将机床上的主轴倍率调整为110%，进给轴为30%。

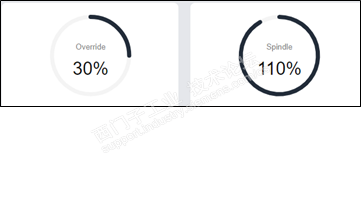

在BFC analytics上我们可以实时看到BFC analytics看板上轴的倍率发生了变化。

4.       使用SinuTrain模拟机床报警，报警数据实时在BFC analytics显示。

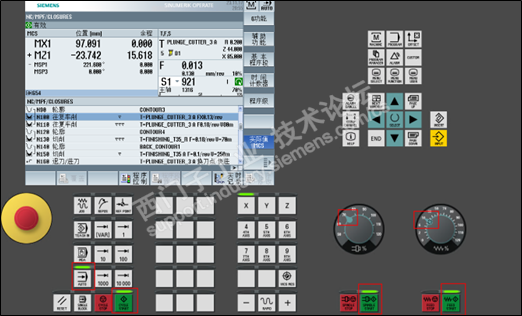

模拟报警：首先，请点击Reset（倒数第一排第一个按钮）进行复位。我们使用SinuTrain将机床上的运行模式调整为MDA（点击倒数第三排第一个按钮），就会直接加载我们为您准备好的有错误的机床程序。如下图：

然后将机床开机运行（打开三个绿色按钮），观察到出现机床报警。

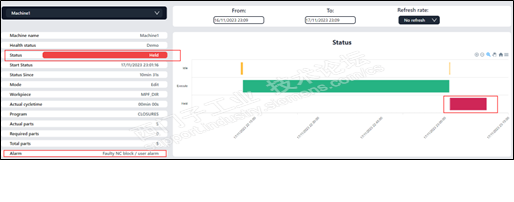

此时，我们可以看到BFC analytics上面，设备状态变为报警（Held），同时显示报警文版（alarm）。

点击左下角reset复位按钮恢复后，即可取消报警状态，进行其他操作。

现在您已经完成第三关学习啦！快来打卡，完成第一、第二、第三关打卡即可获得西门子定制书包一个喔~
