CB1241的RS485接口偏置和端接问题疑惑

2539

4

2024-01-13 22:21:49

端接与偏置接线方式如下理解是否正确？

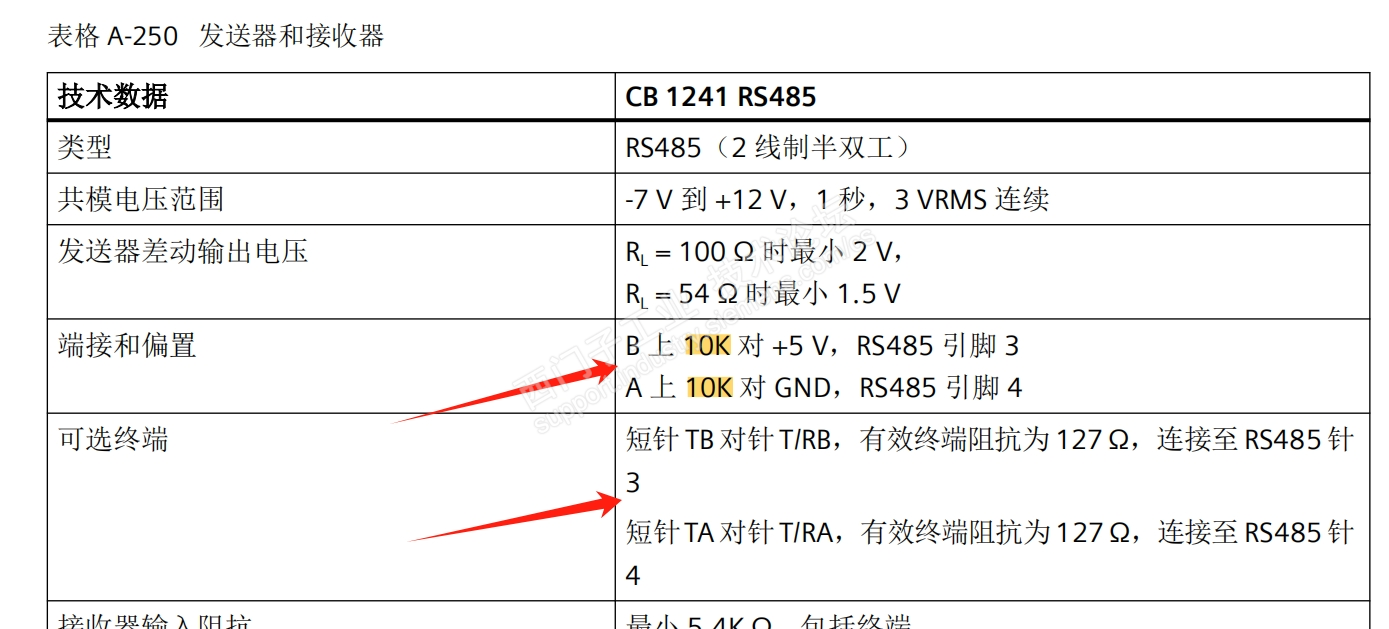

1、根据第一张图，在默认状态或是任何接线情况下，无论端接或是非端接时，B都是通过10K电阻上拉到+5V，A都是通过10K电阻下拉到GND，对吗？

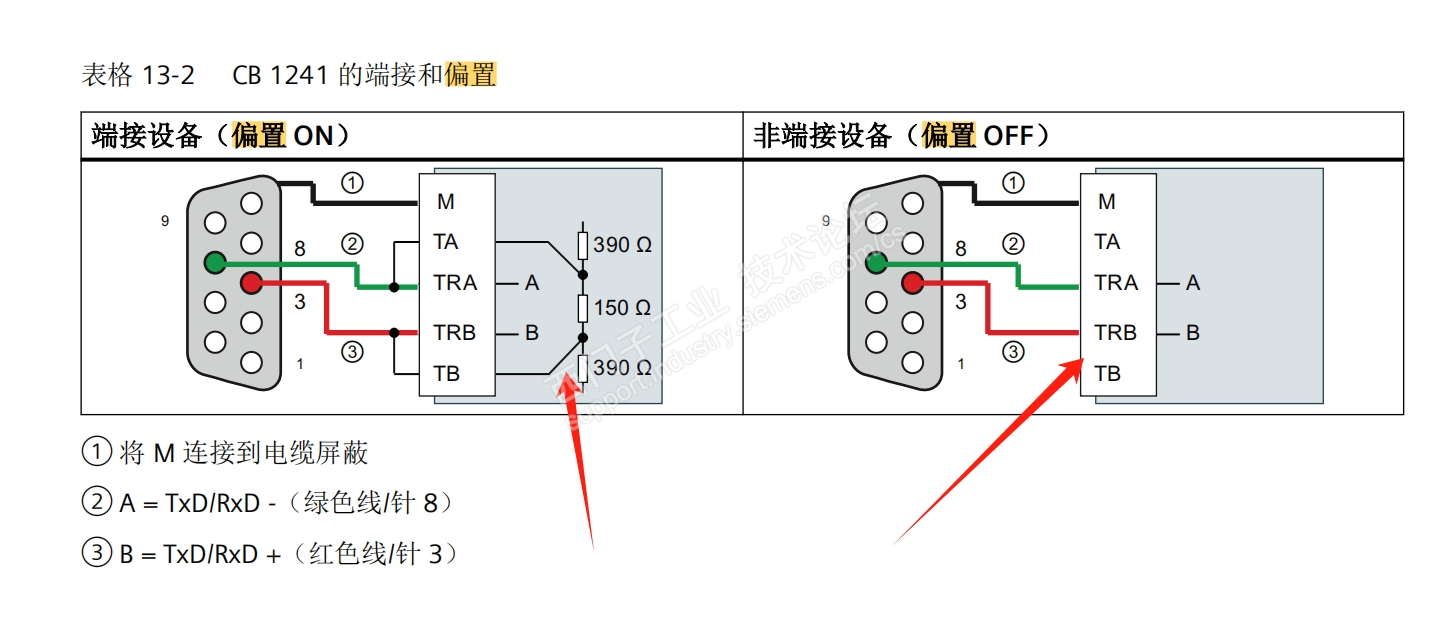

2、根据第二张的电路图，只有在端接设备的情况下A与B之间并联了一个150Ω电阻，对吗？

3、根据第二张的电路图，在端接设备情况下，连接TA的390Ω上拉到VCC，还是浮空状态？

4、根据第二张的电路图，在端接设备情况下，连接TB的390Ω下拉到GND，还是浮空状态？

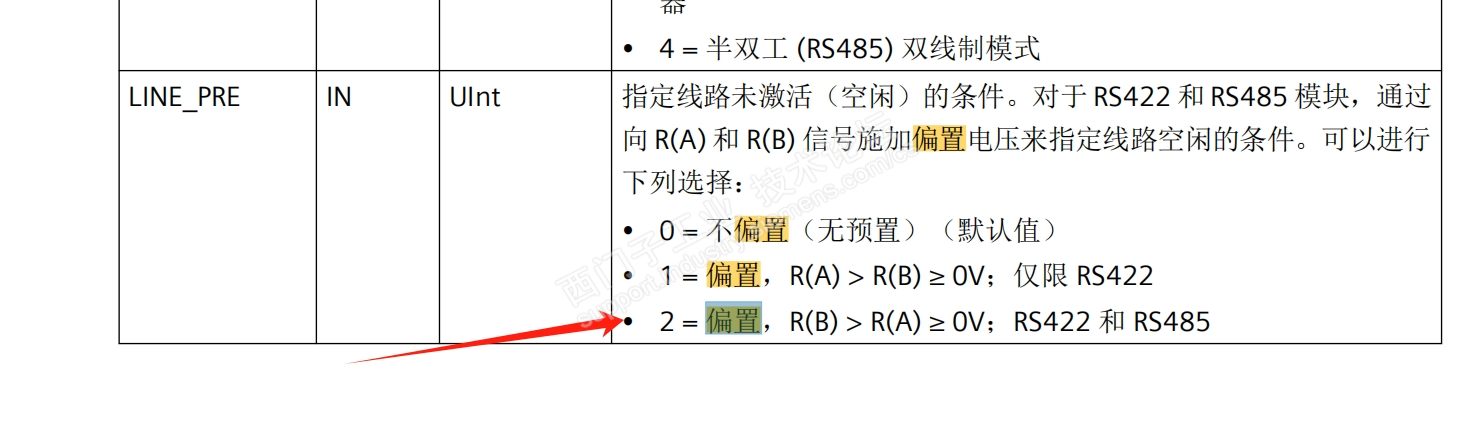

5、根据第三张图参数，如果需要使用第一张图的10K电阻上拉到+5V与地，是否需要将LINE_PRE参数设置为2 ？
