以下是引用lu_zhao_long在2024-02-20 10:49:11的发言 >10楼：

看到你写的一段话：

"我在调试的时候发现OS不冗余的时候，该两个记录都是0，只有正常的时候才会有数据。这个是我判定没有数据归档的依据。"

一个感觉，很不幸！相信你的 Process Historian 系统的设置肯定在哪里有问题！可以很明确地跟你说，我在停掉一台 OS 服务器的时候，显示的客户端数量就会减少掉 1 个！停掉的 OS 恢复运行后，显示的客户端数量就会自动加上 1 个。我们的 PCS7 系统主要有一对冗余的 OS 服务器与一对冗余的 Batch 服务器，所以在这里正常显示的客户端数量就是 3 个！

我当初之所以花了不少时间放在 Process Historian 服务器上，主要是我们的 PCS7 系统是加入了公司的域网络的（Active Directory）。这与大家通常使用的 WorkGroup 模式有着很大的区别！这导致了我们一年时间都没有把 PH 服务器运行起来。后来终于在 Siemens 官网上找到了一个很精简的手册（66579062_pcs7_ph_domain_integration_en.pdf）才解决了这个问题！

那一年多的时间很难熬啊！我花了太多的时间用在观察 Process Historian 服务器的运行状态上了！……

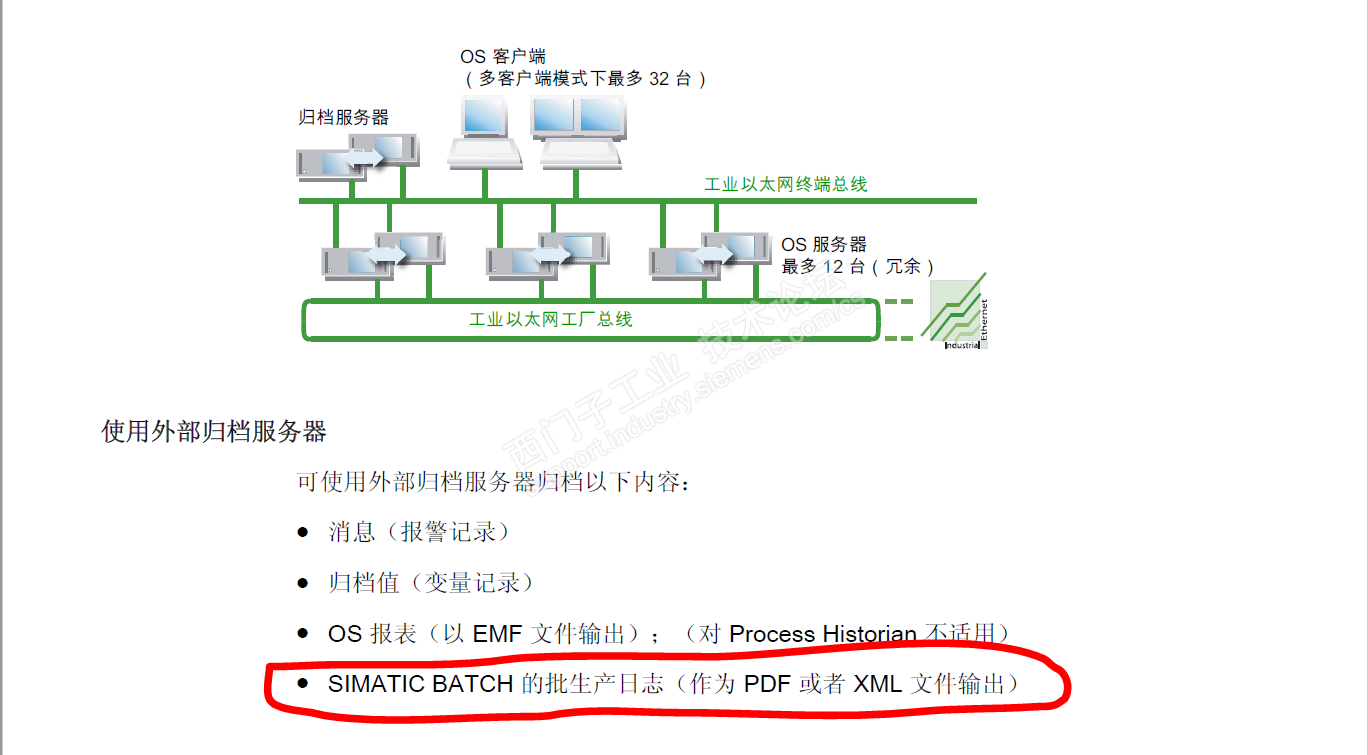

对了，刚才查看“过程控制系统 PCS 7操作站 (V8.0 SP1)” 手册，其中有这样一段话：

它指出了 Simatic Batch 的生产记录是通过 pdf 和/或 xml 格式传送到 PH 服务器进行归档的。而不是像 OS 那样通过 MSMQ 服务来传送归档数据的。

到于你说的 Batch 服务器与 OS 服务器之间是如何通讯的，个人理解 Batch 服务器是一种特殊的 “OC”。它通过专用的接口，比如说 WinCC 中相关的 EM、Unit_PLC、SFC_Type 等等，来和底层 AS 相应的程序进行互操作。

以下是引用跳投三分在2024-02-19 13:43:17的发言 >7楼：PH服务器只接受O...

引用7楼详细内容：

PH服务器只接受OS的存储，以及OC的读取，并不会向OS同步，这点是没错的。

我的理解是，如果单台OS服务器运行，PH也可以进行归档的话，出现我上述提到的两台OS互相启动错误导致的数据同步丢失，我还可以从PH看到之前的数据，但是只有1台OS运行，PH不进行归档，则相当于冗余OS没有的情况下，实际只有一台服务器在记录数据，而不是OS和PH都在记录。

“对于你说的 “PH 服务器在冗余 OS 功能不完整的情况下是不进行归档的”，这句话是不正确的！我曾经单独停掉某台 OS 服务器，然后花了几天时间重新安装那台 OS 服务器。即使这样都没有影响到 OS 数据的归档！

除非平时有 OS 服务器没有正常的运行 MSMQ 服务！这个有点麻烦的是，MSMQ 服务停止后必须重启 WinCC 才会再次被激活；”

至于你说的这个，你是根据MSMQ服务是不是在运行判定有没有归档的。我没有去关注过这个服务，你前面四楼提到Process Historian Management，这图里面不仅有数据源显示，还有写入数据和存储数据的记录，我在调试的时候发现OS不冗余的时候，该两个记录都是0，只有正常的时候才会有数据。这个是我判定没有数据归档的依据。关于你说的那个单独停掉几天都没有影响，我不知道你有没有关注在停机当时数据有没有归档，正常OS冗余完成之后，PH会进行归档，同时会自动把中间一段时间OS的数据补全的。所以你看到的数据是实时归档的，还是后面补全的，我个人觉得可能有待商榷把。

另外请教个最初的问题，PCS7的OS服务器，冗余机制，是两台服务器同时去读AS410H的数据并进行归档，还是只有Master的OS服务器和AS410H通讯进行数据归档，备用的OS服务器仅仅同步Master？按照目前的理解，应该是只有主服务器归档数据，备用服务器仅读取不归档，在2台同时使用的情况下，仅仅复制主服务器数据？

Batch服务器和OS服务器如何通讯的？

以下是引用lu_zhao_long在2024-02-19 13:15:53的发言 >6楼：我的理解，Slave ...

引用6楼详细内容：

我的理解，Slave 的 OS 服务器每次开机重启的时候，它会向 Master 的 OS 服务器同步数据。

按照这个理解，你把没有历史数据的 OS 服务器先开机成为了 Master 服务器，而把有历史数据的 OS 服务器后开机成为了 Slave 服务器。那么同步的时候用空的历史数据冲掉真正的历史数据就是正常的！

而 PH 服务器只接受从 OS 服务器传送来的归档数据，以及响应 OC 对于历史数据的查询的服务。它并不向 OS 服务器提供数据同步服务！这也就是 Siemens 建议两台 OS 服务器之间用直连网线来作为同步使用，而不是连接到 PH 服务器上去同步数据！更何况，PH 历史数据服务器并不是必须的。

对于你说的 “PH 服务器在冗余 OS 功能不完整的情况下是不进行归档的”，这句话是不正确的！我曾经单独停掉某台 OS 服务器，然后花了几天时间重新安装那台 OS 服务器。即使这样都没有影响到 OS 数据的归档！

除非平时有 OS 服务器没有正常的运行 MSMQ 服务！这个有点麻烦的是，MSMQ 服务停止后必须重启 WinCC 才会再次被激活；

PH 服务器重启或者备份操作时会短时中断接收 OS 服务器传送来的归档数据包。两台 OS 服务器此时会把归档数据包临时保存在 C 盘上。超过一定时间后，若 PH 服务器还没有恢复的话，则 MSMQ 服务就会停止。在没有人员干预的情况下（分别重启 OS 服务器上的 WinCC），则就不会恢复 OS 数据的归档；

即使在人员干预的情况下恢复了 OS 数据的归档，但是 MSMQ 服务停止的时间段内的历史数据则不会再被归档，会缺失的。

首先非常感谢您的不厌其烦回复我。

我也一直担心PH的配置问题，我又重新去翻了以下PH的手册，发现有下述描述：

“如果使用冗余服务器时，必须首先启动主服务器，几分钟之后再启动备用服务器。如果同

时启动这些服务器，Process Historian 可能无法识别冗余系统。

首次调试时，仅当OS 冗余服务器对同步成功且进入冗余状态后，才会向Process Historian

发送数据。此时，需要在“C:\ProgramData\Siemens\SFCache”下打开主服务器上的

“PHSFSettings”文件，确认服务器“Store And Forward Cache”的同步情况。”

我不知道之前是不是这原因我没有冗余的时候无法归档数据，后面我需要找机会再试试。

关于Batch的我比较不解，因为前面你也说了，Batch只是被PH归档batch report的，是PDF或者xml格式，这里面你在PH的数据源也配了么？我个人理解，PH对于OS和Batch是不一样的，OS在PH的归档是实时的，但Batch report在PH的归档实际就是另存的关系，只有结批的时候才会有report，所以我翻PH的配置，关于batch这边也只是配置SIMATIC BATCH Repository的路径，所以在数据源这块，配置只有OS。说白了PH对于batch只是另存而已，没有数据归档压缩这些。所以我这边数据来源没有配batch sever。。。。

另外，我对于Batch的数据归档有疑问的在于，我看Bathc手册里有介绍，说Batch有基于PC和基于AS两种，基于PC的实际Batch server没有和AS直接有网络链接的，都是和OS通讯的。手册上介绍两个区别时，主要讲基于AS的因为没有中转，响应时间更快，但是两种模式的数据归档形式没有介绍，所以batch report的数据是来自as还是os，我有点不是很理解。
