简介

该项目使用了一只西门子LOGO！12/24RCE（0BA8）模块，一只AQ2模拟量模块。

最终，在移动终端实时查看控制系统的焊接参数，并将焊接数据通过数据记录功能记录下来，后续进行数据分析，进一步优化焊接效果。

工作流程

钢管吊装到位后，启动程序，焊枪自动进给到位，焊枪到位后，焊机根据焊接电流（在焊机上设置）起弧，检测到起弧电流稳定后，钢管开始旋转，旋转到位后，停止焊接，焊枪回位。

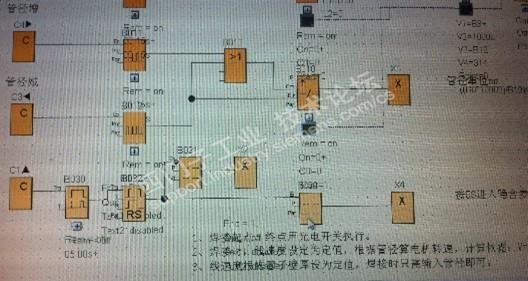

程序：

b) 使用LOGO！12/24RCE（0BA8）的网络通讯功能，在电脑上进行主要参数（管径、线速度）的修改，并能用网络TD的按键进行启停操作，方便快捷。

图片1：

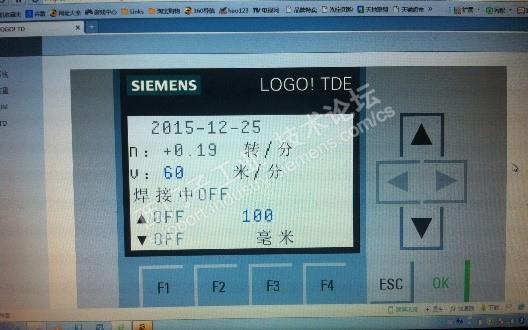

这是在LOGO！BM中的修改画面。V应为毫米/分。

图片2：

这是在LOGO！TD中的操作画面，一样可以修改、设置参数。V应为毫米/分。

c) 可以在手机上观察焊接曲线及焊接状态。

图片1：

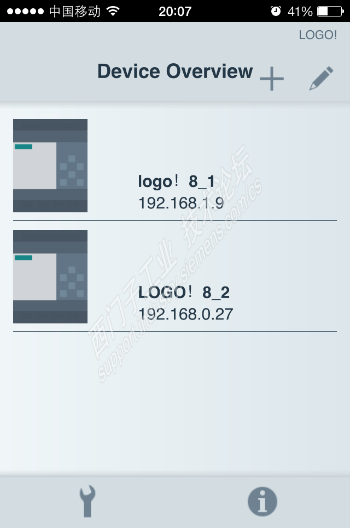

这是在LOGO！APP上添加的网络地址，上面为在公司用的IP，下面为在家用的IP。

图片2：

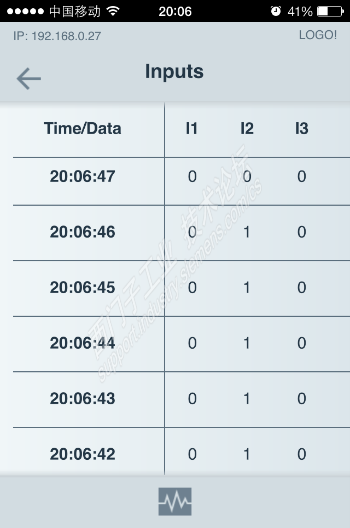

这是输入开关量的状态监控表。

图片3：

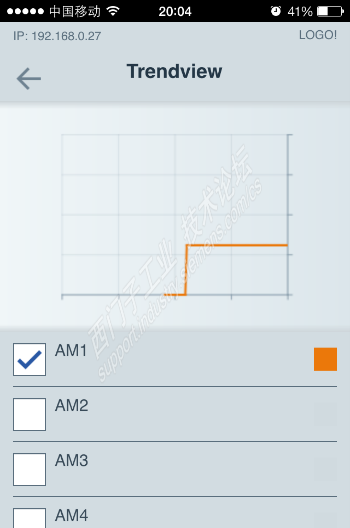

这是模拟量输出信号的监控状态。

d) 含有隐含参数项，调整参数更全面、更方便。

程序：

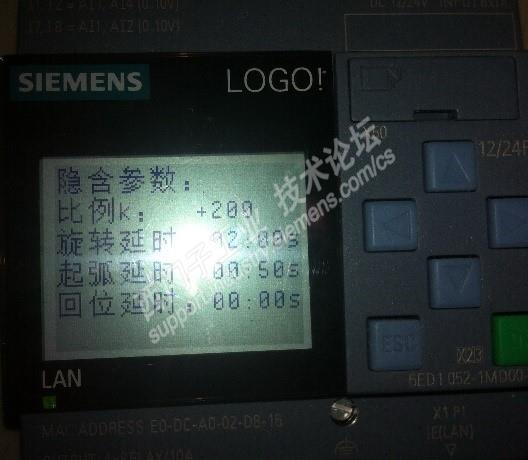

按ESC+C键5S，进入隐含参数，可以通过对隐含参数的调节，优化焊接工艺效果。

图片：

另外，在LOGO！中还备了一只2G存储卡，手机上淘汰下来的，可以随时增加数据记录功能，因为在试验阶段，这个要看厂家要求，可以在焊接开始后对焊接电流进行记录，方便查看电弧情况。
