二、线路连接及通电【7分】

2.1 完成网线的制作。                                     【2分】

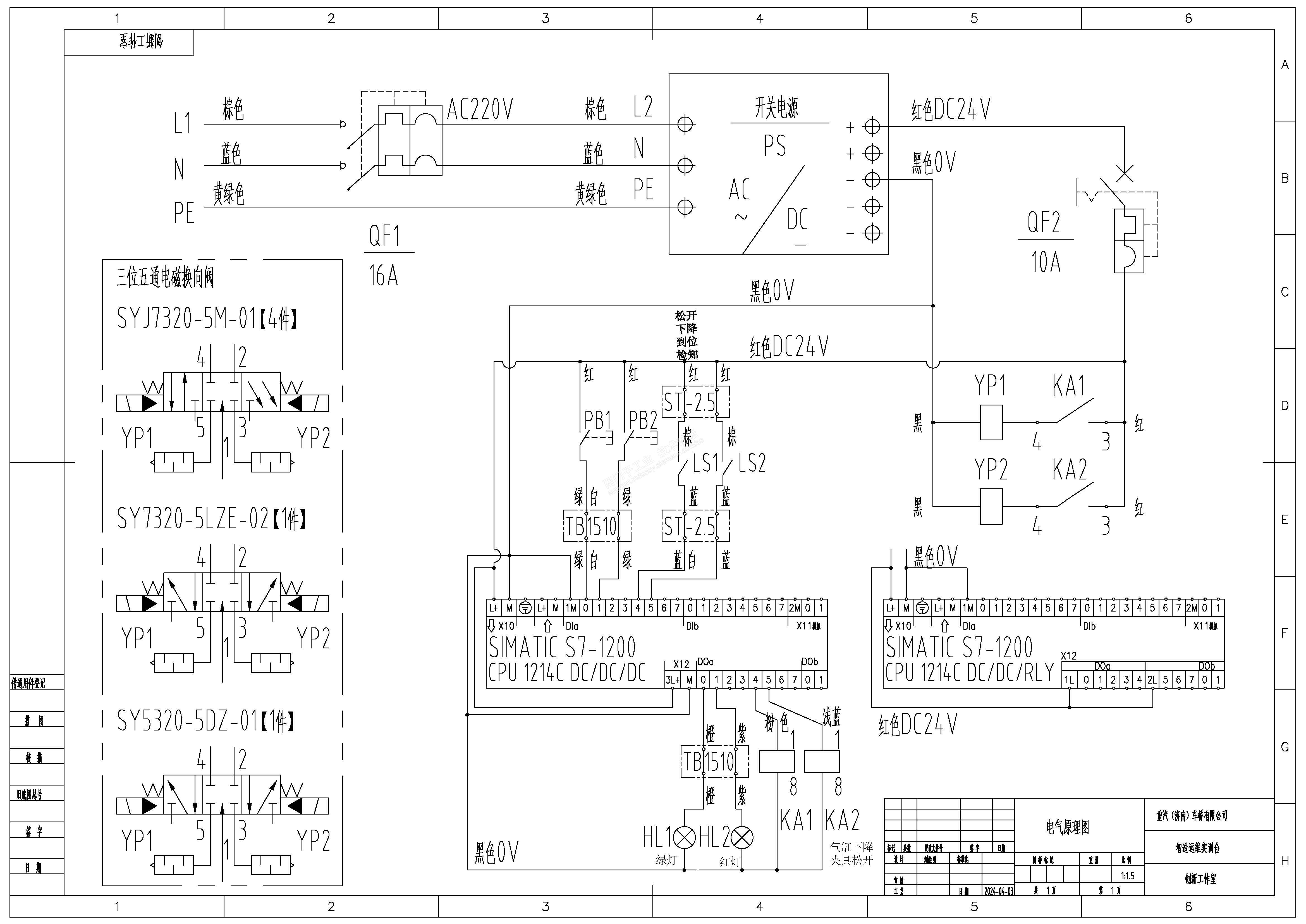

2.2 完成毛坯仓有料绿灯HL1、成品仓有料红灯HL2至PLC接线。【2分】

2.3 完成按钮盒与PLC 输入地址的接线。                    【2分】

2.4 外设PC与PLC以太网连线。                          【0.5分】

2.5 实训站按顺序安全通电：插头→2P断路器→1P断路器。  【0.5分】

智 造 场 景 需 求：

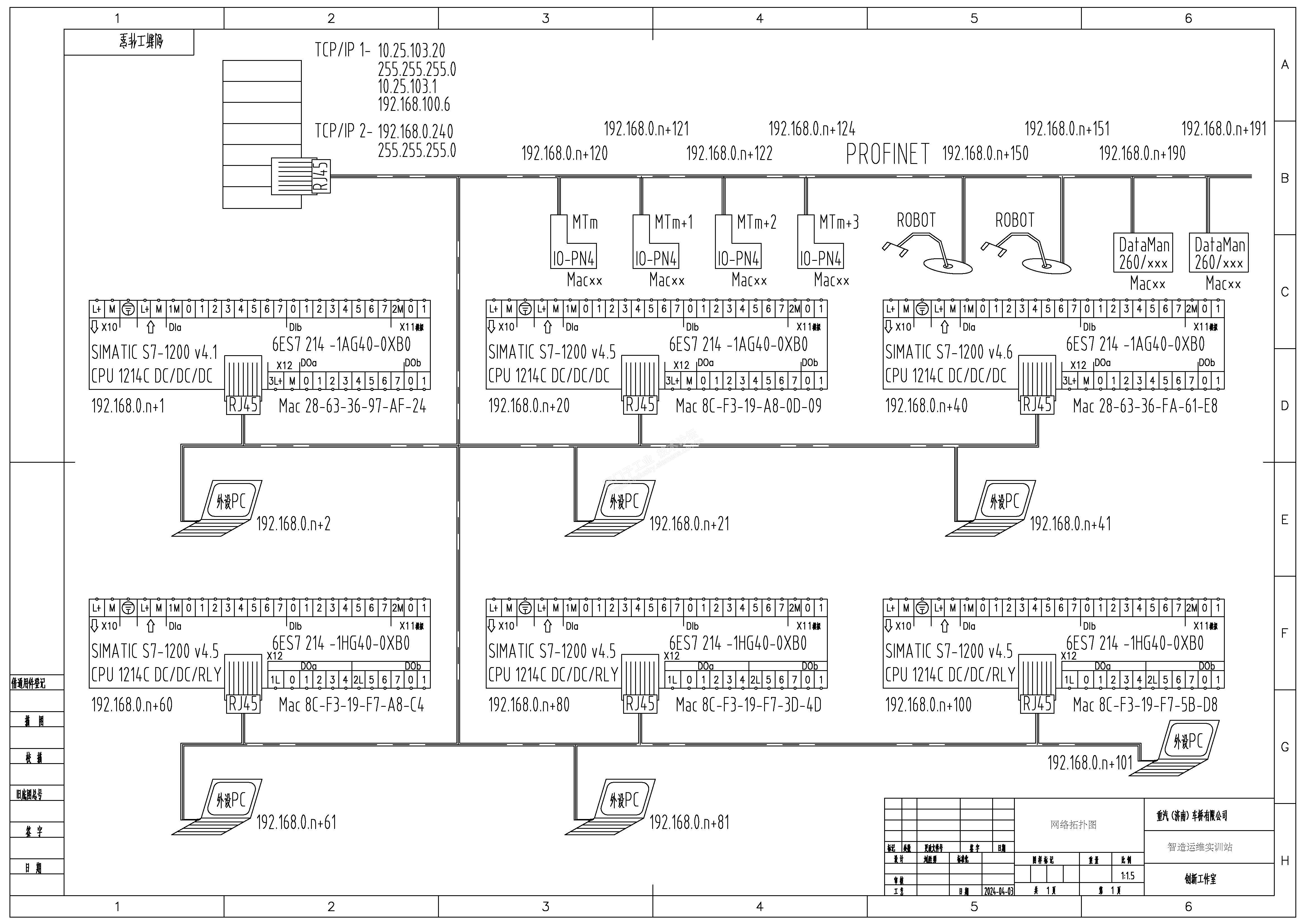

柔性产线配1个1200PLC,包含6台机床MT1、MT2、MT3、MT4、MT5、MT6，2台ABB机器人RT，毛坯仓取料后、成品仓卸料前均需经各自读码器进行扫码识别，毛坯件取料后先进行气动打码机刻打工艺号码。6台机床MT、机器人RT夹具与总控PLC交互采取PN4远程IO模块（轮次y——第1轮0808B、第2轮1616A、第3轮0824A、第4轮1616A、第5轮2408A、第6轮2408B），打码机气动控制采用SMC EX600阀岛。

三、TIA软件虚拟环境搭建及硬件组态【40分】

3.1 外设PC IP：192.168.0.x，255.255.255.0。x＝n＋m＋y。 【1分】

3.2 打开VMware及TIA V19，设定虚拟机IP：192.168.0.x+100。  【1分】

3.3 外设PC与虚拟机经CMD命令对话框内单侧ping通。       【1分】

3.4 创建V19新项目“SINOTRUK-nm”，路径为桌面。            【1分】

3.5 据机位PLC型号及固件版本，完成新设备PLC添加。       【1分】

3.6 PLC

地址192.168.0.1；PLC Profinet设备名称nmy，载入PLC。【2分】

3.7 据场景需求及轮次y，完成GSD文件安装。   【0.5×4＝2分】

3.8 据场景需求及轮次y，添加IO硬件6个PN4。 【0.5×6＝3分】

3.9 在网络视图内，命名IO硬件：MT1、…MT6。   【0.5×6＝3分】

3.10 6个PN4分配IP：19.168.0.x+1，x+2，…,递增。【0.5×6＝3分】

3.11在网络视图内，构建Profinet IO硬件与PLC的网络链接。 【6分】

3.12在网络视图内，分配Profinet IO硬件,去掉“未分配”。   【5分】

3.13依次设定6台机床的PN4模块地址m+100，输入起始地址I为100、200、300…,600，输出起始地址Q与之相同。            【0.5×12＝6分】

3.14编译组态，下载进PLC内。                             【2分】

3.15选手基于虚拟环境进行硬件组态和PLC编程。            【3分】

四、机器人自毛坯仓取料装载至机床MT并卸料放入成品仓的PLC策略【34分】

4.1 毛坯仓有无料的手动控制：常开状态按钮按一下，绿灯HL1亮，模拟有料；再按一下，绿灯灭，料取走。                             【2分】

4.2 成品仓有无料的手动控制：常开状态按钮按一下，红灯HL2亮，模拟有件；再按一下，红灯灭，无成品件。                           【2分】

4.3 完成机器人夹具模拟气缸的气路连接并通气。             【2分】

4.4 PLC强制表控制完成机器人夹松/气缸升降的控制：夹件/杆出Q0.4，到位检知I0.5；松件/杆回Q0.5，到位检知I0.4。        【1×4＝4分】

4.5 流程编制：

4.5.1毛坯仓有料（经按钮按一下模拟输入）绿灯亮→机器人夹具夹件取料/气缸杆伸出Q0.4→到位检知I0.5亮起→（料取走后毛坯仓绿灯自动灭）→装载至机床MT-m(m为机位号)。【1×4＝4分】

4.5.2装料到位延时6s后，机器人夹具松开/杆回Q0.5→到位检知I0.4亮起→机床MTm经M(m+100).0向PLC发送机器人卸料命令。

【1×4＝4分】

4.5.3 线圈M(m+100).0得电→卸料夹件/杆出Q0.4→到位I0.5。

                                               【1×3＝3分】

4.5.4延时6s放成品仓→松件/杆回Q0.5→到位I0.4→Q0.5中间继电器失电（阀置于中位）。                    【1×4＝4分】

4.5.5件放入成品仓后，红灯亮起→延时5s后→若毛坯仓有料则自动转入第2次循环→若毛坯仓无料则流程等待/结束，同时成品仓的红灯自动熄灭。                              【1×5＝5分】

4.5.6多次（2次以上）模拟动作流程均正确。        【4分】

五、线路拆除与器件整理【5分】

5.1 关掉断路器，拔掉电源插头，退出虚拟机，螺丝刀归位。【1分】

5.2 拔除网线并切掉水晶头。                       【1分】

5.3 拆掉按钮盒及料仓线。                           【1分】

5.4 关掉气源及拔掉气缸的2根风管。                    【1分】

5.5 图样及实训台、笔记本电脑放置指定位置。             【1分】

六、安全操作【10分】

6.1 选手操作中左手合闸，裁判每发现1次，扣2分。

6.2 选手操作中出现短路、跳闸故障，裁判视情况扣2～5分。

6.3 选手操作中出现气路连接异常，呲呲跑风，裁判每发现1次，扣2分。

6.4 其他不符操作规程项点，裁判没发现1次，扣1分。

6.5 遇有危及人身、设备安全的违章操作，裁判有权终止选手比赛。

6.6 安全操作10分扣完为止。
