发布于 2024-08-22 21:52:33

22楼

展开查看

以下是引用Zane在2024-08-22 11:50:46的发言 >20楼：

前面是理解错了

1）信号流经的回路不同了，走了供电回路，而且是多路的

2）请问诊断功能是否正常能用？

以下是引用hhhh--在2024-08-22 10:56:52的发言 >19楼：不是U-是Uv，Uv与...

引用19楼详细内容：

不是U-是Uv，Uv与I+之间有24V电压，如果是两线制传感器直接串进去就行，但是我用了隔离模块，所以Uv不接，I+接隔离模块的正，隔离模块负接0V，这样ADC那里也能形成回路

以下是引用Zane在2024-08-22 09:40:25的发言 >18楼：1）从电路上看，U-...

引用18楼详细内容：

1）从电路上看，U-与电流信号的的负极，不是同一个电势点

2）因为内部电源不成回路，应该是信号断路保护功能不能激活，或者还有其他（根据经验，有待证实，楼主应该不会主动说）

以下是引用hhhh--在2024-08-21 22:18:37的发言 >17楼：已经解决了，Uv不...

引用17楼详细内容：

已经解决了，Uv不接，I+接隔离器I+，隔离器I-接0V

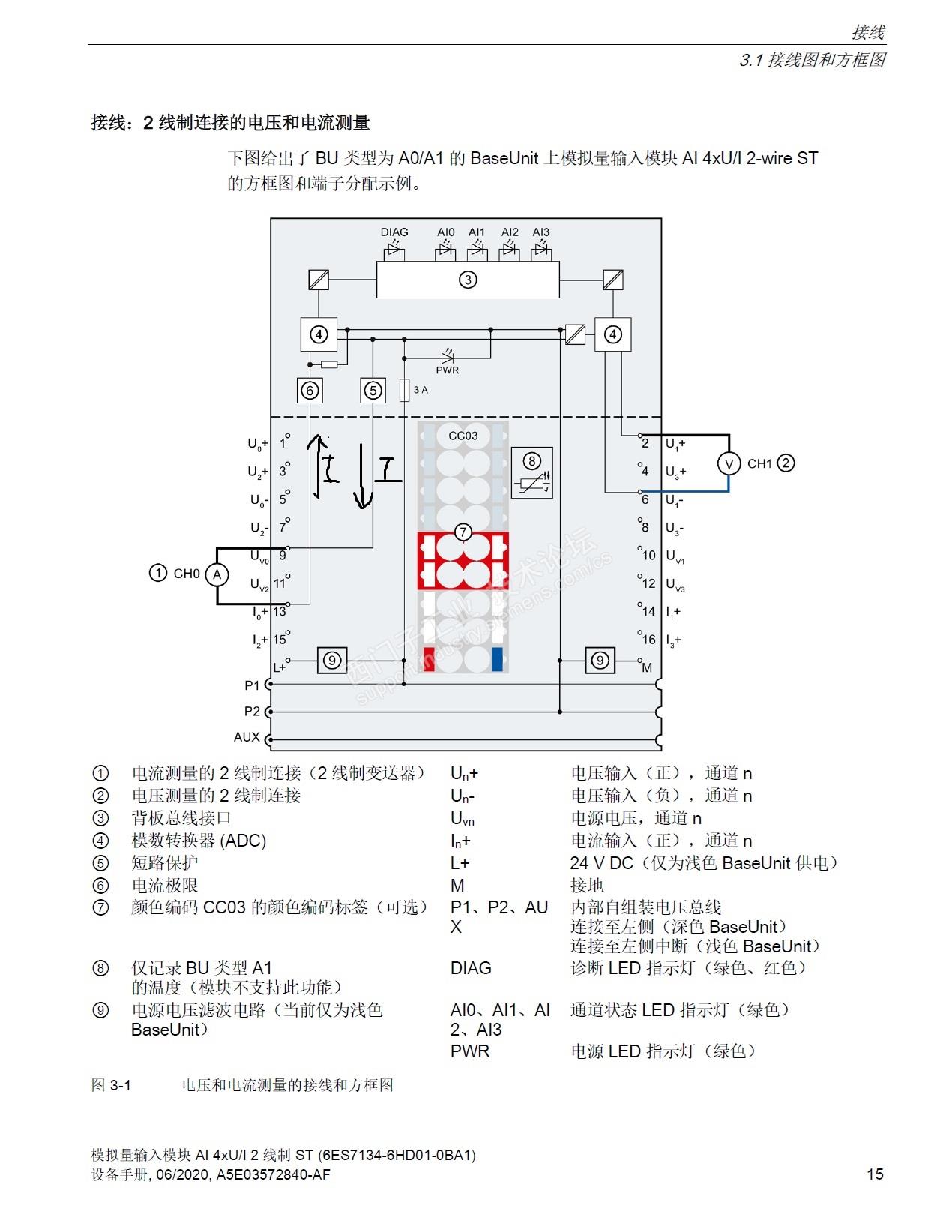

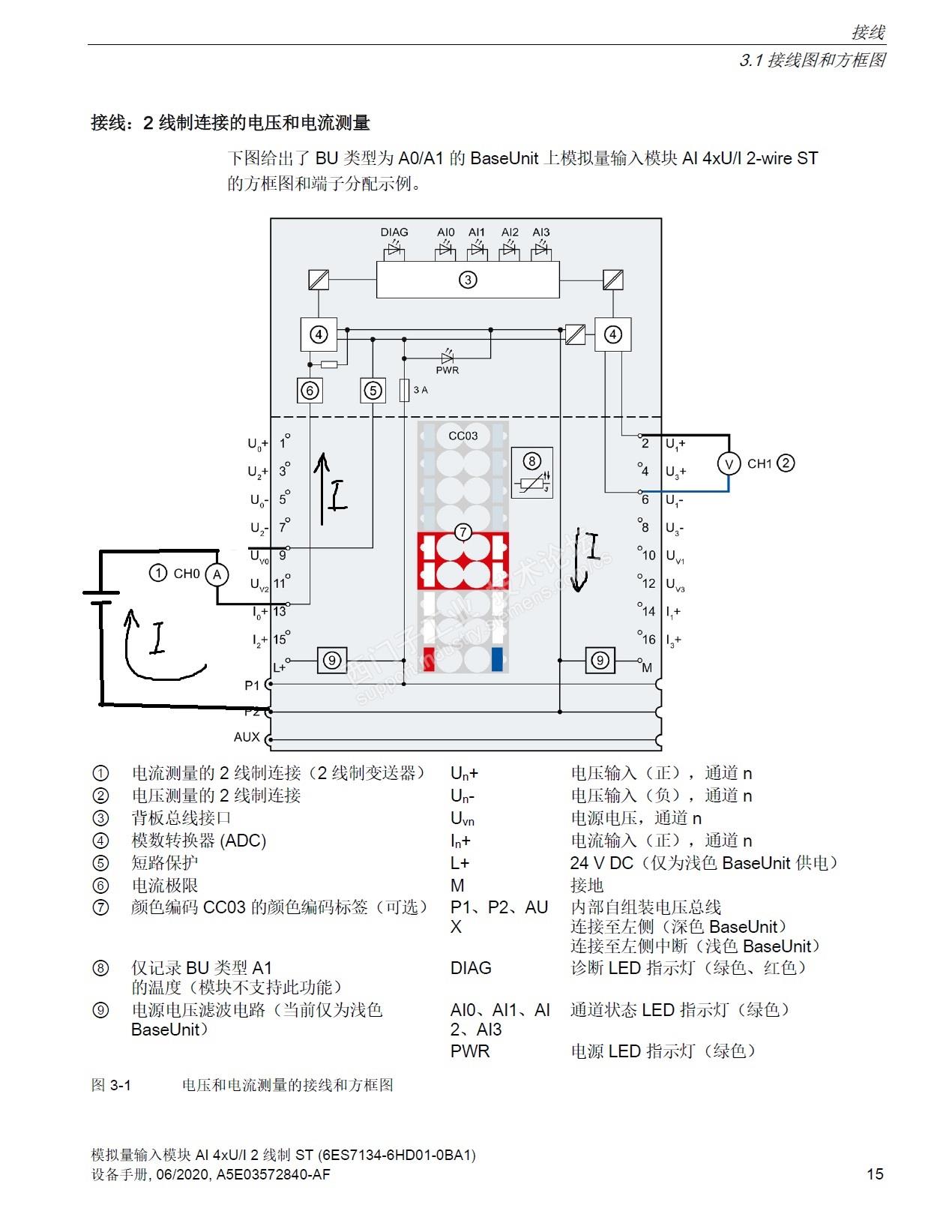

有点看不明白第一张图，请问Uv0 是电源正极电源负极在哪里啊没看明白接到L+就形成有效闭合回路了

肝就完事了，然后就没有然后了
