引用14楼详细内容：

实在不行，那就换一个端子板。这个很少坏的。从报废的取下一个。

MM440、MM430都是通用的。

引用13楼详细内容：

9号端子到28号端子之间有24V电压，但是我短接8号和9号或者5号和9号，他们之间没24V

引用12楼详细内容：

端子9=24V；端子28=0V；

两者之间测量没有24V？

要是真没有，你就用个外接的24V吧。

0V接到端子28，24V接到开关、按钮的公共端子。再检查722；一样用。

引用11楼详细内容：

就很奇怪 8和9短接的，万用表一测没有24V，5和9也是

引用10楼详细内容：

你用万用表DC电压档量一下不就知道了？

所有DIN 内部光耦的一端是连在一起的，内部接在0V上。

各DIN光耦另一端串联限流电阻接到了端子6-8，16，17六个DIN上。

28是0V。

9是24V。

电路就这么简单。

哪个导通了，722的位就置一。

引用8楼详细内容：

前辈是这样的，我短接8和9代表远程端子启动的状态，然后我去r0722去看，DIN4也就是BIT3，是否接通，显示数字为0代表没接通，不知道为啥

引用6楼详细内容：

DIN4不是选择么？8-9短路了，就是用端子启动呀。

那DIN1（端子5）呢？不给ON信号，如何转？

引用4楼详细内容：

按照说明设置好参数后，DriveMonitor看了下r0722，bit3对应DIN4还是0，没通

引用2楼详细内容：

没反应是什么意思？

首先，这些数字量输入端子是（光耦）隔离的。端子9提供24V（实际上是28.5V，内部串接了一个限流电阻。）光耦前端是双向二极管（正反接PNP，NPN都可以。）

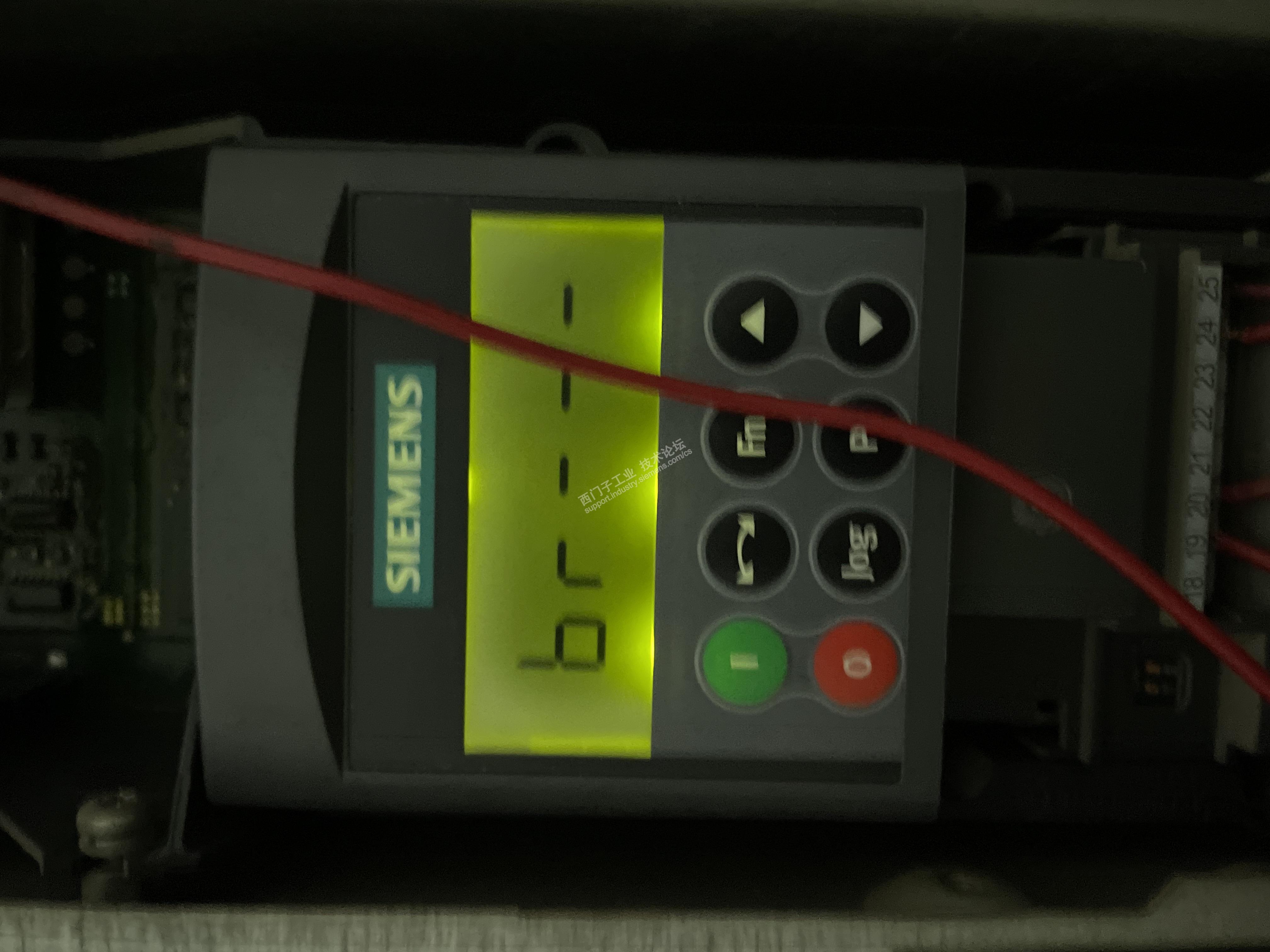

前端有没有（信号动作）反应。去看参数r722。哪个端子接通，显示小竖杠。（左下角是DIN1 ）

至于这个DINx是做什么的，由内部BiCo互联决定。

若这个DINx定义是本地/远程。那就是需要切换CDS（命令数据组）

若你没定义两个不同的CDS（默认三个CDS的值都一样的），那当然，切换不切换都没变化。
