简化了一下模型。

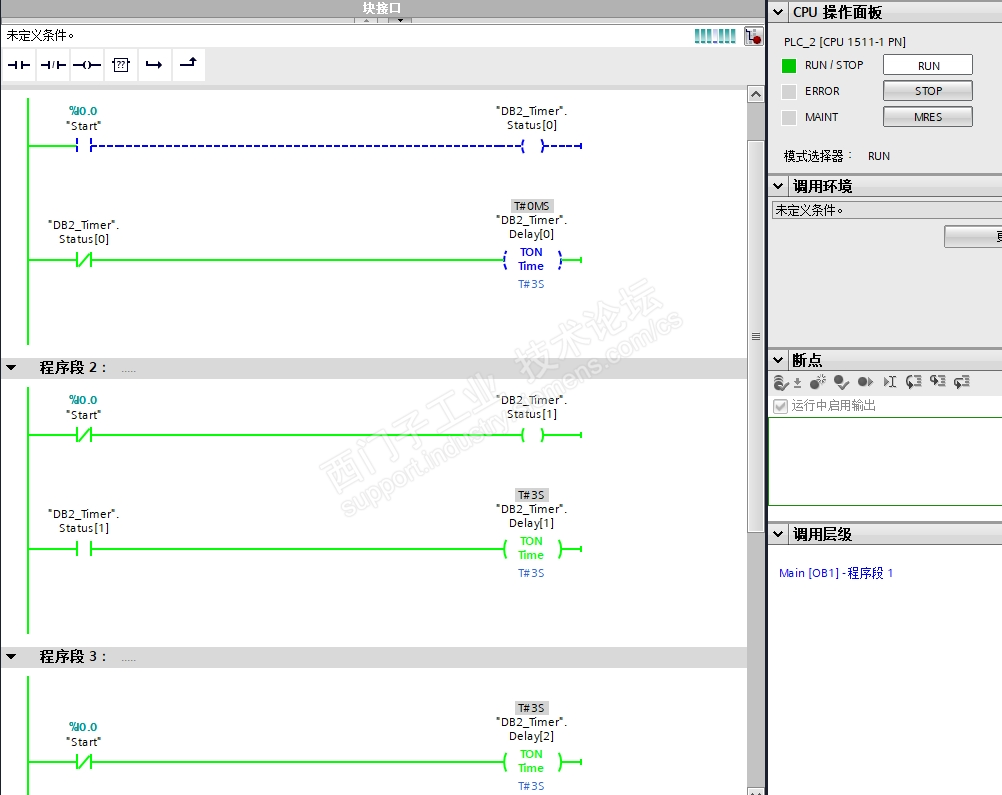

如图三段程序，为何仿真时第一段定时器从STOP切到RUN状态时不计时？段二、段三可以。

第四段是三个定时器的Q并联起来导通一个输出。页面不够就不截图了。

==================================================

按西门子的定时器不计时原因介绍：

（1）定时器的输入位需要有电平信号的跳变，定时器才会开始计时。如果保持不变的信号作为输入位是不会开始计时的。TP、TON、TONR需要IN从“0”变为“1”启动，TOF需要IN从“1”变为“0”启动。

（2）定时器的背景数据块重复使用。

（3）只有在定时器功能框的Q点或ET连接变量，或者在程序中使用背景DB（或IEC_TIMER类型的变量）中的Q点或者ET，定时器才会开始计时，并且更新定时时间。

    以上三个定时器应该都没有从“0”变为“1”的变化吧，为何会出现不同的结果？是外部IO在过程映像区走了一遭的原因？如果在实际PLC上断电重启又会是什么结果？
