作者：黄 俊 涛

一、前言

二、确认硬件情况

  2.1确认电脑RJ45网口

  2.2确认设备型号和订货号

三、调整虚拟机网络设置

  3.1虚拟机网络编辑器

  3.2虚拟机设置

  3.3 PG/PC接口

四、在博途中添加设备和扩展模块

  4.1添加设备

  4.2添加拓展模块

五、在博途中建立子网

  5.1在属性中操作

  5.2在网络视图中操作

六、完成组态

关键词：博途、虚拟机、组态、S7-300

一、前言

本文面向PLC新手，对虚拟机中使用博途组态S7-300系列PLC实物的过程进行详细说明。本次详解使用VMware Workstation 17 Pro虚拟机，虚拟机系统为Win10专业版，博途版本v15.1，PLC为CPU314C-2PN/DP。

二、确认硬件情况

2.1确认电脑RJ45网口

图1  RJ45网口

PLC与电脑之间需要使用网线连接。因此，首先要检查连接PLC的电脑是否带有RJ45网线接口。若不带有，则需要为电脑连接一个带有RJ45网口的拓展坞。

2.2 确认设备型号和订货号

在设备上寻找型号和订货号，记录下来，为后续添加设备做准备。

图2  设备型号

图3  订货号

三、调整虚拟机网络设置

将PLC与电脑用网线连接后，我们需要调整虚拟机的网络设置。

3.1虚拟机网络编辑器

打开虚拟机网络编辑器。

图4  虚拟机网络编辑器

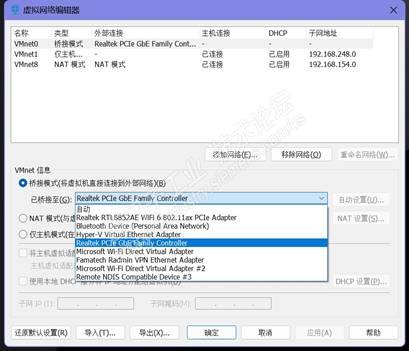

将桥接模式的外部连接改为电脑或扩展坞对应的网卡驱动，点击”确定”。

图5  桥接模式

3.2虚拟机设置

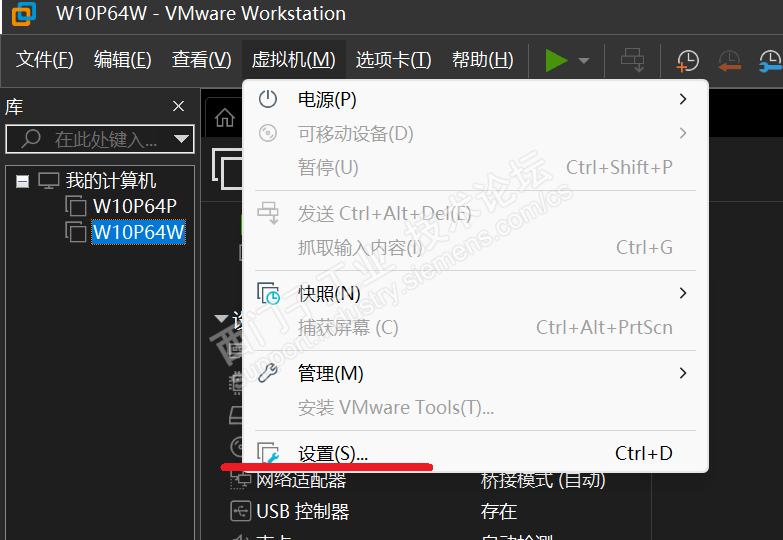

打开要连接的虚拟机的设置。

图6  虚拟机设置

将网络适配器改为桥接模式，点击“确定”。

图7  网络适配器

3.3 PG/PC接口

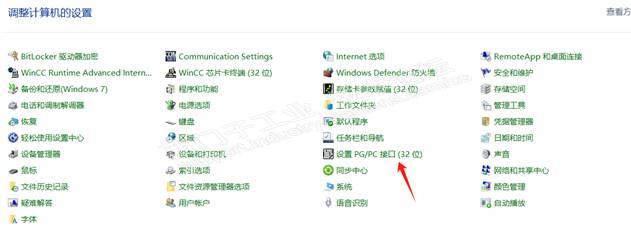

虚拟机之前使用过博途仿真的，需要调整PG/PC端口。打开控制面板，找到PG/PC接口。

图8  设置PG/PC接口

在访问点中选择S7ONLINE，在下方选择带有“工业以太网”标注的选项，点击确定。

图9  PG/PC接口设置界面

四、在博途中添加设备和扩展模块

4.1添加设备

完成网络设置后，启动虚拟机，在博途里创建一个新项目，打开“项目视图”，在项目树中打开“设备和网络”。

图10  项目树

在界面右侧的硬件目录中搜索设备型号或者订货号，找到相应设备，双击该设备，或拖拽到左侧的网络视图中，完成该设备的添加。

图11  硬件目录

4.2添加扩展模块

设备带有扩展模块的，要先在网络视图中双击该设备（或者在项目树中打开该设备的“设备组态”），再在硬件目录中搜索并安装扩展模块。安装过程中，务必确保各个模块的安装位置与设备上的真实安装位置一致。

图12  安装了扩展模块的ET200S-3

图13  ET200S-3实物

五、在博途中建立子网

连接多个设备时，需要将它们置于同一子网下，而子网对设备的IP地址和子网掩码提出了要求。

子网掩码二进制表示全为“1”的部分为网络位，全为“0”的部分为主机位。将IP地址的二进制表示，与子网掩码的二进制表示进行“与”计算，网络位计算结果相同的IP地址处于同一子网下。

例如：默认子网掩码255.255.255.0

               IP地址1：192.168.0.1

               IP地址2：192.168.0.2

二进制   子网掩码11111111.11111111.11111111.00000000

            IP地址1：11000000.10101000.00000000.00000001

“与”计算结果：11000000.10101000.00000000.00000000

            IP地址2：11000000.10101000.00000000.00000010

“与”计算结果：11000000.10101000.00000000.00000000

此时网络位部分的计算结果皆为11000000.10101000.00000000，则这两个地址在同一子网下。

需要注意的是，IP地址二进制表示主机位全为“0”的为子网的网络地址，全为“1”的为广播地址，一般不用作设备地址。

使用默认子网掩码255.255.255.0的情况下，设备前三段地址必须一致，此时子网的网络地址为xxx.xxx.xxx.0，广播地址为xxx.xxx.xxx.255。

5.1在属性中操作

打开设备的属性界面，点击“PROFINET接口”-“以太网地址”，若先前未建立子网，则点击“添加新子网”；已建立子网的，在“子网”处选择要加入的子网。在下方的“IP地址”处设置设备的IP地址。

图14  属性界面

5.2在网络视图中操作

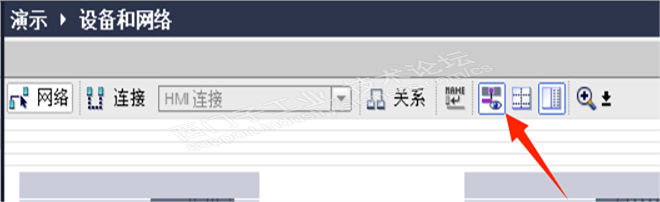

相较于使用属性界面操作而言，在网络视图中操作无疑是更便捷的方法。在网络视图中打开“显示地址”以显示设备地址，并对其进行修改。

图15  显示地址

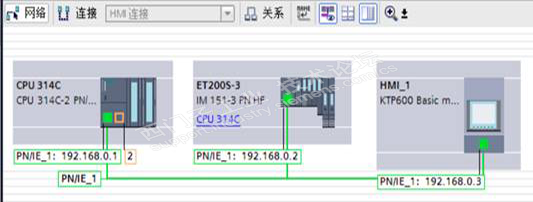

带有网口的设备会在界面上显示有绿色的方框。左键按住一个设备上的绿色方框，拖动到另一设备的绿色方框处再松开左键，将会连出一条绿线，即在这两台设备间建立了一个子网。

图16  子网

六、完成组态

子网建立后，再次检查设备安装与实物是否一致。确认无误后，点击下载。

在”PG/PC接口“处选择设置PG/PC接口时所选择的选项，在“接口/子网的连接”处选择前面建立的子网，点击”开始搜索“。等到目标设备中出现我们要连接的设备之后，点击“下载”，此时开始观察PLC指示灯闪烁情况。若下载完成后，指示灯为红色，则说明出现了错误，请检查之前的步骤是否全部无误；若指示灯为绿色，则下载成功。

至此，组态工作全部完成。

图17  下载界面

图18  正常运行的PLC
